X 轴和 Y 轴调校
第
95
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
15. 如果调校工具销尚未在 BEC 模板孔中精确对中，则重复 第 89 页的 “X 和
Y 轴编码器调整 ”。继续下一个步骤。
16. 在 Table X Axis（工作台 X 轴）和 Table Y Axis（工作台 Y 轴）的
Jog Rate
（微调速率）
增量框中，均选择 .001 英寸。
17. 手动稍稍升起插件头组件。
18. 在
Head Theta （插件头 Theta 轴）组框中，选择 At -90 (C) （-90 (C) 位置）对
应的
Go To （前往）按钮。
19. 手动降低插件头，直至调校工具伸入到模板孔中，从而检查调整效果。销
与孔之间的所有侧面都应该存在间隙。如果没有间隙，则微调 X 轴和 Y
轴，直至调校工具销在 BEC 模板孔中精确地对中。
20. 在 Table X Axis （工作台 X 轴）和 Table Y Axis （工作台 Y 轴）组框中，
均选择
Head Offset at 270 (R) （270 (R) 位置的插件头偏移量）对应的 Set （设
置）
按钮。
21. 在 Head Theta （插件头 Theta 轴）组框中，选择
At -90 (C) （-90 (C) 位置）
对应的 Go To （前往）按钮。
22. 对工作台 X 轴和工作台 Y 轴重复第 19 步，直至调校销在 BEC 模板孔中精
确对中。
23. 在 Table X Axis （工作台 X 轴）和 Table Y Axis （工作台 Y 轴）组框中，
均选择
Head Offset at R90 (R)（R90 (R) 位置的插件头偏移量）对应的 Set（设
置）
按钮。
24. 手动稍稍升起插件头组件。
25. 在 Head Theta （插件头 Theta 轴）组框中，选择
At 180 (C) （180 (C) 位置）
对应的 Go To （前往）按钮。
26. 对工作台 X 轴和工作台 Y 轴重复第 19 步，直至调校销在 BEC 模板孔中精
确对中。
27. 在 Table X Axis （工作台 X 轴）和 Table Y Axis （工作台 Y 轴）组框中，
均选择
Head Offset at 180 (R) （180 (R) 位置的插件头偏移量）对应的 Set （设
置）
按钮。
28. 从插件头组件取出调校工具，并从转台上取下对正模板。
29. 选择
Exit and Save（退出并保存）以保存主轴位置，然后退出 Set Up Critical
Axis Positions （调校主轴位置）
对话框。
步骤结束。
注意
在运行模式中，超过 .011 的偏移量将被忽略并设为默认值 0。
元件传送组件调校 （最终）
本文档支持 Radial 机器。
第
96
页，共
164
页
52986207 修订版 A Radial 机器调校指南
元件传送组件调校 （最终）
本节提供调校元件传送组件 (CTA) 的说明。
CTA 与插件头对正调整
以下调整旨在将元件传送组件 (CTA) 与插件头组件对正。
先决条件：
• 已完成 第 75 页的 “ 插件头垂直轴调校步骤 ”
• 已完成 第 56 页的 “ 插件头对中调整 ”
• 排序机链条处于零位
步骤：
要将 CTA 与插件头组件对正，请执行以下操作：
1. 使用
IM Diagnostics，选择 Quickstart （快速启动）选项 2， Set Up Critical
Axis Positions （调校主轴位置）
。
2. 将插件头 Theta 轴归零，然后前往
At Zero （在零位）。
3. 将插件头垂直轴归零。
4. 将插件头推杆轴归零，然后前往
Retracted （缩回）位置。
5. 在 Head Vertical（插件头垂直轴）窗口中，前往
Full Up（全程上位）位置。
6. 在插件刀具导向爪中安装调校工具。
7. 手动将闩锁保持打开状态，以免接触调校工具上的引脚。将 CTA 元件传送
伸出至插件头。
8. 在将 CTA 伸出至插件头组件并将调校工具放入导向爪之后，检查下导块
的凹槽与调校工具引脚之间的对正情况。引脚应位于 “V” 形槽的底部。
• 如果是，则无需进一步的调整。

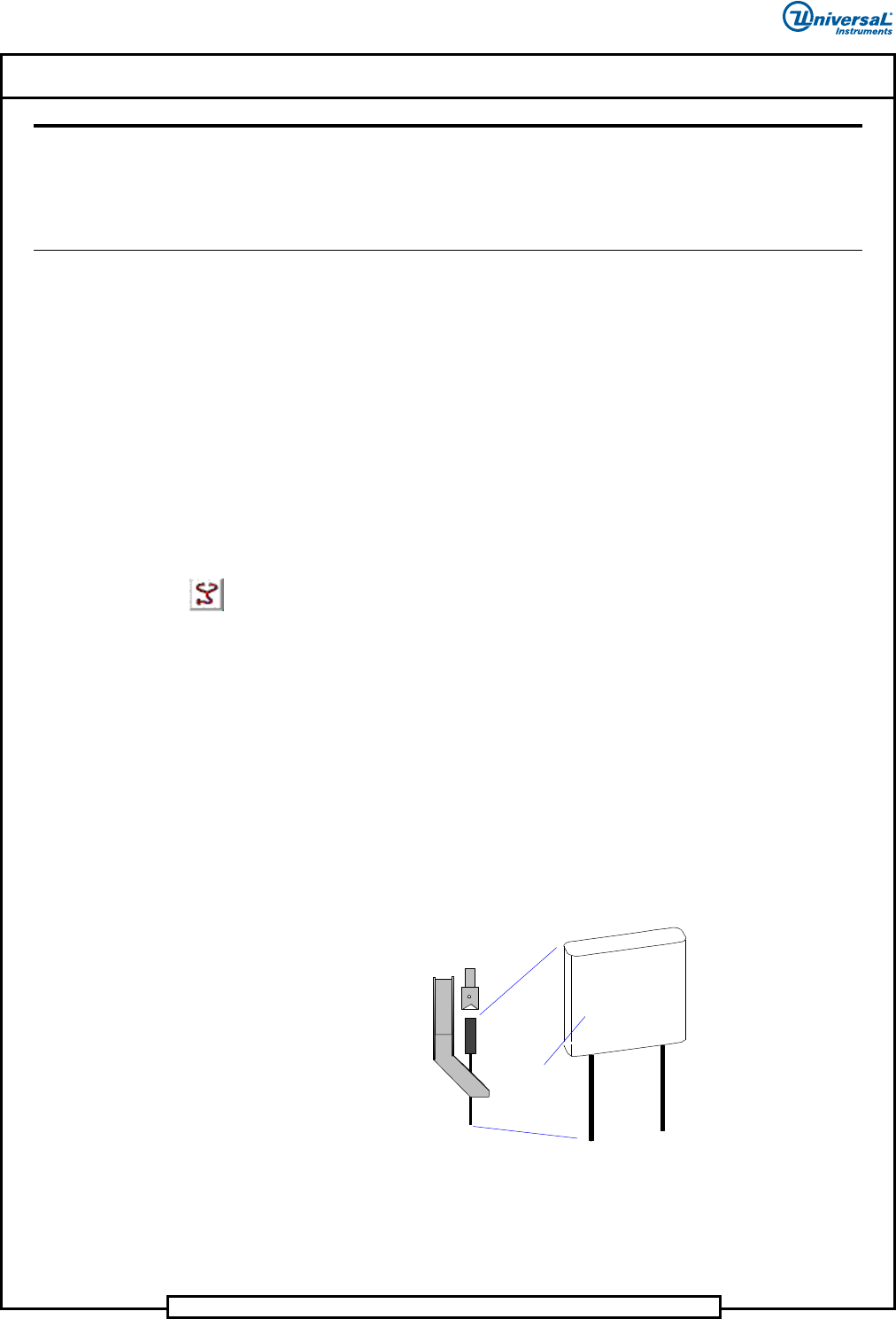

Set-up Tool
调校工具
元件传送组件调校 （最终）
第
97
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
• 如果不是，则继续下一步骤。
9. 如果元件传送未能与调校工具上的引脚左对正或右对正，则稍稍拧松用于
将元件传送组件固定到传送板组件的 3 颗 1/4-20 螺丝。
10. 使用顶丝，将 CTA 向左或向右移动，直至调校工具引脚与下导块 “V” 形
槽的中心对正。
11. 完成对正后，拧紧 3 颗 1/4-20 固定螺丝。
12. 重新检查对正情况。如果对正发生了改变，则重复第 2 步到第 5 步以重新
对正并上紧固定螺丝。
步骤结束。

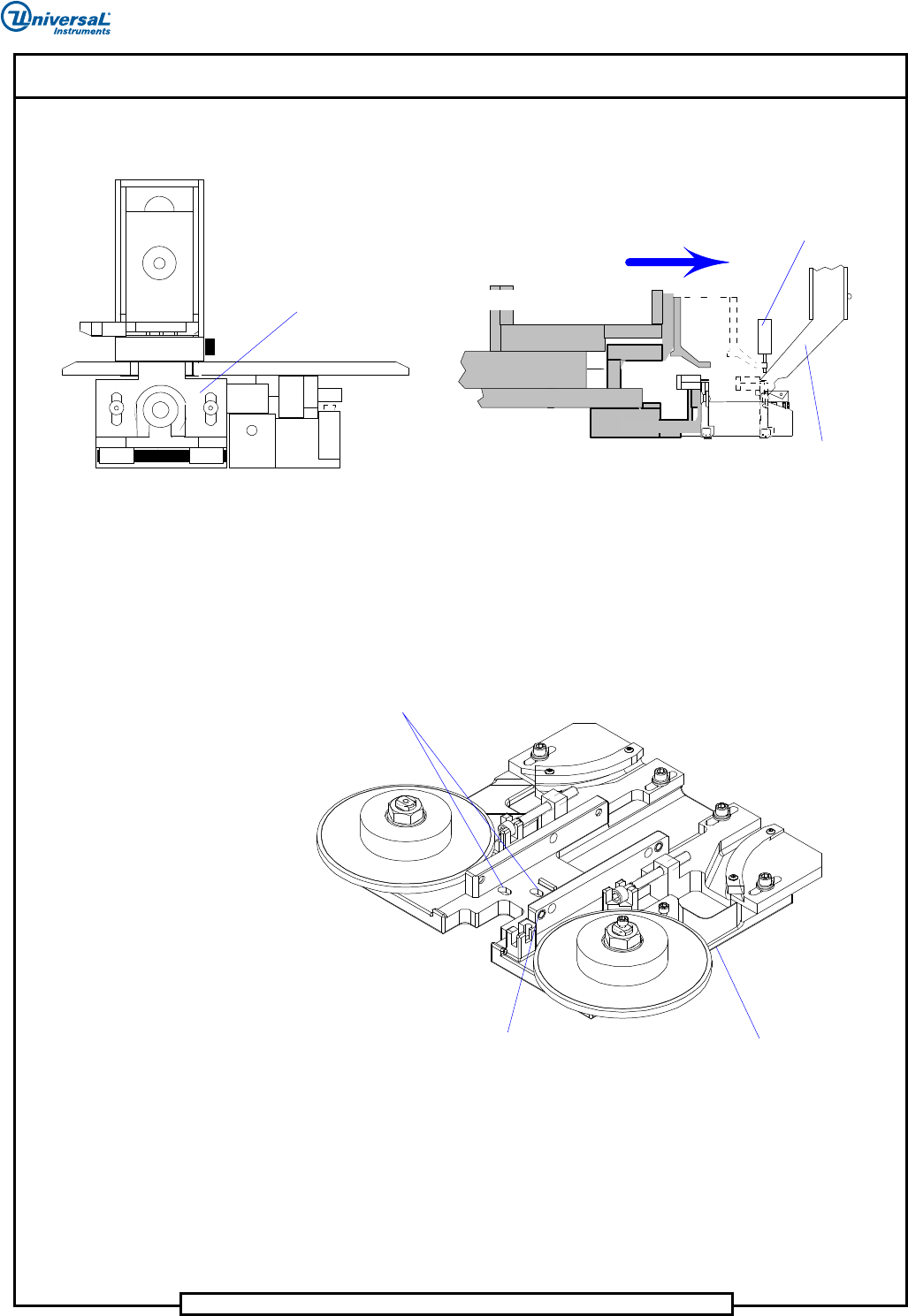

Latch (Hold Open)
Set-up Tool
Insertion
Head Tooling
闩锁 （保持打开状态）
调校工具
插件头刀具
(3) 1/4 - 20 SHCS
Front
Jacking
Screw
Transfer Plate
Assembly
(3) 1/4 - 20 固定螺丝
前面
顶丝
传送板组件
