插件头驱动组件调校 第 79 页，共 164 页 Radial 机器调校指南 52986207 修订版 A 本文档支持 Radial 机器 。 17. 向下微调插件头，直至导向爪与 剪脚器刀具之间存在 0.150 in. +/-.040 in. (3.81 mm +/ 1.0 mm) 的间隙。确保导向爪处于全程下位。 确保剪脚器处于 上位。插件头和剪脚器都应该旋 转至零 (0) 度（ 如 第 6 步所述） 。然后插 入 .104 标准块…
插件头驱动组件调校
本文档支持 Radial 机器。
第
78
页，共
164
页
52986207 修订版 A Radial 机器调校指南
12. 手动伸出 CTA，直至其快要接触到刀具，然后提升插件刀具，以避免碰到
CTA 的下导块。
13. 启用插件头垂直轴。
14. 手动伸出刀具下面的 CTA。请参阅图 53。
15. 在 Head Vertical （插件头垂直轴）屏幕中，使用
+/- Jog （+/- 微调）按钮在
插件头导向爪的底部与 CTA 下导块的顶部之间获得 0,15 mm 到 0,20 mm
（0.006 in. 到 0.008 in.）的间隙。确保导向爪处于完全下位。
图
53.
插入插件头导向爪
16. 在 Full Up（全程上位）行中，选择 Set（设置）以记录此位置的编码器计数。
Down Position
Up Position
Jaw
Guide
导向
爪
下位
上位
Insert Head Jaw
CTA Bottom Guide
.006 to .008 in.
(0,15 to 0,20 mm)
插件头导向爪
CTA 下导块
.006 到 .008 in.
（0,15 到 0,20 mm）
插件头驱动组件调校
第
79
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
17. 向下微调插件头，直至导向爪与剪脚器刀具之间存在 0.150 in. +/-.040 in.
(3.81 mm +/ 1.0 mm) 的间隙。确保导向爪处于全程下位。确保剪脚器处于
上位。插件头和剪脚器都应该旋转至零 (0) 度（如第 6 步所述）。然后插
入 .104 标准块 (2.64 mm)。
18. 在
Head Vertical （插件头垂直轴）窗口的 Down 0 (R) （0 度下位）行中，选择
Set （设置）。
19. 在主屏幕上，选择
Exit, Save these Positions （退出，保存这些位置）。
20. 检查推杆轴调校步骤，如果设置错误，则执行该过程。
步骤结束。
推杆轴调校步骤
此过程旨在调整推杆驱动马达轴在偏心臂上的位置以及上连杆机构中的推杆位
置。此外还将确定插件头导向爪伸出和缩回位置所对应的编码器计数值。
未能正确地执行此过程会导致插件性能差，并且可能导致损坏插件头和插件头
驱动组件。
先决条件：
• 已完成 第 70 页的 “ 插件头 Theta 轴调校 ”
• 已完成 第 75 页的 “ 插件头垂直轴调校步骤 ”
• Theta 轴已启用并归零
• 运行 IM Diagnostics Quickstart （插件机诊断快速启动） > Critical Axis
Positions （主轴位置）
Gauge Block
Jaw Guide
Clinch
(Up at 0)
0.150 in. +/-.040 in.
(3.81 mm +/ 1.0 mm)
导向爪
标准块
0.150 in. +/-.040
in. (3.81 mm +/
剪脚器
（0 度上位）
注意
有必要运行 Quickstart （快速启动）来设置推杆轴马达控制器的增益。这将确保放大
器不会在偏心臂松开时进入故障状态。
插件头驱动组件调校
本文档支持 Radial 机器。
第
80
页，共
164
页
52986207 修订版 A Radial 机器调校指南
专用工具：
调校销工具
步骤：
要调校推杆轴，请执行以下操作：

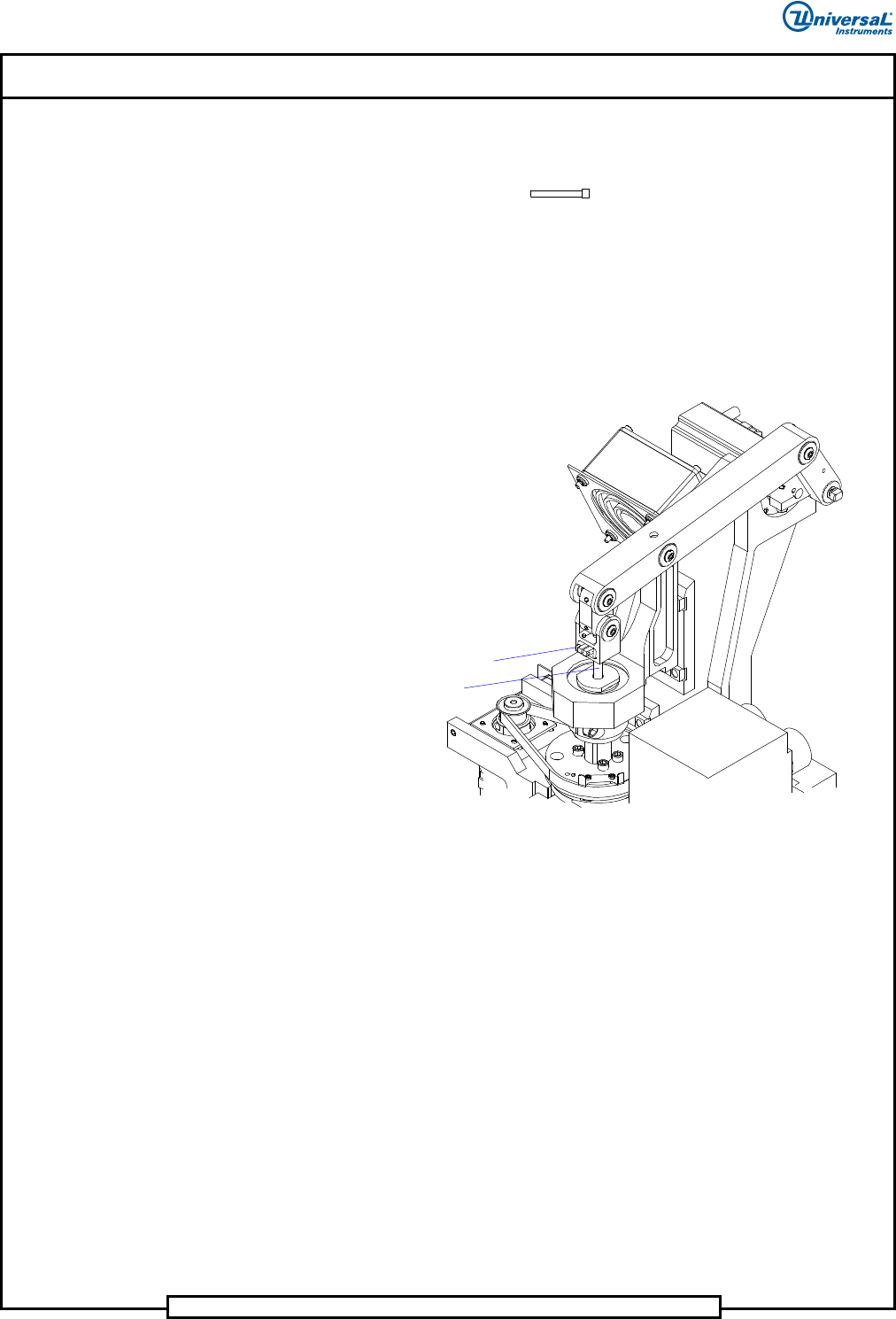

1. 拧松推杆夹套中的锁紧螺丝。通过转动推杆，直至推杆末端伸出到推杆夹
套以上 4 格螺纹处，对推杆进行调整。不要拧紧锁紧螺丝。
Adjust so that push rod extends
above the surface, 4 threads.
Push Rod Coupler Locking Screw
Push Rod
调整推杆使其伸出至表面
以上 4 格螺纹。
推杆夹套锁紧螺丝
推杆
