X 轴和 Y 轴调校 第 89 页，共 164 页 Radial 机器调校指南 52986207 修订版 A 本文档支持 Radial 机器 。 X 轴和 Y 轴调校 本节提供调校 X 轴和 Y 轴的说明。 X 轴和 Y 轴必须与插件头对正。 X 和 Y 轴编码器调整 先决条件： 执行插件头 Theta 轴归零步骤 ： 1. 选择 Machine Setup （机器调校） > Critical Axis Po sitions （主…
插件头驱动组件调校
本文档支持 Radial 机器。
第
88
页，共
164
页
52986207 修订版 A Radial 机器调校指南
7. 拧松两颗顶丝。弹簧预压销将会伸出并接触到触发块。
8. 拧紧两颗顶丝，将销锁定到位。
步骤结束。
执行 Theta 角度推杆轴校准
要校准 88 系列立式插件机上的 Theta/ 角度推杆机构，请执行以下操作：
1. 选择
IM Diagnostics 图标。等待启动 IM Diagnostics。
2. 选择
Machine Setup （机器调校） > Radial Lead Theta Insert （立式机 Theta
推杆轴）
。
3. 显示 “before you proceed” （继续之前）消息时，选择
Yes （是）。随即显
示
Executing Setup Macro （执行调校宏）窗口。机器归零。
4. 机器完成归零时，选择
OK（确定）。随即显示 Theta/Insert Calibration（Theta/
角度推杆校准）
窗口。
5. 选择
Start（开始）。随即开始校准过程，完成此过程需要大约 5 分钟时间。
6. 当状态行显示 “Calibration Complete” （校准完成）时，选择
Exit （退出）。
7. 从插件头组件取下触发块夹具。
8. 关机后再开机，以应用校准值。
步骤结束。
X 轴和 Y 轴调校
第
89
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
X 轴和 Y 轴调校
本节提供调校 X 轴和 Y 轴的说明。
X 轴和 Y 轴必须与插件头对正。
X 和 Y 轴编码器调整
先决条件：
执行插件头 Theta 轴归零步骤：
1. 选择
Machine Setup （机器调校） > Critical Axis Positions （主轴位置）。
2. 将插件头 Theta 轴移至
At 0 (R) （0 (R) 位置）。
3. 选择
Quit, No Save（退出，不保存）。这会将插件头 Theta 轴保持启用状态。
步骤：
要调整 X 轴和 Y 轴编码器，请执行以下操作：
1. 为防止在定位系统移动期间可能对插件刀具造成的损坏，请确保插件头和
剪脚器刀具处于缩回状态。
2. 为防止干扰调校工具，请取下推片头。
3. 将对正模板放在转台上，使用定位销将其固定到位。不要使用大头螺丝进
行固定。
4. 松开急停开关并按下
INTLK RESET （联锁重置）按钮。
5. 选择
IM Diagnostics 图标。等待启动 IM Diagnostics。
有关机器终端操作的特定详细信息，请参考 IM-UPS 和 IM Diagnostics
文档。
CAUTION
小心
在按下急停开关并撤消气压的情况下，导向爪无法保持位置。确保其不会落下并与定
位系统工作台干涉。
WARNING
警告
在机器进入 IM Diagnostics 功能时，机器已通电。
执行下列步骤时务必小心，以免造成人身伤害和设备损坏。
X 轴和 Y 轴调校
本文档支持 Radial 机器。
第
90
页，共
164
页
52986207 修订版 A Radial 机器调校指南
6. 在菜单栏中选择 Machine Setup（机器调校）> Critical Axis Positions（主轴
位置）
。

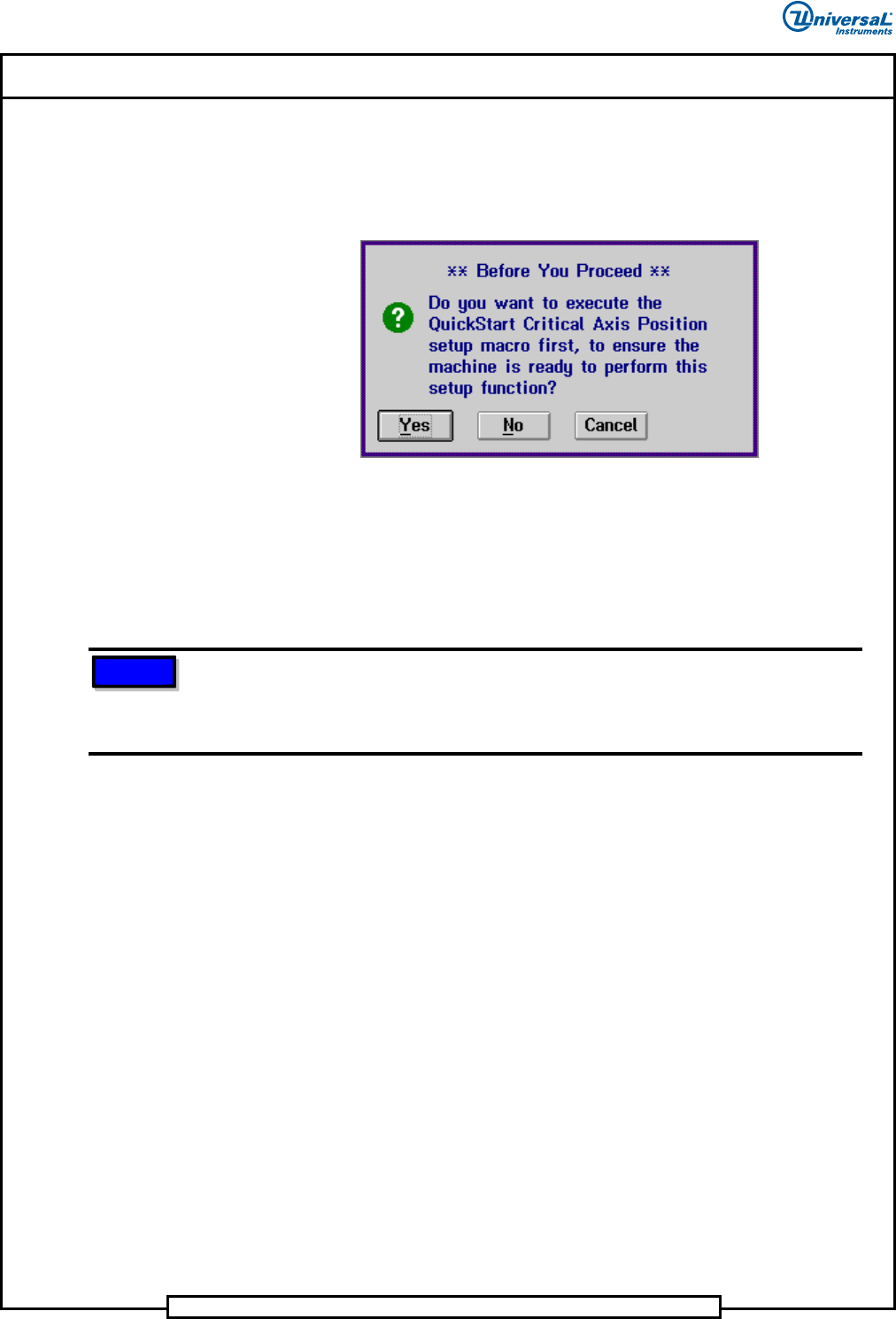

随即显示下列消息：
7. 选择
Yes （是）。这会归零并停止所有轴。完成时， X 轴和 Y 轴都应该停
在 9x9in. 位置。随即显示
Using the Critical Position Setup （使用主位置调
校）
窗口。
8. 选择
OK （确定）以确保安全。
9. 将调校工具插入插件头组件。
注意
标准调校工具适用于除 2.5 mm 专用机器以外的其他所有机器（2.5 mm 专用机器使用
3 引脚工具） 。在使用 2.5 mm 专用工具时，左侧引脚和中间引脚会卡入导向爪和夹
爪。然后，该工具会插入标准 BEC 模板或剪脚器工具内。中间引脚将被切短，使得具
有 5 mm 跨距的两根外部引脚可用于完成调校。
