剪脚头调校 本文档支持 Radial 机器 。 第 140 页，共 164 页 52986207 修订版 A Radial 机器调校指南 4. 在 Outputs （输出） 窗口中，选择 Clinch In （剪脚到位） 。 5. 拧松 剪脚到位锁紧 螺丝 （沿逆时针方 向） 。 Clinch In 剪脚到位
剪脚头调校
第
139
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

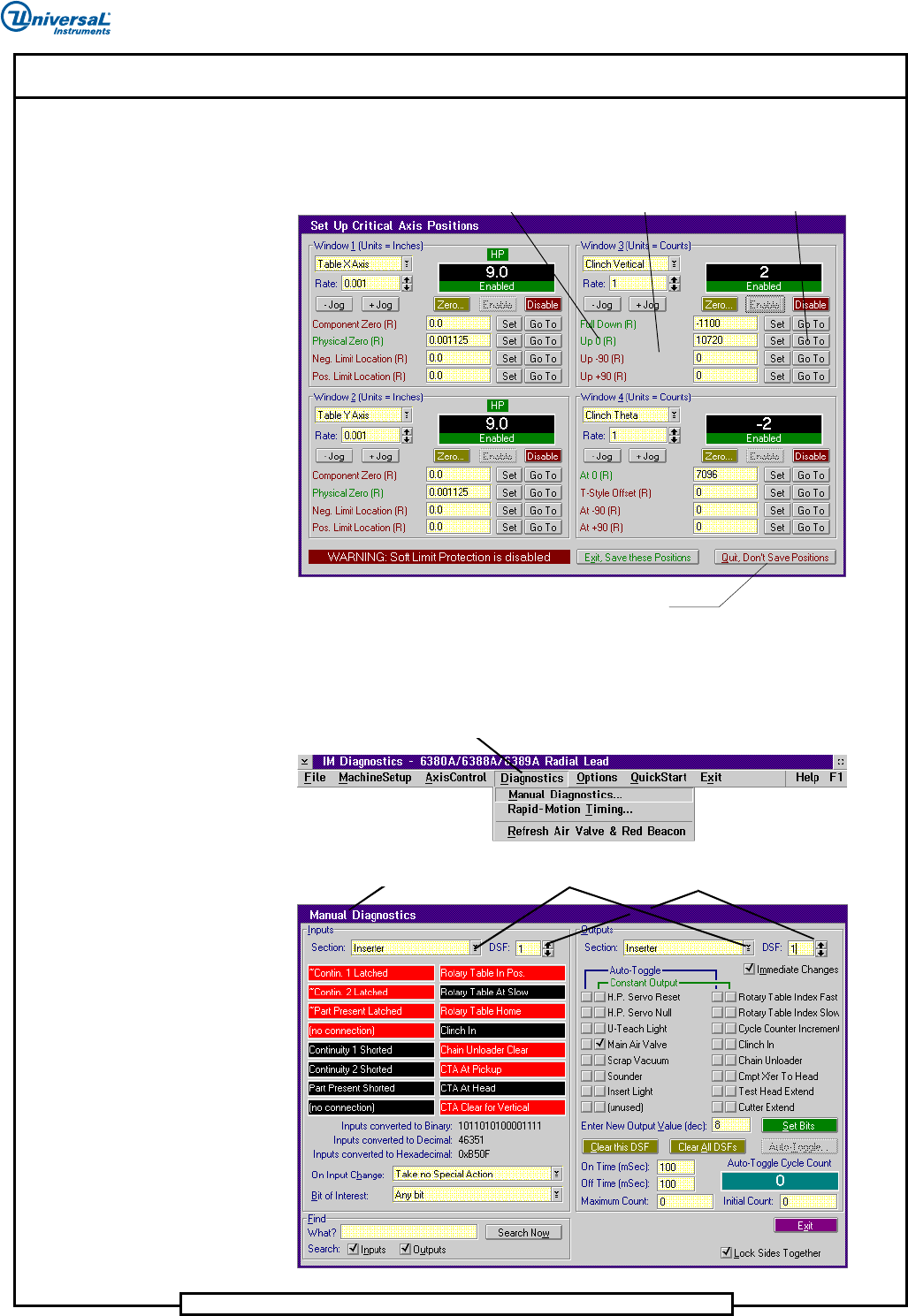

2. 在 Clinch Vertical （剪脚器垂直轴）窗口的 Up 0 （上位 0 位）行中，选择 Go
To （前往）
。选择 Quit, Don’t Save Positions （退出，不保存位置）。
3. 选择
Manual Diagnostics（手动诊断）。在 Inputs（输入）和 Outputs（输出）
窗口中，选择 Inserter （插件主机）和 DSF1。
Up 0 Degrees
Go ToClinch Vertical Window
Quit, Don't Save Positions
上位 0 度
剪脚器垂直轴窗口
前往
退出，不保存位置
Click on Diagnostics
点击 Diagnostics（诊断）
Manual Diagnostic
s
Inserter
DSF 1
手动诊断
插件主机
DSF 1
剪脚头调校
本文档支持 Radial 机器。
第
140
页，共
164
页
52986207 修订版 A Radial 机器调校指南

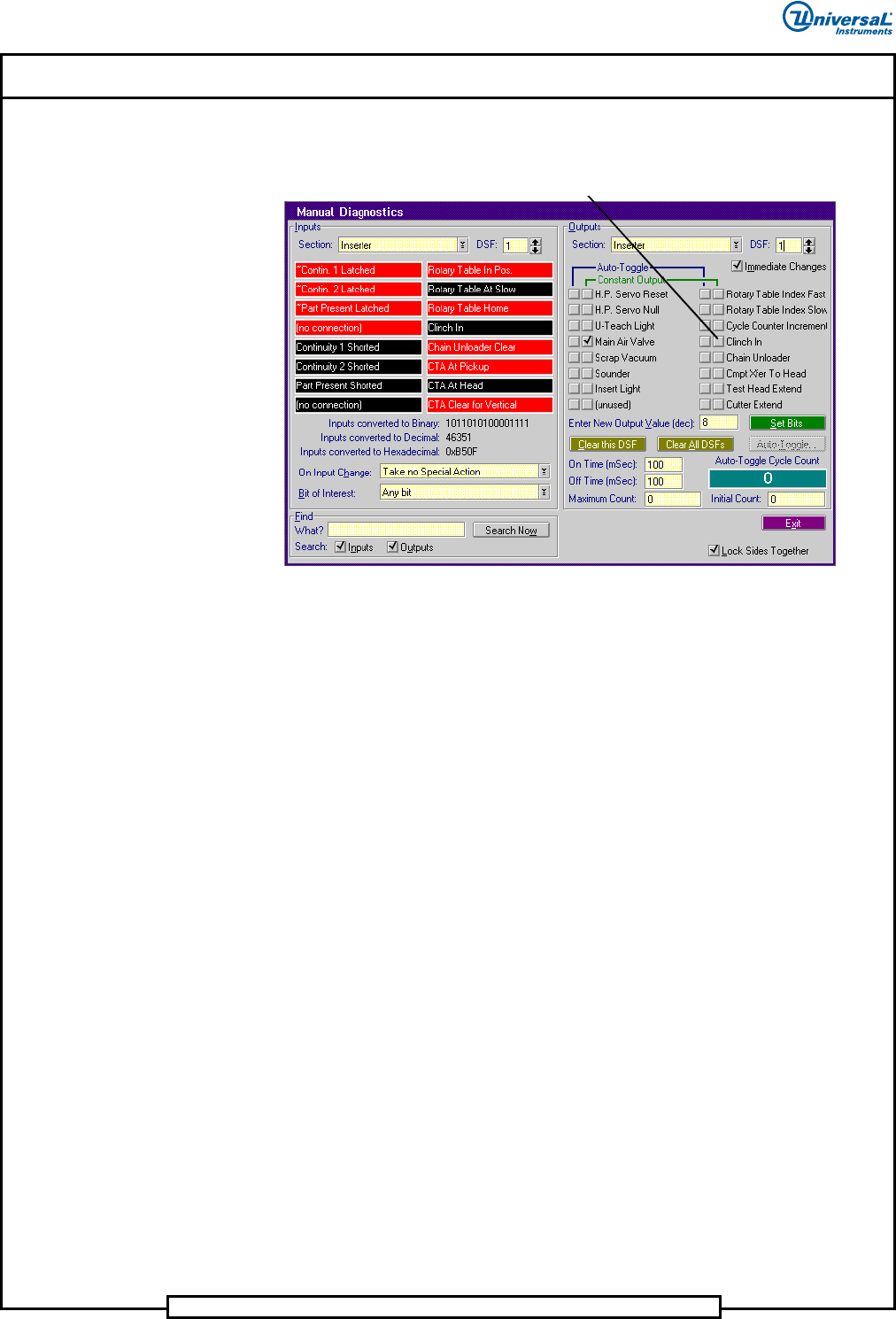

4. 在 Outputs （输出）窗口中，选择 Clinch In （剪脚到位）。
5. 拧松
剪脚到位锁紧螺丝 （沿逆时针方向）。
Clinch In
剪脚到位
剪脚头调校
第
141
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

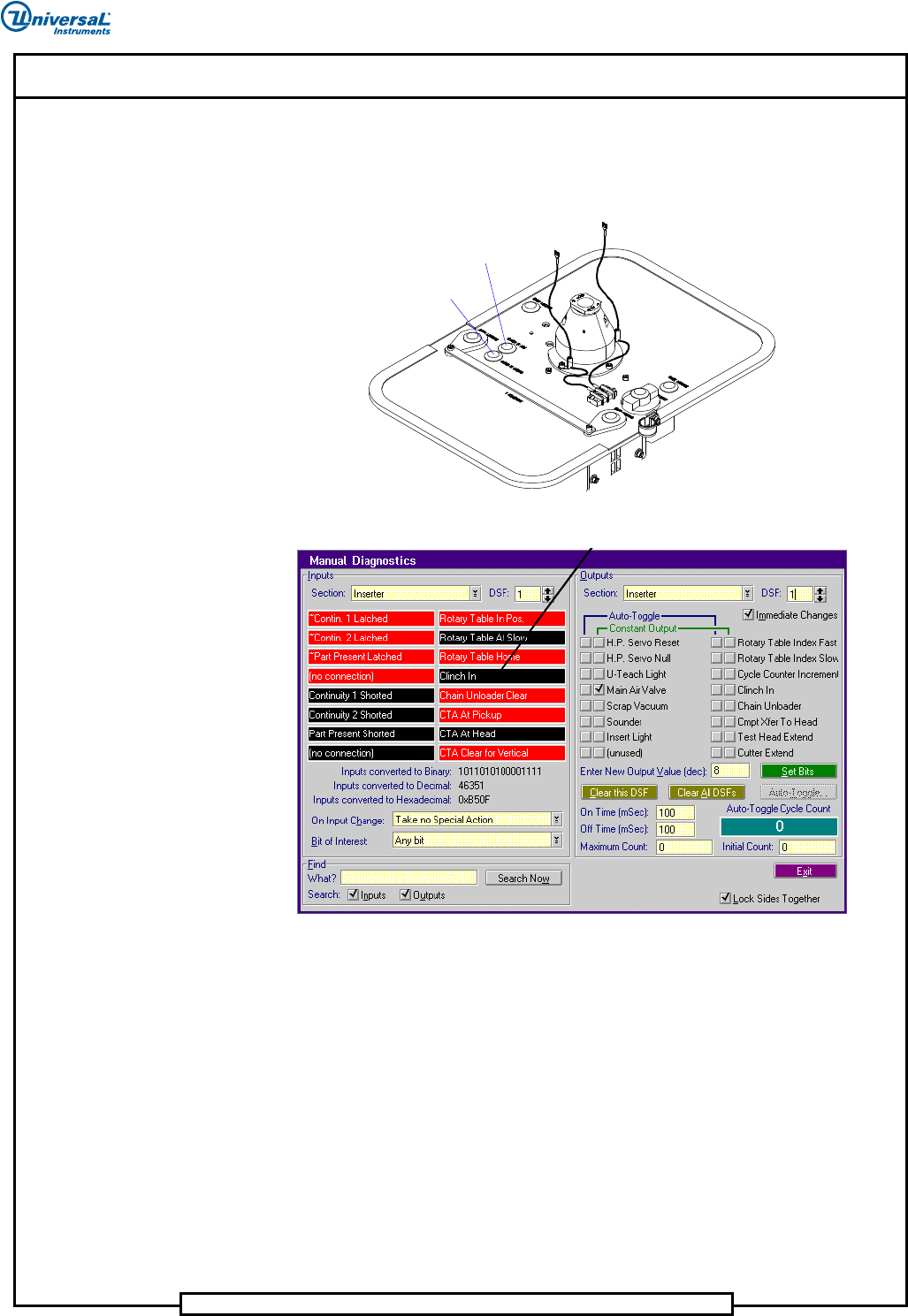

6. 沿顺时针方向转动剪脚到位调整螺丝，直至将轴调整到最高位置。沿逆时针
方向转动
剪脚到位调整螺丝，同时下压螺丝，直至剪脚到位开关指示灯亮
（绿色），然后将调整螺丝继续转动一圈。
7. 拧紧
剪脚到位锁紧螺丝，并确认开关指示灯仍保持亮状态。
根据需要重复上述操作，直至拧紧
剪脚到位锁紧螺丝后，指示灯仍保持亮状态。
8. 在
Outputs （输出）窗口中，停用 Clinch In （剪脚到位）。
9. 退出手动诊断。
10. 返回
Setup Critical Axis Positions （调校主轴位置）但不要将轴归零。
11. 在
Clinch Vertical （剪脚器垂直轴）组框的 Full Down （全程下位）行中，选择
Go To （前往）。
12. 禁用
Clinch Vertical （剪脚器垂直轴）和 Clinch Theta （剪脚器 Theta 轴），
然后选择
Quit, No Save （退出，不保存）。
步骤结束。
Clinch In Locking
Clinch In Adj
剪脚到位调整
剪脚到位锁定
Clinch In Indicator
剪脚到位指示灯
