气动调校 第 157 页，共 164 页 Radial 机器调校指南 52986207 修订版 A 本文档支持 Radial 机器 。 16. 重复第 9 步到第 15 步， 直至每个显示值都在容差范围内， 并且每个图表中 央的弹力球指示器均显示绿色。 步骤结束。 调整传送伸出慢速 此过程旨在调整传送臂慢速。即 范围内开关和伸出开关之间的传送 臂速度。 先决条件 • IM Diagnostics Board Handler Setup …
气动调校
本文档支持 Radial 机器。
第
156
页，共
164
页
52986207 修订版 A Radial 机器调校指南
9. 在 Setup Controls （调校控制）组中，选择 Start （开始）按钮。桥开始上
升和下降。在桥上升和下降的过程中观察指示器。
10. 完成几个动作循环后，选择
Stop （停止）。
查看屏幕底部显示区域内的 Actual Value（实际值）显示。有关允许的值，
请参考表 7。
• 如果任何值超出了允许的范围，则需要调整相应的机构。转至第 11 步。
• 如果所有值都在允许的范围以内，则无需任何调整，调整过程完成。
11. 将
OPERATING MODE（操作模式）开关转至 MAINTENANCE（维修）位置。
12. 打开机盖。
13. 按下列步骤调整每个机构的桥滑轨上的流量控件。
• 顺时针旋转流量控制螺丝可减小速度值。
• 逆时针旋转流量控制螺丝可增大速度值。
• 右侧桥的流量控件位于右侧桥滑轨上。
14. 关闭机盖。
15. 将
OPERATING MODE （操作模式）开关转至 NORMAL （正常）位置。
WARNING
警告
为预防人身伤害，切勿在机器运动时进行调整。在进行调整之前先停机。
表
7.
允许的值
Trans Arm Fast
（传送臂快速）
Trans Arm Back
（传送臂返回）
可接受的范围 （毫秒） 700 到 900 ms 1500 到 2500 ms
注意
如果在运行 IM Diagnostics 自动操作时将 OPERATING MODE（操作模式）开关切换至
MAINTENANCE （维修）位置，机器将在完成当前动作循环后停机。

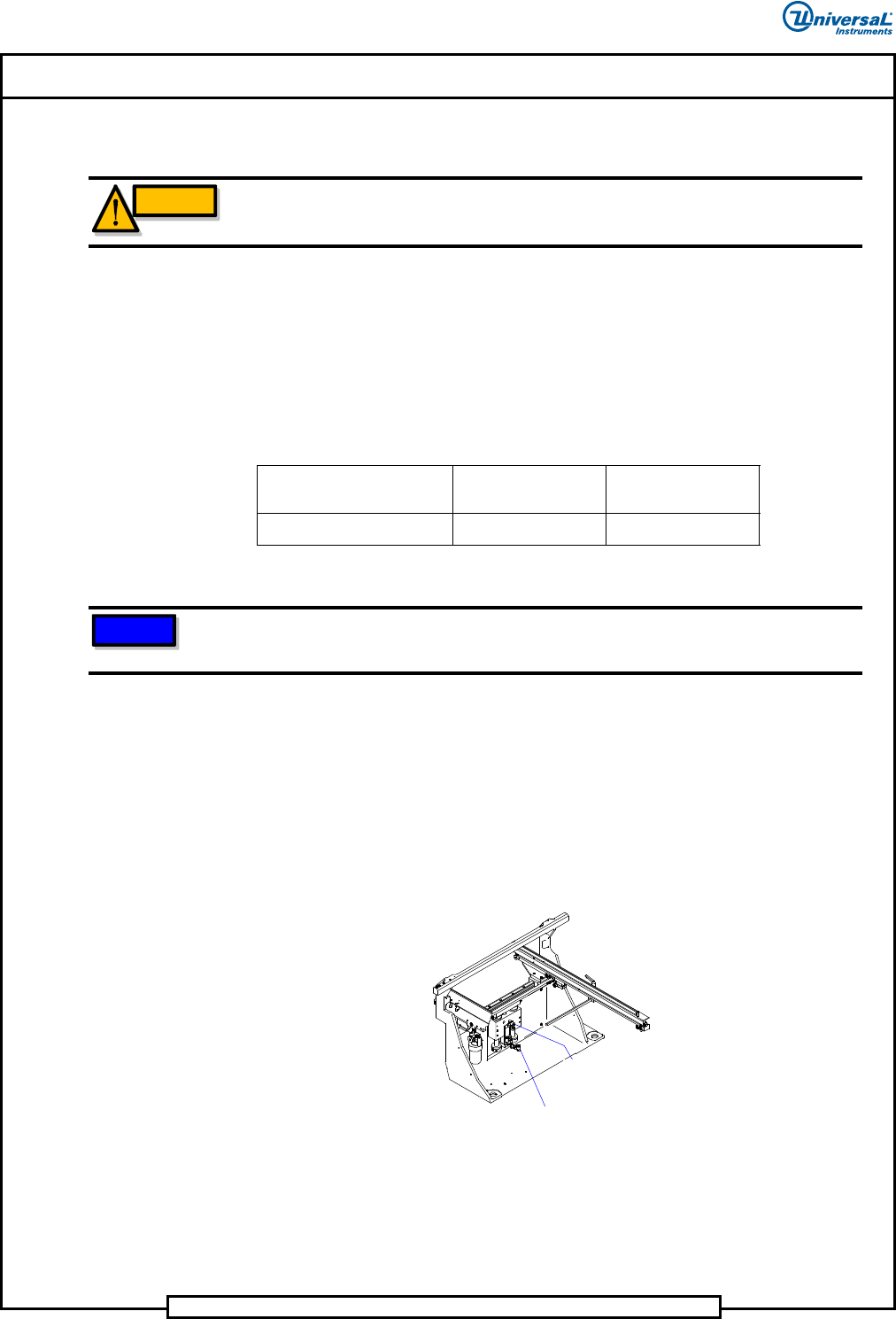

桥上升流量
控制螺丝
桥下降流量
控制螺丝
（显示左侧桥）
气动调校
第
157
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
16. 重复第 9 步到第 15 步，直至每个显示值都在容差范围内，并且每个图表中
央的弹力球指示器均显示绿色。
步骤结束。
调整传送伸出慢速
此过程旨在调整传送臂慢速。即范围内开关和伸出开关之间的传送臂速度。
先决条件
• IM Diagnostics Board Handler Setup （插件机诊断送板系统调校）屏幕已
打开。（有关详情，请参考 第 154 页的 “ 调整桥升 / 降同步 ” 第 1 步到
第 7 步）。
步骤：
要调整传送伸出慢速同步：
1. 在 Setup Mode（调校模式）下拉列表中，选择
Adjust Transfer Extend Slow
Timing （调整传送伸出慢速同步）
。
2. 在 Setup Controls （调校控制）组中，选择
Start （开始）按钮。传送臂随
即前后移动。观察 Trans Arm Slow （慢速传送臂）指示器。
3. 完成几个动作循环后，选择
Stop （停止）。
WARNING
警告
为预防人身伤害，切勿在机器运动时进行调整。在进行调整之前先停机。
气动调校
本文档支持 Radial 机器。
第
158
页，共
164
页
52986207 修订版 A Radial 机器调校指南
4. 检查 Trans Arm Slow （传送臂慢速）显示中的 Actual Value （实际值）。
5. 将
OPERATING MODE（操作模式）开关转至 MAINTENANCE（维修）位置。
6. 打开机盖。
7. 按下列步骤调整输出桥上的流量控件。
• 顺时针旋转流量控制螺丝可减小速度值。
• 逆时针旋转流量控制螺丝可增大速度值。
8. 关闭机盖。
9. 将
OPERATING MODE （操作模式）开关转至 NORMAL （正常）位置。
10. 重复第 2 步到第 9 步，直至 Trans Arm Slow （慢速传送臂）显示值在容差
范围内，并且图表中央的弹力球指示器显示绿色。
步骤结束。
调整传送伸出快速同步
此过程旨在调整传送臂伸出快速和传送臂返回速度。
先决条件：
IM Diagnostics Board Handler Setup （插件机诊断送板系统调校）屏幕已打开。
（有关详情，请参考 第 154 页的 “ 调整桥升 / 降同步 ” 第 1 步到第 7 步）。
如果 Actual Value （实际值）
...
则 ...
介于 1700 和 2300 之间 无需调整，调整过程完成
超出允许的范围 转至第 5 步
注意
如果在运行 IM Diagnostics 自动操作时将 OPERATING MODE（操作模式）开关切换至
MAINTENANCE （维修）位置，机器将在完成当前动作循环后停机。
Transfer Arm Slow
Flow Control Screw
on Output Bridge
传送臂慢速
流量控制螺丝
（在输出桥上）
（显示左侧桥）
