插件头驱动组件调校 第 85 页，共 164 页 Radial 机器调校指南 52986207 修订版 A 本文档支持 Radial 机器 。 9. 在 Head Insert （插件头推杆轴） 窗口中， 选择 Disable （禁用） 。 调整偏心臂 方向，使其指向机器后部。 10. 在 Head Vert ical （插件头垂直轴） 窗口的 Full Up (0) （全程上位 (0) ） 行中， 选择 Go To （前往） 。这会将…
插件头驱动组件调校
本文档支持 Radial 机器。
第
84
页，共
164
页
52986207 修订版 A Radial 机器调校指南
Push Rod Locking Screw
Torque to 16 in-lb
Push Rod
Insert Head Sto
p
(0.51 +/-0.03 mm)
.020 +/-.001 in.
Insert Head Block
Manually Push
Down Here
插件头挡块
.020 +/-.001 in.
(0.51 +/-0.03 mm)
在此处手动
向下推
插件头滑块
对推杆锁紧螺丝应用
16 in-lb 扭矩
推杆
Eccentric
偏心臂
插件头驱动组件调校
第
85
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
9. 在 Head Insert （插件头推杆轴）窗口中，选择 Disable （禁用）。调整偏心臂
方向，使其指向机器后部。
10. 在
Head Vertical （插件头垂直轴）窗口的 Full Up (0) （全程上位 (0)）行中，
选择
Go To （前往）。这会将垂直轴驱动至全程上位。

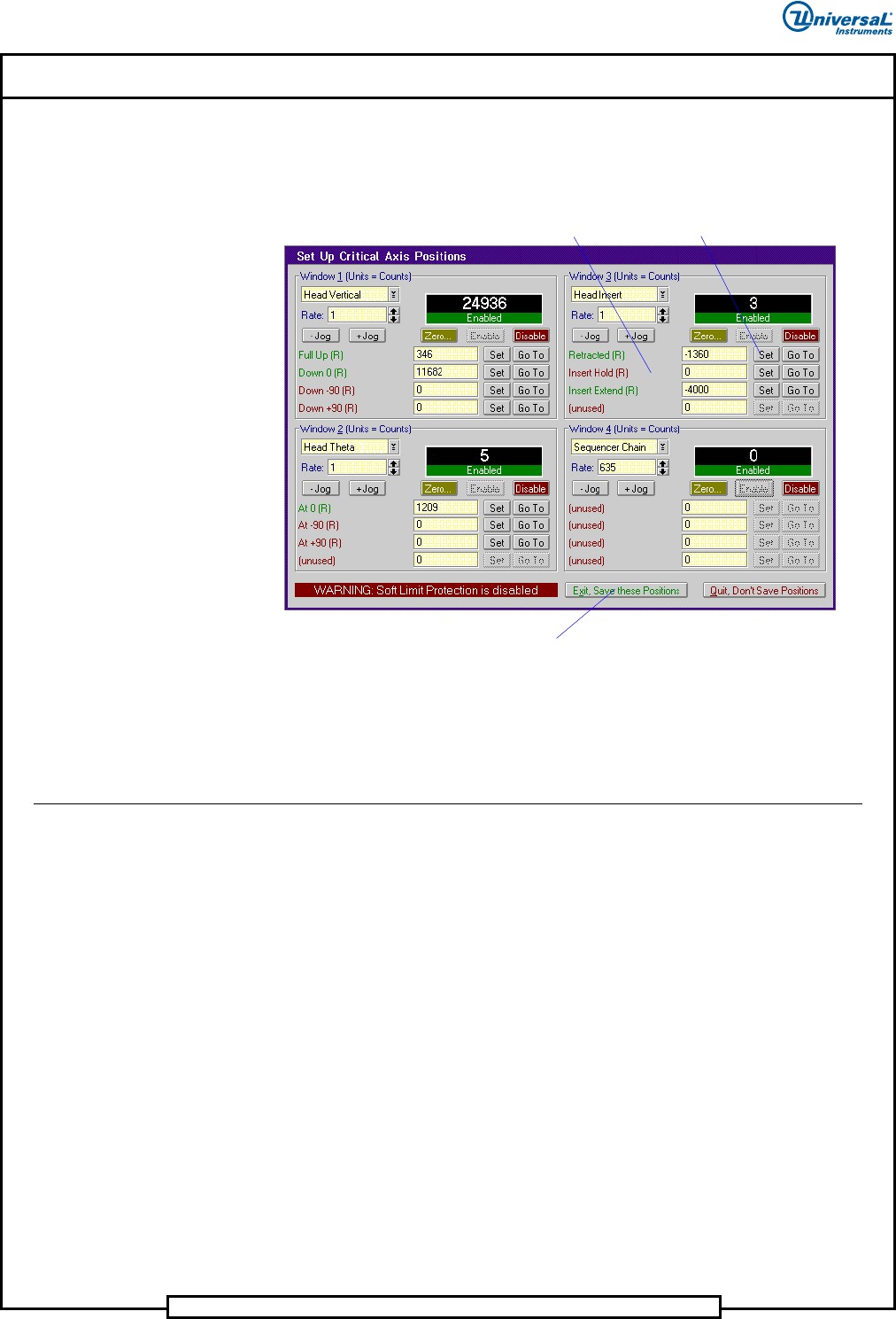

Click on Disable
Head Insert Window
插件头推杆轴窗口
点击 Disable （禁用）
Click on Go To
Head Vertical Window
插件头垂直轴窗口
点击 Go To
插件头驱动组件调校
本文档支持 Radial 机器。
第
86
页，共
164
页
52986207 修订版 A Radial 机器调校指南
11. 沿顺时针方向转动偏心臂 （面向马达轴）直至其停止旋转，仅用一点压力
使其保持停止 — 不要对其施加太大作用力。在
Head Insert（插件头推杆轴）
窗口的 Retracted (R) （缩回 (R)）行中，选择 Set （设置）。
12. 选择
Exit, Save these Positions （退出，保存这些位置）。
步骤结束。
Theta 角度推杆轴校准
执行本部分的步骤。
安装触发块夹具
要安装触发块夹具，请执行以下操作：
1. 拧松触发块夹具上的顶丝。
Click on Set
Head Insert Windo
w
Exit, Save these Positions
插件头推杆轴窗口
点击 Set （设置）
退出，保存这些位置
