排序机调校 本文档支持 Radial 机器。 第 16 页，共 164 页 52986207 修订版 A Radial 机器调校指南 2. 将一个元件置于链条卸料器组件 前面的链夹中。 3. 拧松用于将链条卸料器支架固定 到剪切站 / 验证器支座组件的固定螺丝。 向左或向右移动链条卸料器组件，直至弹射片的槽口底 部与元件引脚位于 同一中心线。 图 14. 链条卸料器组件 - 俯视图 Sw itch A ssem bly Co mpon …
排序机调校
第
15
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

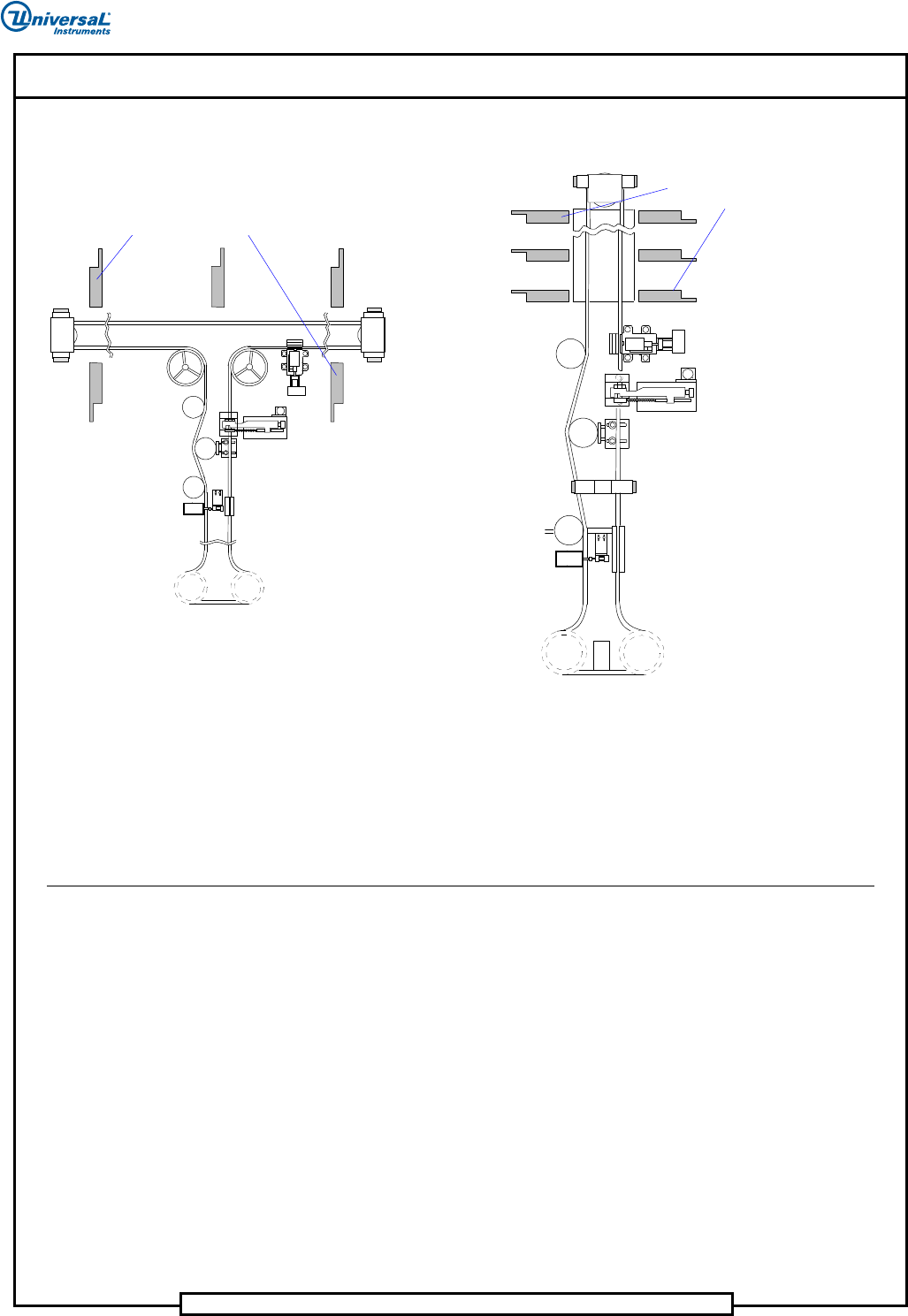

图
13.
平列式和直列式排序机配置
13. 请参阅 第 98 页的 “ 链夹与 CTA 对正调整 ”。检查链夹与 CTA 的对正情
况。如果未正确对正，则继续该步骤。
步骤结束。
链条卸料器与开关组件调整
此调整旨在定位链条卸料器，使其能够从链条上取下元件，并避免损坏链夹。
先决条件：
• 已完成 第 12 页的 “ 链夹与剪切站对正 ”
• 机器已开机，并且
OPERATING MODE （操作模式）开关位于
MAINTENANCE （维护）位置。
• 将机器归零
步骤：
要调整链条卸料器和开关组件，请执行以下操作：
1. 按下急停开关。
Sequencer Straight Back
Conf guration
i
Sequencer In Line Conf guration
i
Verify Carrier Clip Alignment for Dispensing
Heads located at the end of each bank of
Sequencer Modules in these locations.
Verify Carrier Clip Alignment for
Dispensing Heads located at the
end of each bank of Sequencer
Modules in these locations.
确认这些位置中每个排序模块台架
末端的分配头与链夹的对正情况。
确认这些位置中每个排序
模块台架末端的分配头与
链夹的对正情况。
直列式排序机配置
平列式排序机配置
排序机调校
本文档支持 Radial 机器。
第
16
页，共
164
页
52986207 修订版 A Radial 机器调校指南
2. 将一个元件置于链条卸料器组件前面的链夹中。
3. 拧松用于将链条卸料器支架固定到剪切站 / 验证器支座组件的固定螺丝。
向左或向右移动链条卸料器组件，直至弹射片的槽口底部与元件引脚位于
同一中心线。
图
14.
链条卸料器组件
-
俯视图
Switch Assembly
Component
Chain Unloader Assembly - Top View
Ejector
开关组件
弹射片
元件
链条卸料器组件 - 俯视图
排序机调校
第
17
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
4. 在固定螺丝仍保持松弛状态时，手动伸出弹射片。沿剪切站 / 验证器支座
上的槽滑入或滑出链条卸料器组件，确保弹射片行程足够远，能够将元件
完全从链夹中取下。拧紧固定螺丝。
图
15.
弹射片和链条卸料器组件
5. 拧松用于将气缸固定在链条卸料支座的固定螺丝和锁紧螺母。手动或使用
IM Diagnostics 伸出弹射片。
Chain Unloader
Bracket
Cutter Verif er
i
Support Assembly
Cap Screw
"T" Slot
Ejector
Leads
Jam Nut
Shaft
Ejector Support
Cap Screw
Air Cylinder
Switch Assembly
链条卸料
器支架
剪切站验证器支
座组件
开关组件
气缸
固定螺丝
固定螺丝
轴
锁紧螺母
弹射片支架
“T” 形槽
弹射片
引脚
CAUTION
小心
在下一步中，不要让刀片或链条卸料器组件的其他部件接触到链夹，以免造成损坏。
Ejector
Leads
Carrier Clip
.010 (0.25)
弹射片
引脚
.010 (0.25)
链夹
