剪脚头调校
第
133
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
8. 在 Clinch Theta （剪脚器 Theta 轴）窗口中，选择 Enable （启用） 。在 At 0
（在零位）
行中，选择 Go To （前往）。
9. 在
Clinch Vertical （剪脚器垂直轴）窗口中，选择 Enable （启用） 。在 Up 0
（上位 0 位）
行中，选择 Go To （前往）。
Clinch Theta Window
Enable
Go To
??? Theta ???
??
??
Go To
Clinch Vertical Window
Enable
启用
剪脚器垂直轴窗口
前往
剪脚头调校
本文档支持 Radial 机器。
第
134
页，共
164
页
52986207 修订版 A Radial 机器调校指南
10. 手动降低插件头，以观察调校工具上的引脚与调校块顶部的孔之间的
关系。
• 如果销 （调校工具引脚）已在孔中对中，则无需调整。
• 如果销 （调校工具引脚）未在孔中对中，则需要调整 X/Y 轴。继续下
一个步骤。

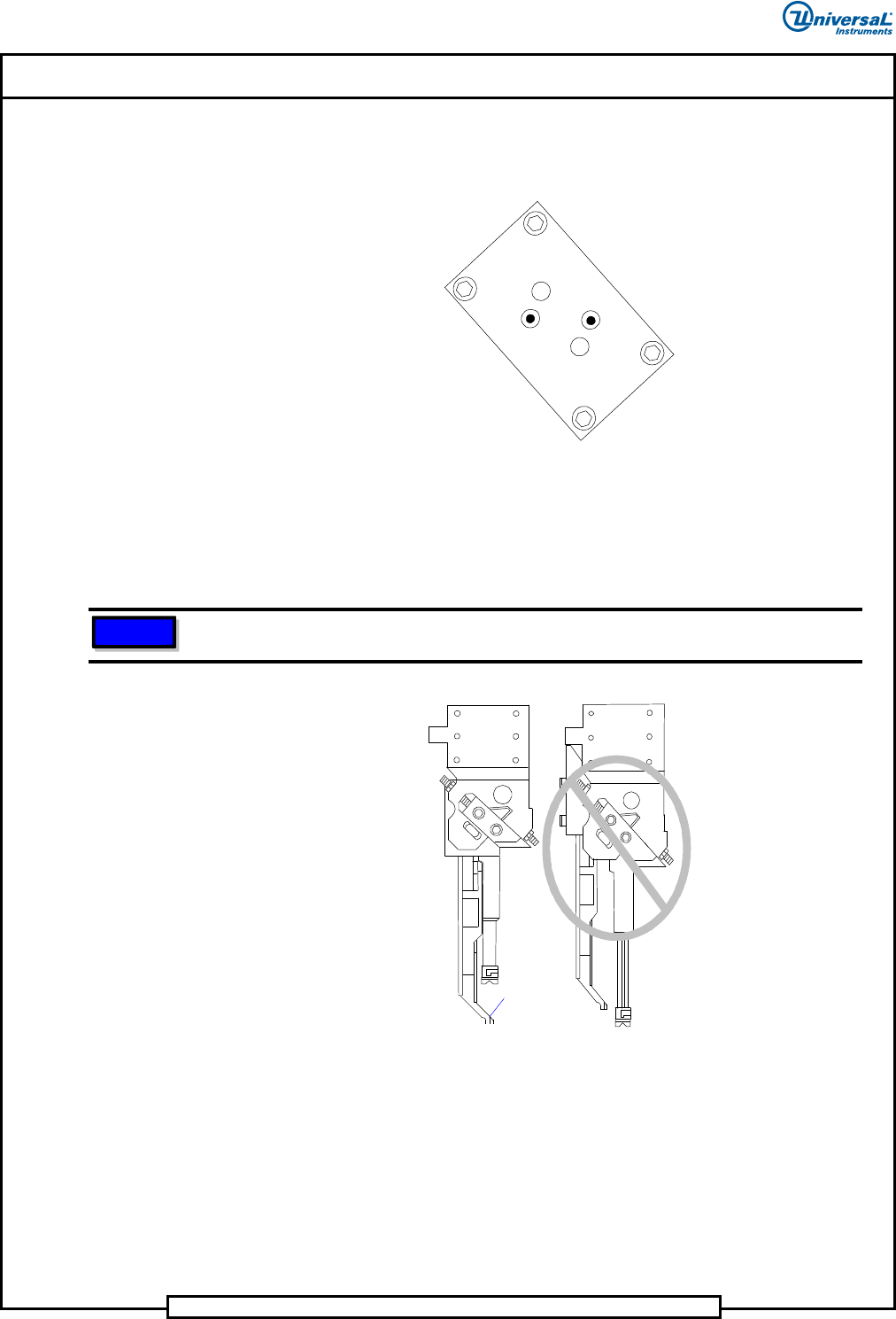

图
67.
正确的和错误的导向爪位置
11. 拧松下列螺丝 （如图 68 所示）。
• 底座锁紧螺丝
Setup Block
Shown in the 0° Degree Position
调校块
显示 0° 度位置
注意
在降低插件头后，确保导向爪仍处于下位。请参阅图 67。
Down Position
Up Position
Guide
Jaw
导向组件
导向爪
下位
上位
剪脚头调校
第
135
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
• 偏心轮螺丝 （偏心轮可调整 X 轴）。

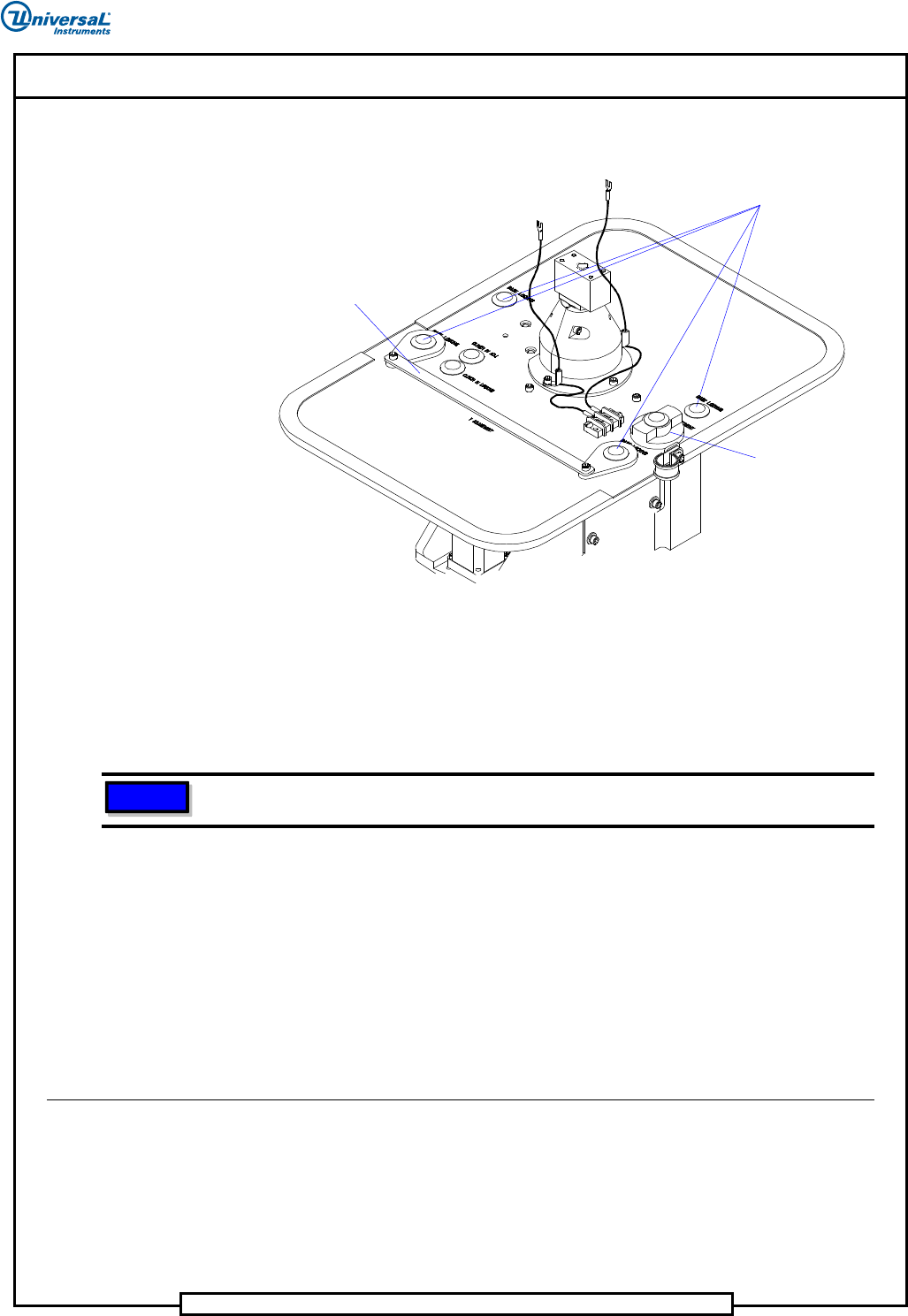

图
68.
拧松底座锁紧螺丝和偏心轮螺丝
12. 调整 X 轴和 Y 轴，直至调校工具的引脚与调校块中的孔对正，然后拧紧所
有螺丝。
13. 将插件头和剪脚器旋转 90 度，并验证调校工具的引脚与调校块中的孔是
否对正。如果需要调整，则重新检查零度位置。继续检查两个位置，直至
获得最优调校。
14. 从导向爪刀具取出调校工具，并从剪脚器底座取出调校块，然后固定剪脚
器。重新安装推片头。
15. 将盖子和废料容器及软管组件装回剪脚头。
16. 将 X 轴和 Y 轴断路器推至 ON 位置。
17. 调整 BEC 传感器。请参阅 第 144 页的 “BEC 调校 ”。
步骤结束。
安装剪脚头
要安装剪脚头，请执行以下操作：
Adjustment Bar
Eccentric Wheel
Screw
Base Locking Screws
底座锁紧螺丝
调整杆
偏心轮
螺丝
注意
在运行元件以获得特定的板下引脚配置后，可能需要执行这些调整。
