插件头组件调校
第
51
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
插件头组件调校
本节提供调校插件头组件的说明。

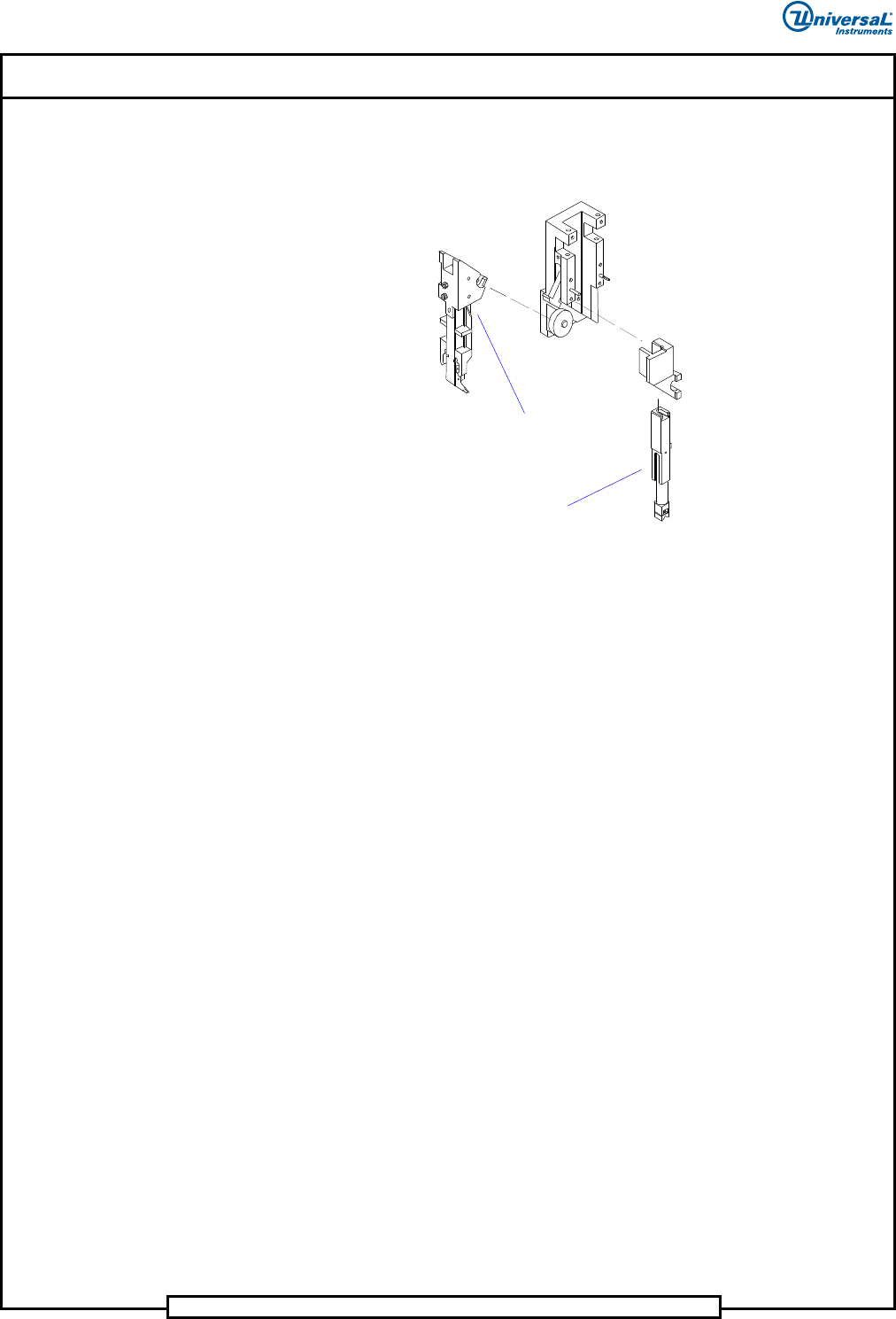

拆卸插件头组件
要拆卸插件头组件，请执行以下操作：
1. 拆下固定螺丝和闩锁弹簧片。
2. 拆下固定螺丝和上盖板组件。
3. 拆下触发块。
4. 拆下导向爪组件以及带有推片头组件的滑块。
5. 拆下顶丝，然后拆下固定螺丝和滑块。
CAUTION
小心
除非需要更换导向爪，否则不要将导向爪从滑块上拆下。
Cap Screw
Actuator Arm
To p P l a t e
Cap Screw
Latch Spring
固定螺丝
触发块
上盖板
固定螺丝
闩锁弹簧片
插件头组件调校
本文档支持 Radial 机器。
第
52
页，共
164
页
52986207 修订版 A Radial 机器调校指南

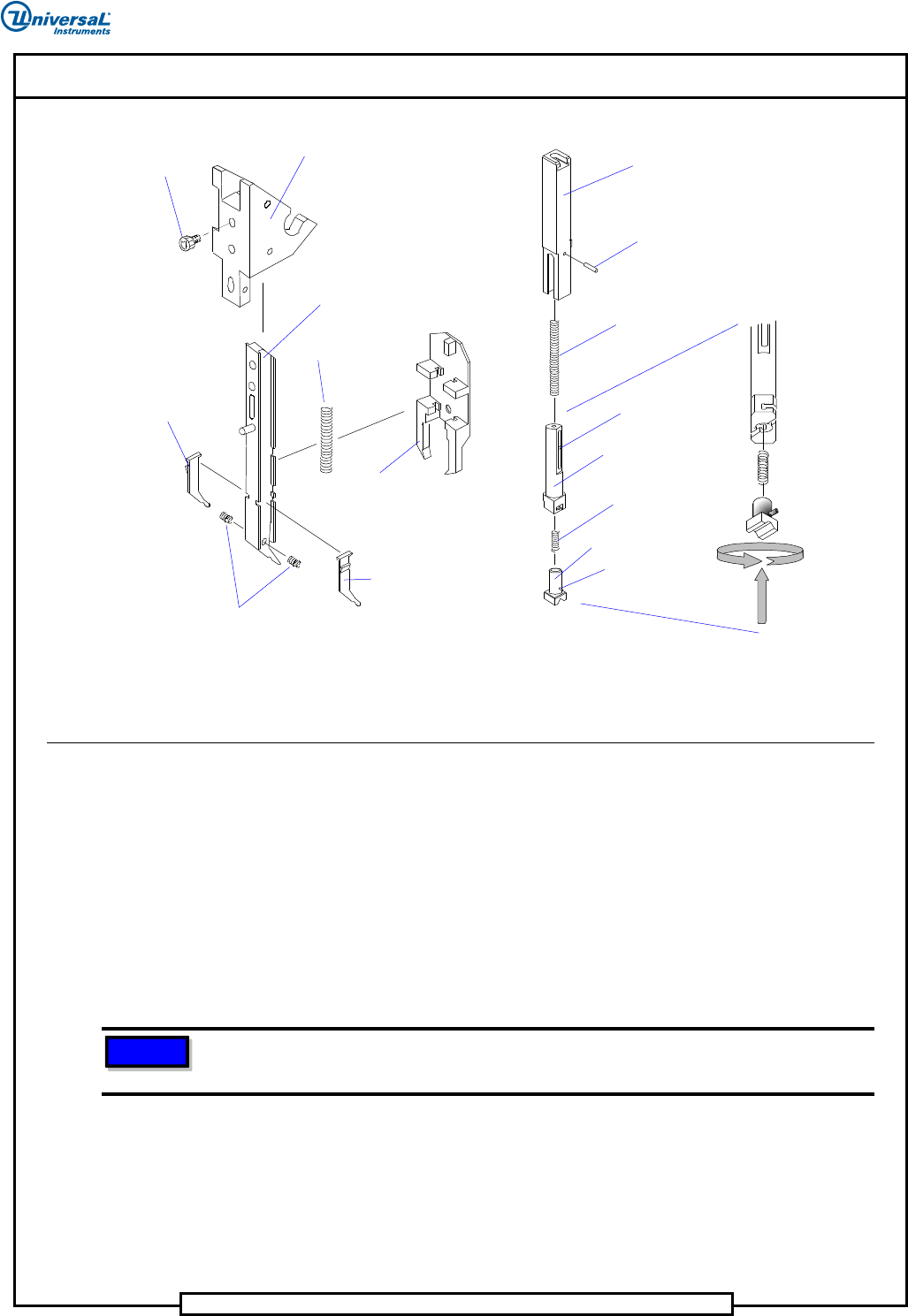

6. 小心操作，防止弹簧松弛及飞出，同时向下滑动触发块并将其从导向爪上
拆下。
7. 拆下右侧夹爪、左侧夹爪以及两根压缩弹簧。
8. 向上推并沿顺时针方向转动推杆末梢，使其脱离推片头凹槽，然后取下推
杆末梢和弹簧。
9. 通过将推片头推入推片，使销在凹槽内对中。保持此位置。
10. 从推片中取出销。
11. 从推片中取出推片头和压缩弹簧。
12. 从推片头取出压缩弹簧。
Jaw Guide Assembly
Pusher Tip Assembly
插件头组件调校
第
53
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
步骤结束。
插件头导向爪间隙调整
此过程旨在调整包含导向爪的滑块与插件头本体之间的间隙。正确地设定间隙
后，导向爪将会自由移动，但不会过于松弛。这样就能将元件平稳地载入插件
头，并且插件头在插件期间不会发生漂移。不应存在前后移动或侧向移动 （如
图 42 所示）。
先决条件：
机器已关机并拆除插件头
步骤：
要调整插件头导向爪，请执行以下操作：
1. 固定插件头本体，同时对导向爪组件施加由前到后的压力，并检查滑块与
本体之间的移动。请参阅图 42。此移动可能是如黑色箭头所示的前后方
向，或如灰色箭头所示的侧向方向。
Cap Screw
Block
Jaw Guide
Spring
Right Jaw Clamp
Springs
Actuator
Left Jaw Clamp
Pusher
Pin
Spring
Slot
Pusher Tip
Spring
Tip
Pin
固定螺丝
滑块
导向爪
弹簧
右侧夹爪
触发块
左侧夹爪
弹簧
推片
销
弹簧
凹槽
推片头
弹簧
末梢
销
注意
如果导向爪组件的前后和侧向移动幅度极小，并且滑块在滚轮旋转时能够平稳地上下
移动，则无需调整。
