定位系统调校
本文档支持 Radial 机器。
第
66
页，共
164
页
52986207 修订版 A Radial 机器调校指南
定位系统调校
本节提供调校定位系统的说明。
转盘对正调整
此调整过程旨在将转盘与 X-Y 轴工作台对正。
工作台对正可确保不论元件在可插件区域内的 X-Y 位置如何，都能实现可靠的
插件。此调整可能不需要经常进行。但如果转台没有对正，所有定位系统都会
受到影响。
图
51.
对正转台
当转盘与 X-Y 工作台对正，使得定位销能够轻松地滑入和滑出 X-Y 工作台全
部 4 个方向的定位孔，可以将转盘视为已对正。
在开始调整前，请阅读整个步骤。
先决条件：
• 拆下台锁组件
• 移动转盘驱动马达，使其不会接触到转盘
• 取出所有四 (4) 个锁定片及其垫圈
• 拧松所有四 (4) 个偏心轮
Dowel Pin
Collar
Locating Hole
Locating Hole
套环
定位销
定位孔
定位孔
注意
在对正转盘后， 2 个定位销组件可轻松滑入和滑出其相应的定位孔。锁定组件和驱动
器组件所施加的额外压力可能导致转盘发生移位。如果此移位导致无法插入或拔出导
销，则可能需要再次对正。
定位系统调校
第
67
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
• 将 ¼ 英寸定位销插入转盘的左下和右上轴套，确保它们能够继续插入
“X” 工作台的轴套
专用工具：
• 带套环的定位销
• 扭矩扳手
• 9/16 扳手
步骤：
要对正转盘，请执行以下操作：
1. 关机并根据当地步骤上锁 / 挂签。
2. 使用现场校准套件中的扭矩仪和扭矩接头
逆时针旋转左前偏心轮，确保偏
心轮刚好与转盘接触并且没有空隙。然后用手指向下收紧偏心轮。
3. 为右后偏心轮重复步骤 1。
4. 为左后和右前偏心轮重复步骤 1。
5. 拧松用于固定左前偏心轮的螺丝，使偏心轮上没有任何压力（如图 52 所
示）。
WARNING
警告
执行此步骤时，必须关机，并执行当地上锁 / 挂签步骤，以确保人身安全。
注意
导轮轴套接头是一个偏心轮。沿逆时针方向旋转轴套接头会增加转盘与导轮之间的阻
力。沿顺时针方向旋转轴套会减小阻力。
定位系统调校
本文档支持 Radial 机器。
第
68
页，共
164
页
52986207 修订版 A Radial 机器调校指南

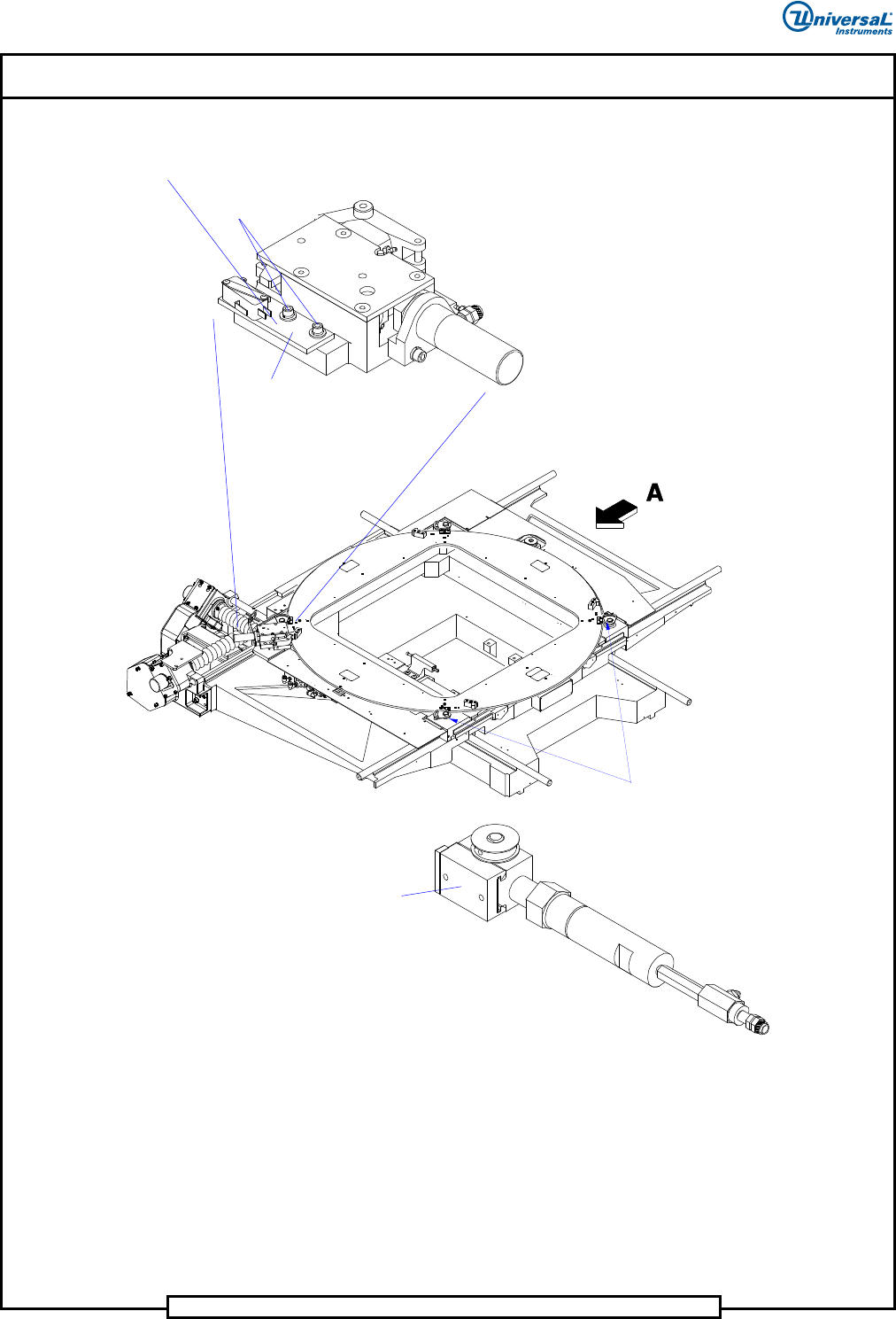

图
52.
转台
Socket Head Cap Screws
(2) Located under bracket
Switch Braket
Socket Head Cap
Screws (2)
VIEW A
Rotary Disk Drive Assemby
(2) Socket head cap screws used to
secure assembly are located inside of X
Axis Frame
Rotary Disk Guide Wheel
位于支架以下的固定
螺丝 (2)
固定螺丝 (2)
开关支架
转盘导轮
用于固定组件的 (2) 颗螺丝位于
X 轴框架以内
转盘驱动组件
视图 A
