气动调校 第 161 页，共 164 页 Radial 机器调校指南 52986207 修订版 A 本文档支持 Radial 机器 。 运行 BHS （送板系统）并测量总时间 此过程用于验证传送周期的总时 间是否在规定范围以内。 先决条件： • 已成功执行下列过程： – 第 154 页的 “ 调整桥升 / 降同步 ” – 第 157 页的 “ 调整传送伸出慢速 ” – 第 158 页的 “ 调整传送伸出快速同步 ” • IM Diagn…
气动调校
本文档支持 Radial 机器。
第
160
页，共
164
页
52986207 修订版 A Radial 机器调校指南
5. 将 OPERATING MODE（操作模式）开关转至 MAINTENANCE（维修）位置。
6. 打开机盖。
7. 按下列步骤调整传送臂快速：
a. 顺时针等量旋转所有 4 颗轴承预紧螺丝以减小速度值。
b. 逆时针等量旋转所有 4 颗轴承预紧螺丝以增大速度值。
8. 按下列步骤调整输入桥上的传送臂返回流量控件：
a. 顺时针旋转流量控制螺丝可减小速度值。
b. 逆时针旋转流量控制螺丝可增大速度值。
9. 关闭机盖。
10. 将
OPERATING MODE （操作模式）开关转至 NORMAL （正常）位置。
11. 重复第 2 步到第 9 步，直至 Actual Value（实际值）显示处于容差范围内，
并且图表中央的弹力球指示器显示绿色。
步骤结束。
注意
如果在运行 IM Diagnostics 自动操作时将 OPERATING MODE（操作模式）开关切换至
MAINTENANCE （维修）位置，机器将在完成当前动作循环后停机。
Adjust 4 Bearing
Preload Screws
Equally
等量调整 4 颗
轴承预紧
螺丝
Transfer Arm Back
Flow Control Screw
on Input Bridge
传送臂返回
流量控制螺丝
（在输入桥上）
（显示左侧桥）
气动调校
第
161
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
运行 BHS （送板系统）并测量总时间
此过程用于验证传送周期的总时间是否在规定范围以内。
先决条件：
• 已成功执行下列过程：
– 第 154 页的 “ 调整桥升 / 降同步 ”
– 第 157 页的 “ 调整传送伸出慢速 ”
– 第 158 页的 “ 调整传送伸出快速同步 ”
• IM Diagnostics Board Handler Setup （插件机诊断送板系统调校）屏幕已
打开
步骤：
要测量总时间，请执行以下操作：
1. 在 Setup Mode （调校模式）下拉列表中，选择
Operate BHS and Measure
Total Time （运行 BHS 并测量总时间）
。
2. 在 Setup Controls （调校控制）组中，选择
Start （开始）按钮。送板系统
开始循环运行。
3. 完成几个动作循环后，选择
Stop （停止）。
4. 在 Setup Controls（调校控制）组中，选择
Summary of Results（结果摘要）
按钮。
5. 查看 Status （状态）列 （右列）。
6. 当所有过程的结果都显示 Pass
（合格）
时，则送板系统调校过程完成。
如果 ... 则 ...
所有结果都显示
Pass
（合格）
送板系统调校过程完成
任何结果显示 Fail
（失败）
需要再次执行一个或多个步骤。

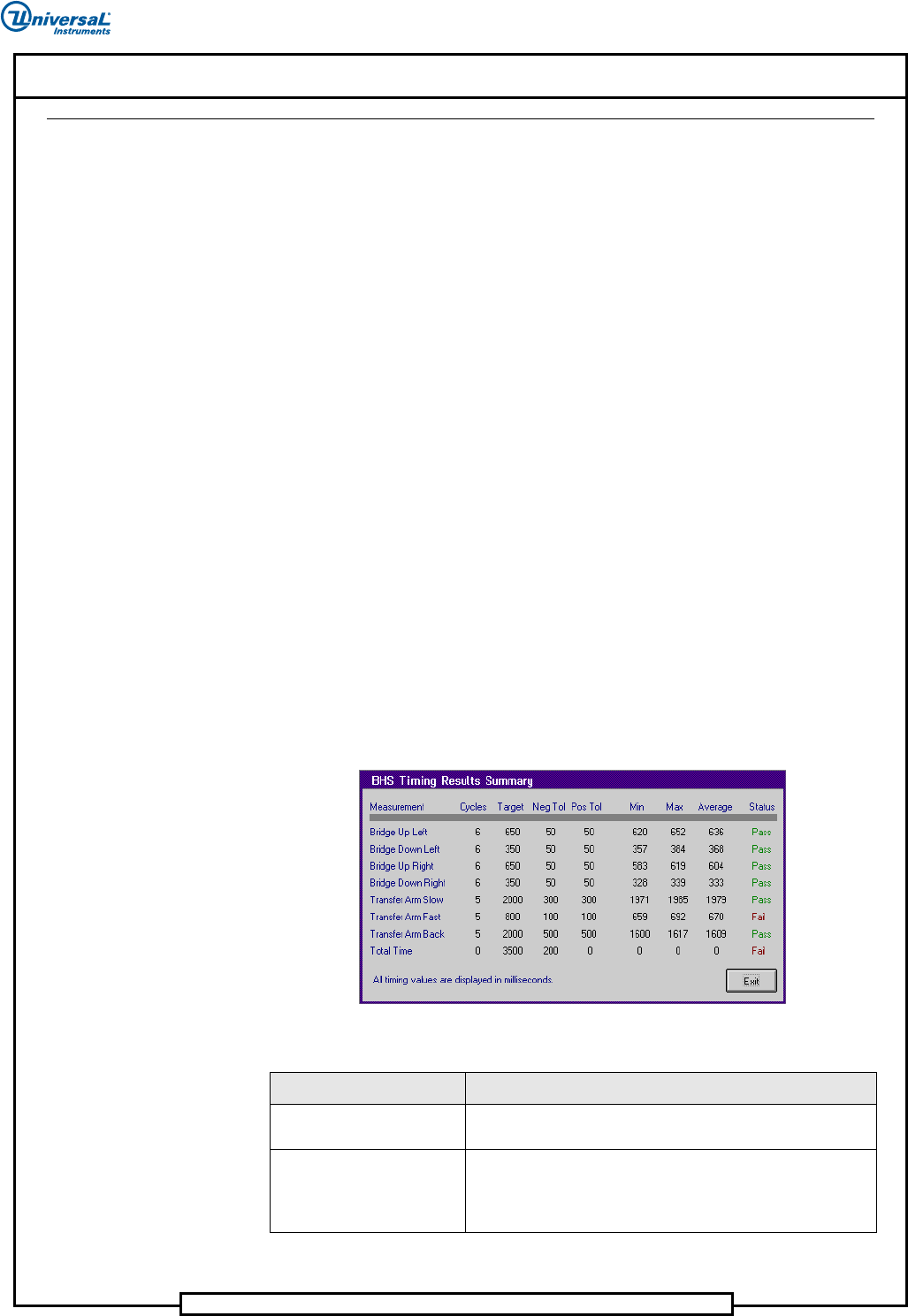

在本示例中， Trans Arm Fast （快速传送臂）调整
失败，需要重新执行调整。
气动调校
本文档支持 Radial 机器。
第
162
页，共
164
页
52986207 修订版 A Radial 机器调校指南
7. 选择 Exit （退出）以关闭 BHS Timing Results Summary （BHS 同步结果摘
要）屏幕。
8. 选择
Exit （退出）以关闭 Board Handler Setup （送板系统调校）屏幕。
9. 按下急停开关。
10. 关闭 IM Diagnostics。
步骤结束。

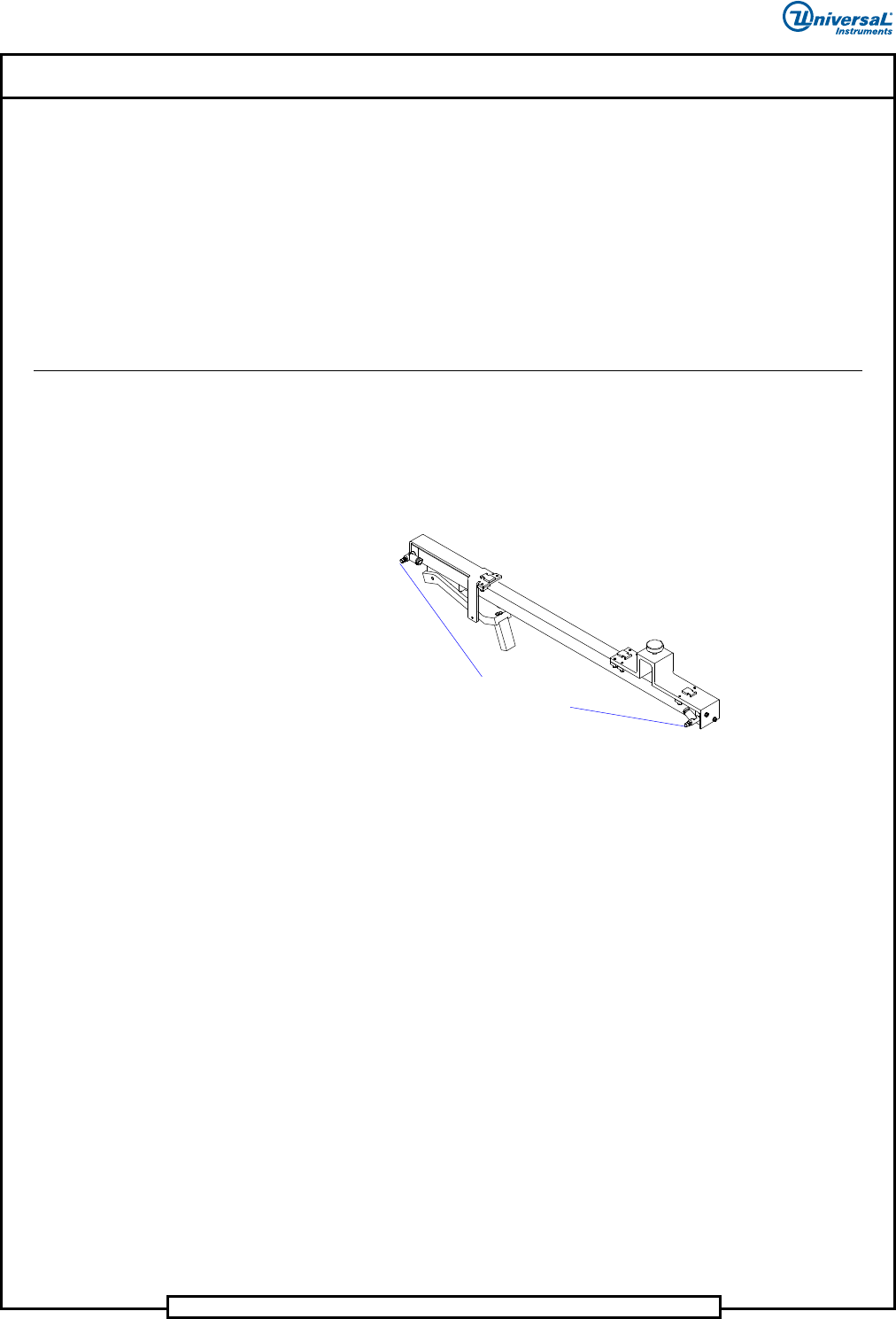

输出推杆组件
输出推杆组件无杆气缸包含用于控制输出推杆组件的伸出和缩回速度的流量控
件。将两颗流量控制调整螺丝逆时针拧到其完全开放位置，然后将其顺时针旋
转一圈半，并使用锁紧螺母锁定到位。
Flow Control
Adjustment Screws
流量控制
调整螺钉
