剪脚头调校 第 131 页，共 164 页 Radial 机器调校指南 52986207 修订版 A 本文档支持 Radial 机器 。 备注： 此过程适用于 N 型剪脚头或 VSL T 型剪脚头。 其中， VSL T 型剪脚头简介与 N 型剪脚头简介不同，在该步骤开始 时会注明这一点。 电源和气源仍应用于机器。不要 将手放在机械组件移动和工作的路 径上。 步骤： 要将剪脚头与插件头组件对正， 请执行以下操作： 1. 禁用 X 轴和 Y…
剪脚头调校
本文档支持 Radial 机器。
第
130
页，共
164
页
52986207 修订版 A Radial 机器调校指南

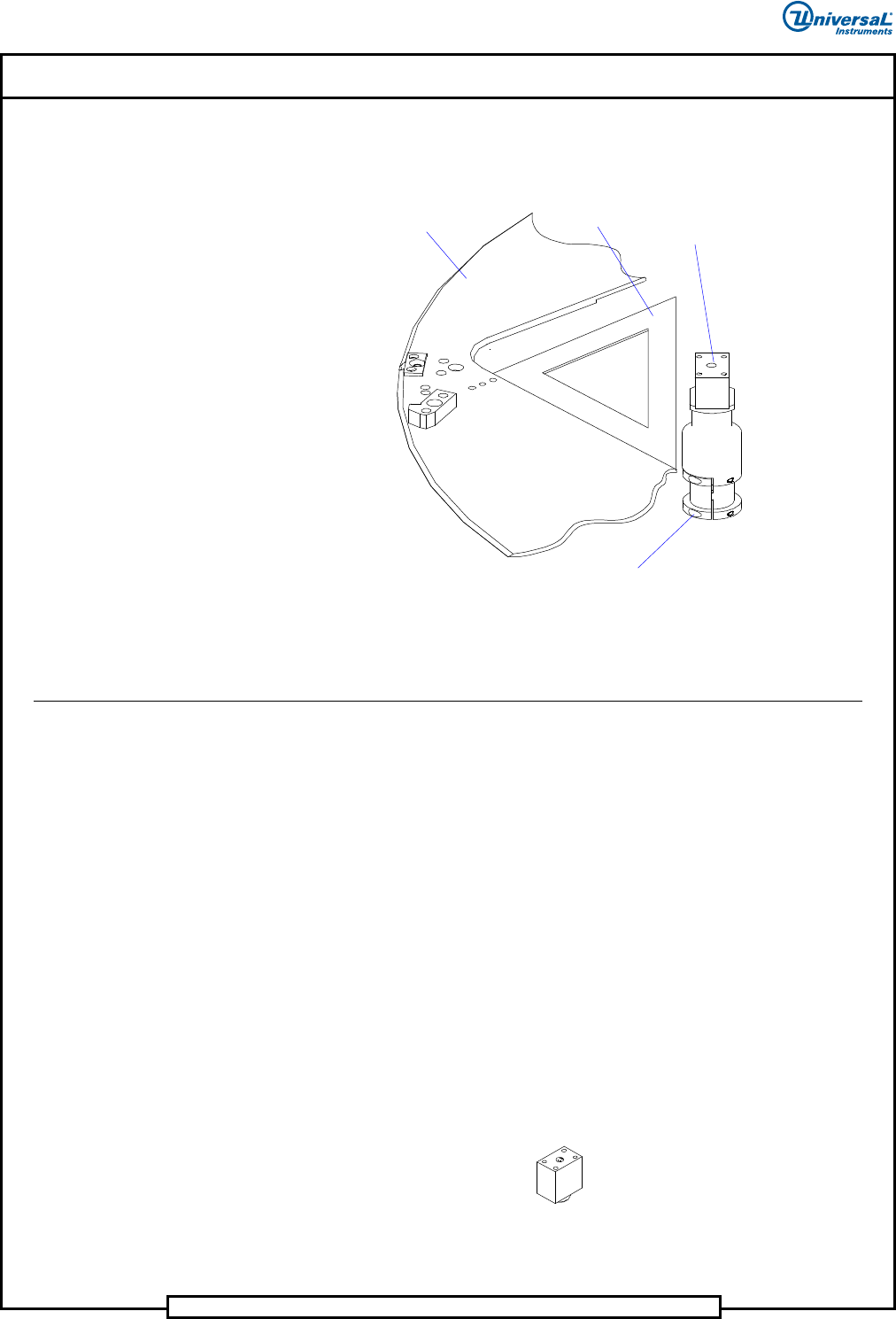

9. 要获得 0 度轴套设置，请拧松两个轴套螺栓并转动轴，直至获得 45 度角。
拧紧螺栓，同时确保将轴下压靠在滚珠螺母组件上。
步骤结束。
剪脚头与插件头组件对正
针对所有剪脚头和插件头转动运行，当需要将 N 型或 VSL T 型剪脚头及底座组
件与插件头对正时，应用此过程。
先决条件：
• 已完成插件头调整，请参阅 第 51 页的 “ 插件头组件调校 ”
• 机器已开机，并且
OPERATING MODE （操作模式）开关位于
MAINTENANCE （维护）位置
• 已从定位系统拆下工装板夹具

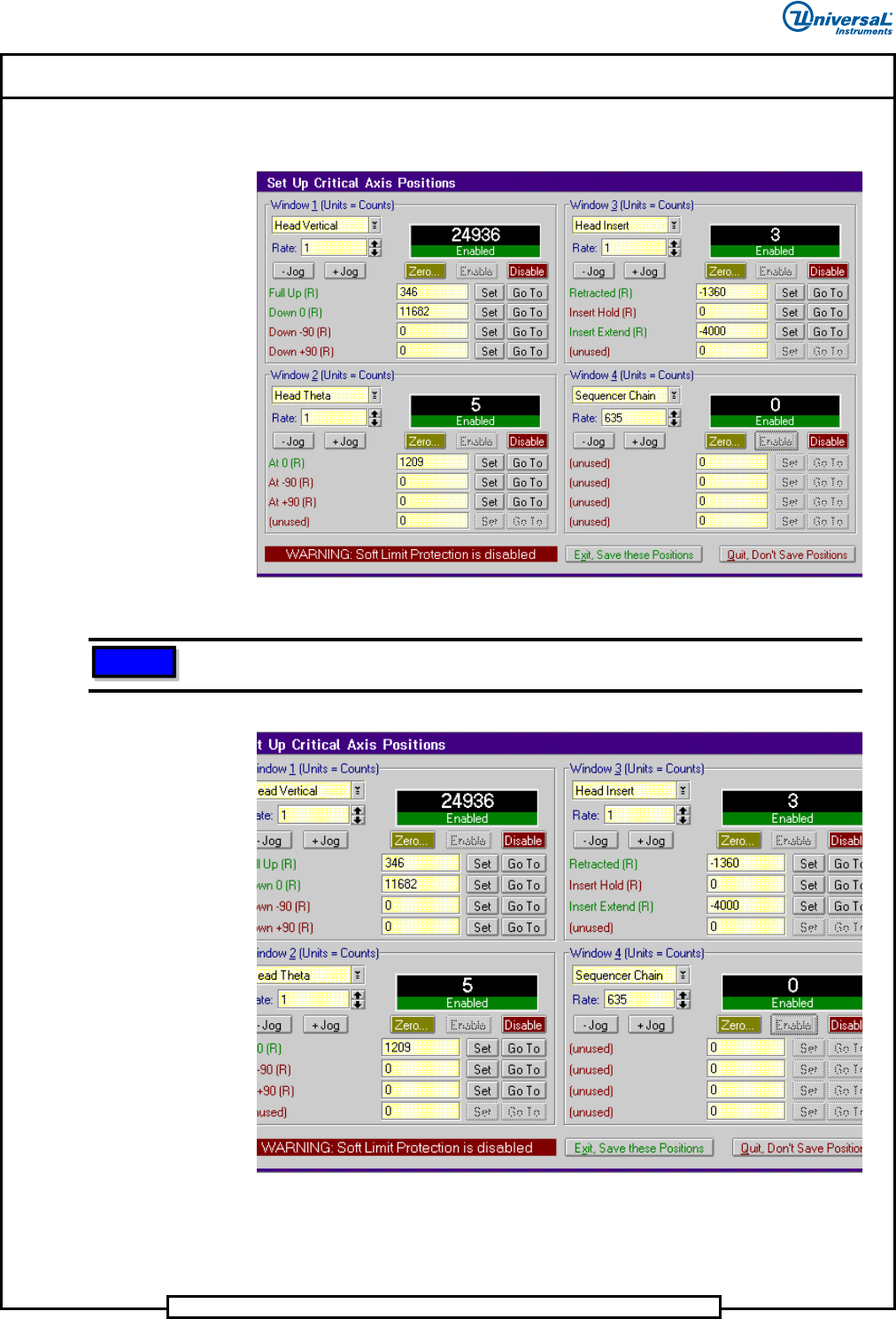

• 已在 0 度位置启用插件头 Theta 轴
专用工具：
• 调校工具
• 调校块 （插件头 / 剪脚器对正块）
Rotary Table
Triangle
Clinch Alignment
Fixture
Spindle Bolts
转盘
三角板
剪脚器
块
对正
轴套螺栓
剪脚头调校
第
131
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
备注：
此过程适用于 N 型剪脚头或 VSL T 型剪脚头。其中，VSL T 型剪脚头简介与
N 型剪脚头简介不同，在该步骤开始时会注明这一点。
电源和气源仍应用于机器。不要将手放在机械组件移动和工作的路径上。
步骤：
要将剪脚头与插件头组件对正，请执行以下操作：
1. 禁用 X 轴和 Y 轴。
2. 拆下用于固定废料容器和废料软管的盖子和螺丝，并从剪脚头上拆下该
组件。
3. 拧松四颗固定螺丝并从剪脚器底座组件拆下剪脚头。

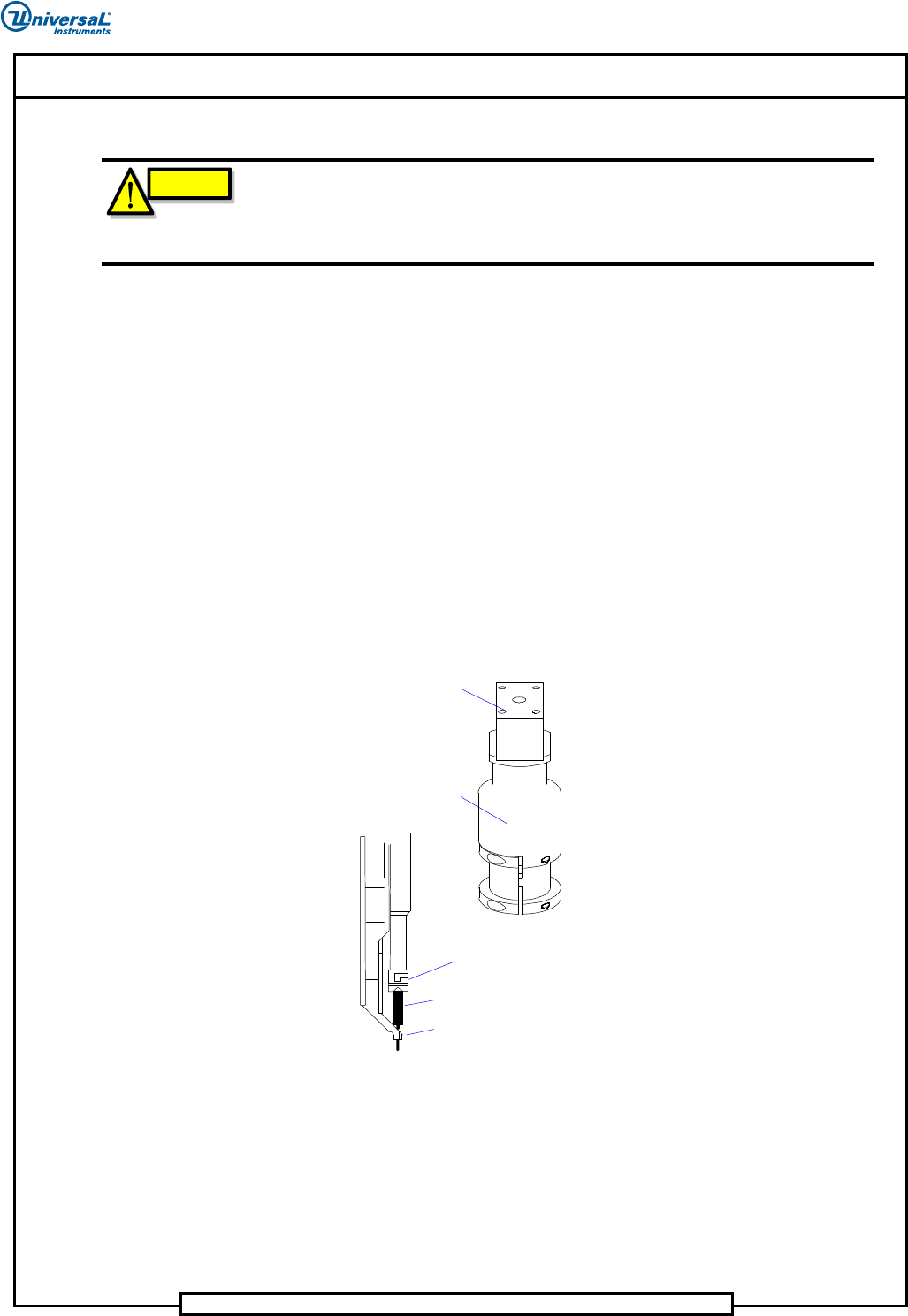

4. 应用固定剪脚器的相同硬件，在剪脚器底座安装调校块，然后将调校工具
安装到导向爪刀具中。取下推片头，以免对调校工具造成干扰。
CAUTION
小心
标准调校工具适用于除 2.5 mm 专用机器以外的其他所有机器（2.5 mm 专用机器使用
3 引脚工具） 。在使用 2.5 mm 专用工具时，左侧引脚和中间引脚会卡入导向爪和夹
爪。然后，该工具会插入标准 BEC 模板或剪脚器工具内。中间引脚将被切短，使得具
有 5 mm 跨距的两根外部引脚可用于完成调校。
Clinch Spindle
Setup Block
Setup Tool
Jaw Guide Tooling
Pusher Tip
(remove)
调校块
剪脚器轴套
推片头
（拆下）
调校工具
导向爪刀具
