送料器调校
第
45
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
5. 插入 0,76 mm (.030 in.) 塞尺调校工具 （如图 38 所示）并检查间隙。
正确对正时，塞尺会同时接触两个表面，并且链夹会移到左侧尽可能远的
位置。
如果需要调整，请拧松用于将送料器固定到排序机的螺丝，然后向左推动
分配头，直至正确对正。

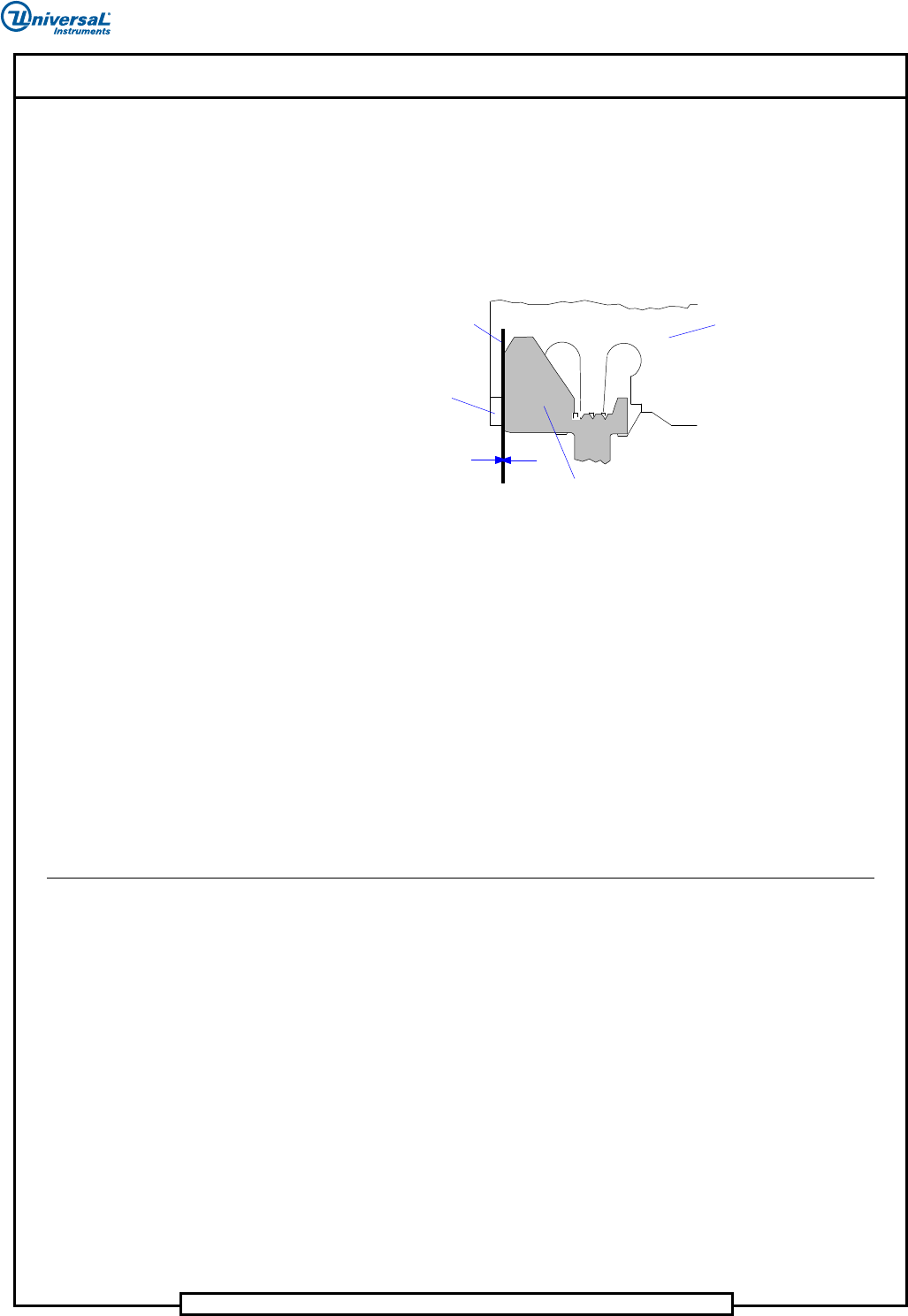

图
38.
使用塞尺调校工具
6. 在完成调整后，重新拧紧螺丝并取出塞尺调校工具。
7. 使用
Manual Diagnostics （手动诊断）窗口，重新开启主气阀。
8. 确保主驱动块缩回，并且不会触碰链夹。
9. 确认链夹在被推片移至左侧后，当推片缩回时，链夹能够完全返回右侧。
10. 完成所有送料器的对正后，再次将链条归零。
11. 参考第 5 步，并确认送料器已正确对正。如果需要，再次重复整个过程，
以实现正确的调整。
步骤结束。
送料轮调整
此过程旨在调整送料轮在其轴上的位置，使第一个元件在送料轮进料时能够在
推片前方对中。
如果没有正确地调整送料轮，元件将无法对中。如果偏移量过大，在将元件装
载到链夹时，上推片上的凸起可能会撞击引脚。这可能导致引脚阻塞或损坏链
夹。
此外，还存在以下危险：切刀在切断引脚后切到元件而不是切过纸板带上的孔
中央。这会导致切刀过度磨损。
先决条件：
• 已成功执行下列过程：
– 第 26 页的 “ 前进冲程初步调整 ”
Feeler Gauge
Setup Tool
.030 in.
(0,76 mm)
Pusher
Carrier
Clip
Carrier Clip
Boss
塞尺调校
工具
链夹凸起
.030 in.
(0,76 mm)
链夹
推片
送料器调校
本文档支持 Radial 机器。
第
46
页，共
164
页
52986207 修订版 A Radial 机器调校指南
– 第 37 页的 “ 回程停止调整 ”
– 第 39 页的 “12.7 mm 分配头止回爪调整 ”，或 第 41 页的 “15 mm 分配
头止回爪调整 ”
• 机器已开机
专用工具：
啮合齿轮工具 （花扳手）
步骤：
要调整送料轮，请执行以下操作：
1. 如果需要，将元件装入送料轮并转动送料轮位置，直至第一个元件位于驱
动块前方。
2. 按下急停开关，并手动向前推主驱动块，直至携带元件的纸板带在切刀前
面停下。
3. 检查引脚是否已在上推片的槽口内对中。
如果引脚未在槽口内对中，则拧松用于将压板固定到送料轮的两颗螺丝
（如图 39 所示）。
4. 手动转动送料轮，直至引脚在槽口内对中。
注意
对于 2,5 mm、5,0 mm、7,5 mm 和 10 mm 元件，转动送料轮以对正引脚（如图 39
所示）。在下一步中，小心地保持压板与送料轮顶部平行。
送料器调校
第
47
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

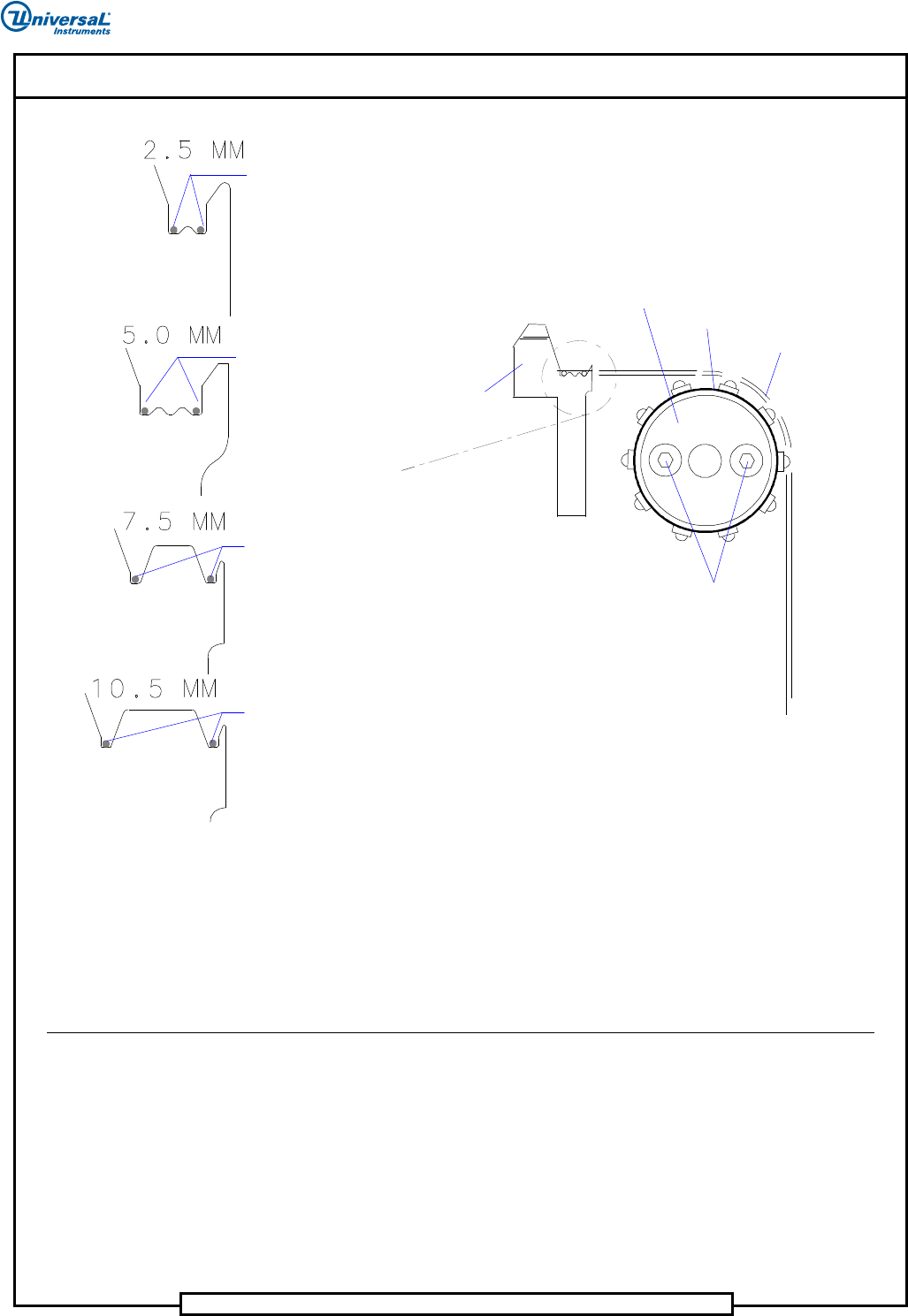

图
39.
压板和送料轮
5. 在使用啮合齿轮工具 （花扳手）将送料轮固定到位的同时，交替拧紧固定
螺丝。
步骤结束。
再下料组件调整
为确保能够准确地检测具有较小引脚直径的元件，同时还能检测缺失的元件，
必须设置再下料本体与元件支座之间的重叠。
先决条件：
• 打开机器主电源
• 按下急停开关
5
.
0
Pusher
Socket Head Cap Screws
Component Input
Clamp Plate
Feed Wheel
Ensure that the
leads are centered here
Ensure that the
leads are centered here
Ensure that the
leads are centered here
Ensure that the
leads are centered here
确保引脚在此处对中
确保引脚在此处对中
压板
送料轮
元件进料
推片
确保引脚
在此处对中
确保引脚在此处对中
固定螺丝
