插件头组件调校
本文档支持 Radial 机器。
第
56
页，共
164
页
52986207 修订版 A Radial 机器调校指南
7. 在将插件头重新安装到机器之前，检查插件头的对中情况。请参阅 第 56 页
的 “ 插件头对中调整 ”。
步骤结束。
插件头对中调整
此过程旨在确保将插件头与印刷电路板正确地对正，以实现 0（零）、 +90 和
-90 度旋转。
先决条件：
从机器上拆下插件头
专用工具：
• 平面板
• 千分表和底座
• 对中治具
步骤：
要调整插件头对中，请执行以下操作：
1. 在尝试读取任何读数之前，确保平面板、对中治具和千分表底座都是干
净的。
2. 请参阅图 44。将对中治具置于平面板之上，参考平面位于其上。从推片上
取下滚花螺母、弹簧和轴固定治具。
Centering xture
Fi
Surface Plate, Dial Indicator
and Bas
e
平面板、千分表和底座
对中夹具
注意
请注意，对中治具在主机块中加工了 2 个参考平面。它们适用于使用 2 个有脚调校工
具（料号 43533901）的 Radial 5 插件头。对于 Radial 8 插件头，无需任何调校工具。
直接在导向爪平面获取读数。
插件头组件调校
第
57
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

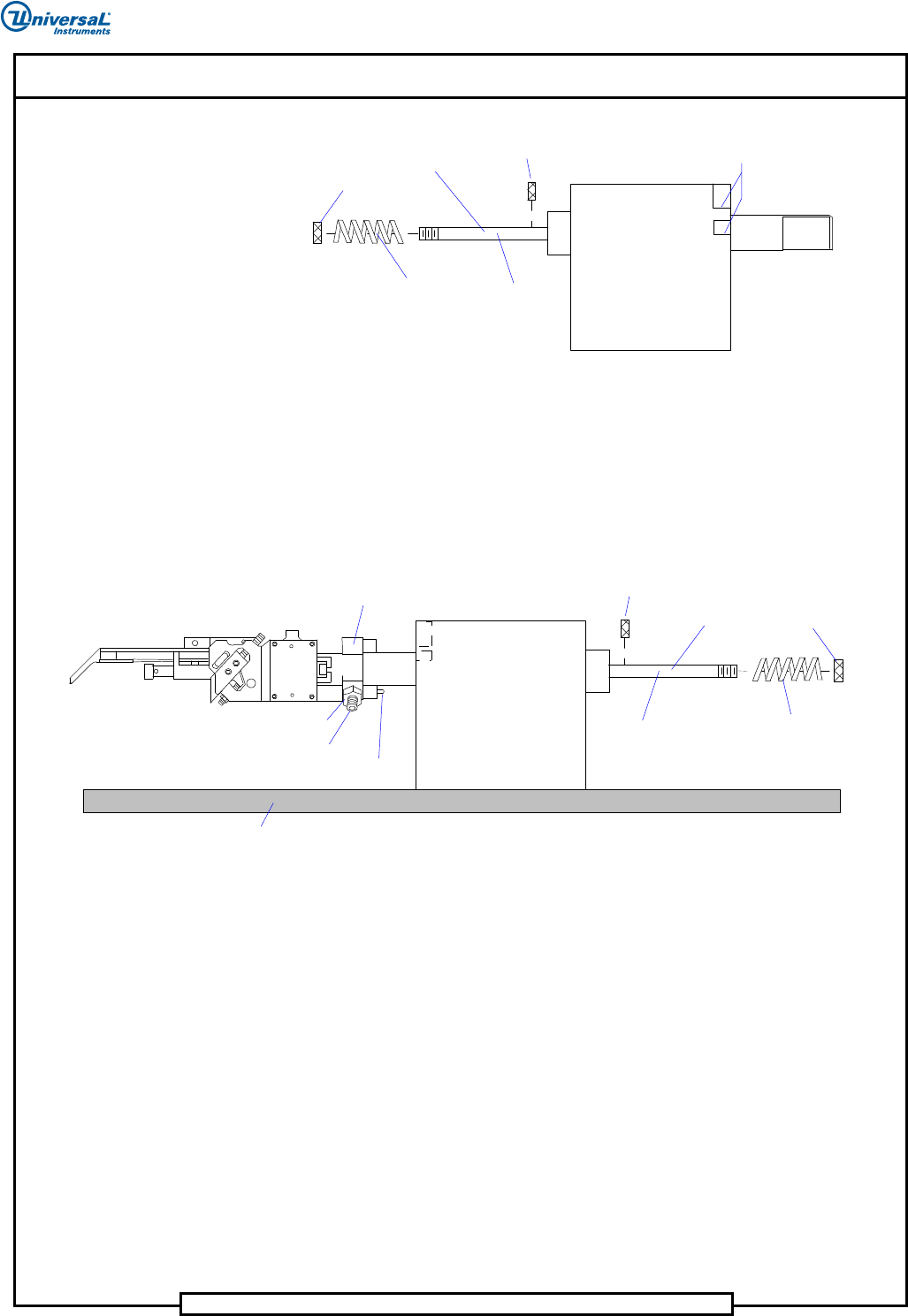

图
44.
对中治具
3. 要将插件头安装在对中治具上，请将对中治具的推杆滑入插件头的推
片中。
4. 将插件头滑到对中治具的主轴上，并将定位销安装到轴锁中。拧紧顶丝 J
和锁紧螺母 L。请参阅图 45。
图
45.
插件头对中
5. 在推杆的螺纹端安装弹簧、轴固定治具和滚花螺母。将滚花螺母旋转约
10 圈，同时应用足够的弹簧压力以完全缩回导向爪组件。
Radial 8
Radial 5
Knurled Nut
Push Rod
Shaft Holder
Reference Surfaces
Centering Fixture
Shaft
Spring
轴固定治具
推杆
滚花螺母
弹簧
轴
参考平面
对中治具
Shaft Clamp
Set Screw (J)
Tooling Pin
Locking Nut (L)
Surface Plate
Knurled Nut
Push Rod
Shaft Holder
Shaft
Spring
轴固定治具
轴锁
推杆
滚花螺母
轴
弹簧
锁紧螺母 (L)
顶丝 (J)
定位销
平面板
插件头组件调校
本文档支持 Radial 机器。
第
58
页，共
164
页
52986207 修订版 A Radial 机器调校指南

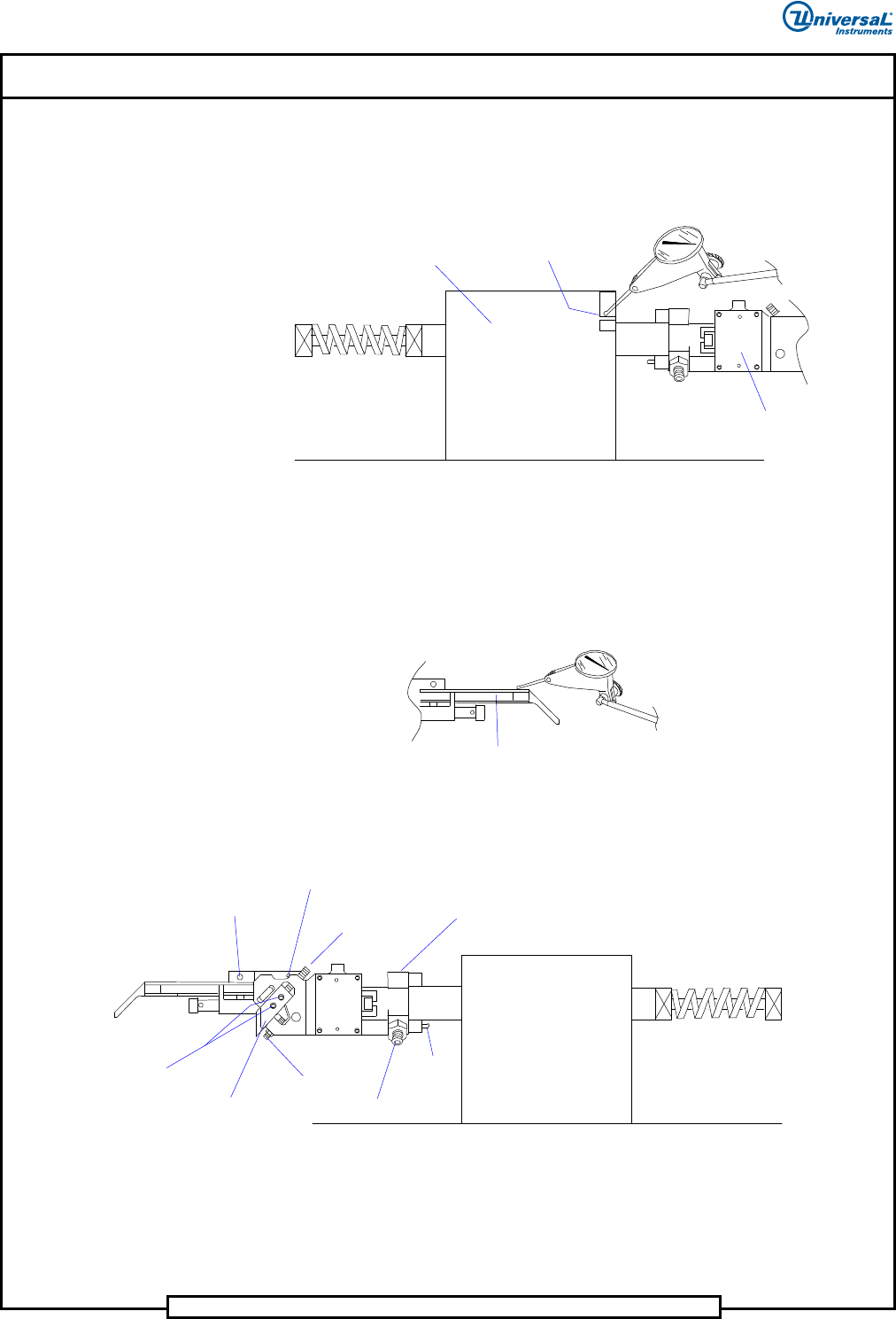

6. 对于 Radial 8 机器，将千分表接触杆的尖头置于调校治具的参考平面上
（如图 46 所示）。调整千分表的高度，以获得大约 0,25 mm (0.006 in.) 的预
紧量，然后将千分表转向零位。（参考千分表调零。）
图
46. Radial 8
机器参考平面
7. 将千分表接触杆置于导向爪的末端（如图 47 所示），并观察千分表读数。
• 如果读数为 0 mm 到 0,025 mm（0in. 到 +/- 0.001 in.），则转至第 13 步。
• 否则，记录必须移动导向爪的方向并继续下一步。
图
47.
导向爪和千分表
8. 拧松顶丝 M。拧松顶丝 N 和 R 的锁紧螺母。稍稍拧松 2 颗固定螺丝 T。
9. 基于在第 7 步中获取的千分表参考读数，确定必须向哪个方向移动导向爪
才能获得 0,0 mm 到 0,0254 mm （0.00 in. 到 +/- 0.001 in.）的读数。要提升
导向爪，请沿逆时针方向转动顶丝 N，并沿顺时针方向转动顶丝 R。要降
低导向爪，请沿逆时针方向转动顶丝 R，并沿顺时针方向转动顶丝 N。
Setup Fixture
Dial Indicator
Insertion Head
Radial 8
Reference Surface
调校治具
Radial 8
参考平面
千分表
插件头
Jaw Guide
Dial Indicator
千分表
导向爪
Cap Screws (T)
Set Screw (M)
Set Screw (N)
Shaft Clamp
Adjusting Block
Set Screw (R)
Set Screw (J)
Tooling
Pin
Set Screws (O)
顶丝 (M)
顶丝 (O)
轴锁
顶丝 (N)
固定螺丝 (T)
顶丝 (R)
定位
调整块 顶丝 (J)
