送板系统：非旋转式 – LP 调校
本文档支持 Radial 机器。
第
150
页，共
164
页
52986207 修订版 A Radial 机器调校指南
灵敏度调整
要调整灵敏度，请执行以下操作：
1. 打开开关盖以进行调整。
2. 确保 PNP/NPN 开关设为 NPN， L-ON/D-ON 开关设为
D-ON （暗运行）。
3. 在没有板到位的情况下，将灵敏度调整装置调到最小 （逆时针转到头）。
绿色稳定性 LED 应该亮。
4. 将板滑入传感器下面的位置并顺时针调整灵敏度，直至绿色和红色指示灯
都亮。将灵敏度调整装置继续顺时针旋转半圆。
步骤结束。
位置调整
要调整位置，请注意以下事项：
自左至右传送方向
输入桥上的传感器 (6 PS) 用于检测板是否已完全进入输入桥。如果板未能完全
进入输入桥，必须禁止桥升起或降下。必须将传感器设为仅当板完全进入输入
桥时，红色 LED 才会亮。
输出桥上的传感器 (5 PS) 用于检测输出桥上的板后缘，以确定何时启动输出推
杆。必须将此传感器设为当板已通过输出推杆时检测板后缘。
CAUTION
小心
正确地调整传感器位置至关重要。传感器位置错误可能导致板和送板系统发生损坏。
送板系统：非旋转式 – LP 调校
第
151
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
自右至左传送方向
输入桥上的传感器 (5 PS) 用于检测板是否已完全进入输入桥。如果板未能完全
进入输入桥，必须禁止桥升起或降下。必须将传感器设为仅当板完全进入输入
桥时，红色 LED 才会亮。
输出桥上的传感器 (1 PS) 用于检测输出桥上的板后缘，以确定何时启动输出推
杆。必须将此传感器设为当板已通过输出推杆时检测板后缘。

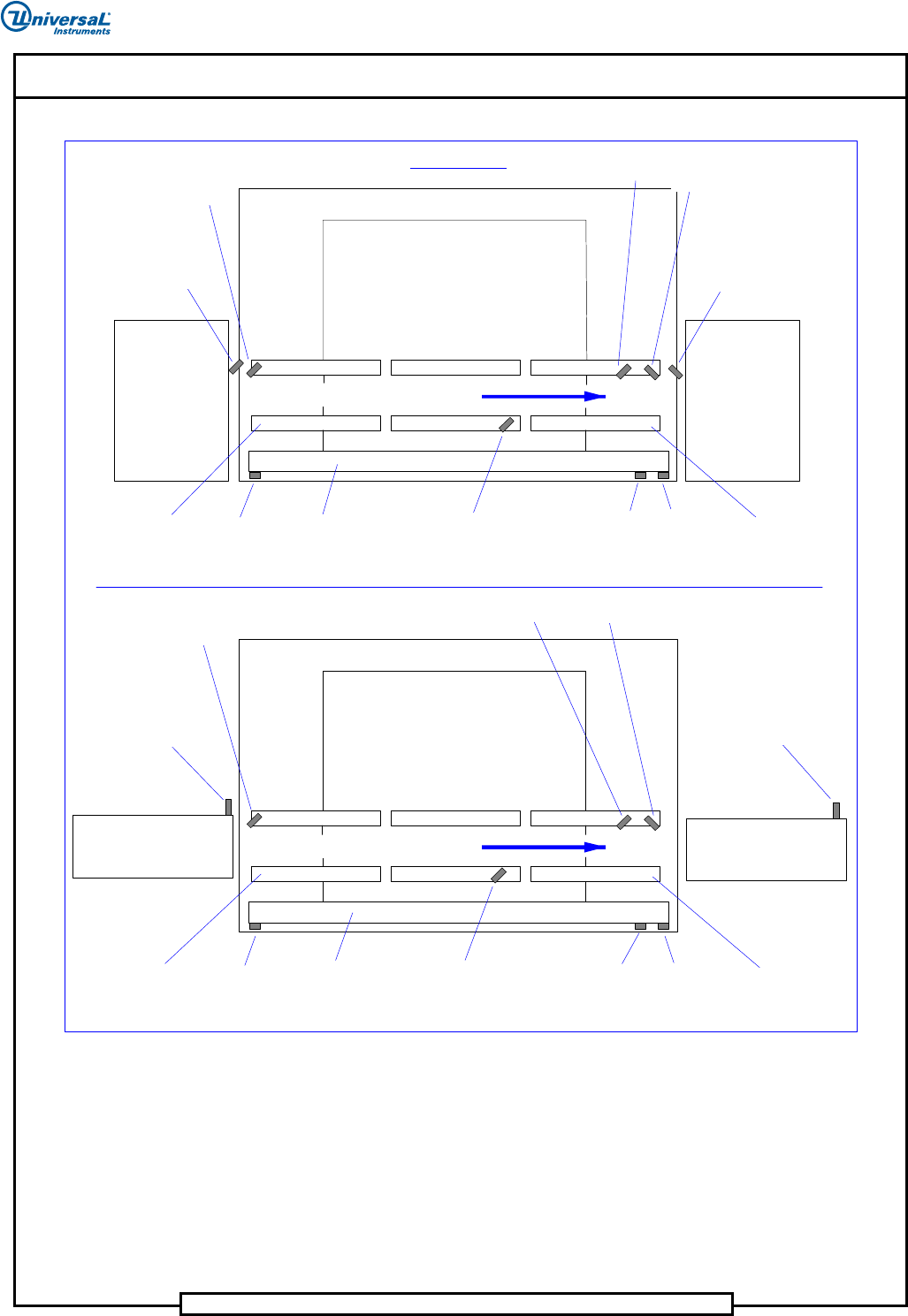

Left to Right
TRANSFER
SENSOR
6PS
5PS
2PS
UPLINE
UNLOADER
LEFT BRIDGE 2LS
TRANSFER
ASSEMBLY
9PS
TRANSFER DIRECTION
Upper Level Transfer Sensor Positions
3LS
1LS
DOWNLINE
LOADER
TRANSFER
SENSOR
RIGHT BRIDGE
NON ROTATE PASS THRU
WORKBOARD HOLDER
ASSEMBLY
TRANSFER
SENSOR
6PS
5PS
2PS
TRANSFER
SENSOR
RIGHT BRIDGE
UPLINE
CONVEYOR
DOWNLINE
CONVEYOR
LEFT BRIDGE
2LS
TRANSFER
ASSEMBLY
9PS
3LS
1LS
TRANSFER DIRECTION
Low Level Transfer Sensor Positions
NON ROTATE PASS THRU
WORKBOARD HOLDER
ASSEMBLY
自左至右
6PS
传送
传感器
非旋转过板式工装板夹具组件
5PS
2PS
传送传感器
传送方向
下线上板机
左侧桥
2LS
传送组件
9PS
3LS
1LS
右侧桥
下线上板机
上层传送传感器位置
6PS
传送传感器
非旋转过板式
工装板夹具
组件
5PS
2PS
传送
传感器
传送方向
上线传送机上线传送机
左侧桥
2LS
传送
组件
9PS
3LS
3LS 1
右侧桥
下层传送传感器位置
下线传送机
送板系统：非旋转式 – LP 调校
本文档支持 Radial 机器。
第
152
页，共
164
页
52986207 修订版 A Radial 机器调校指南

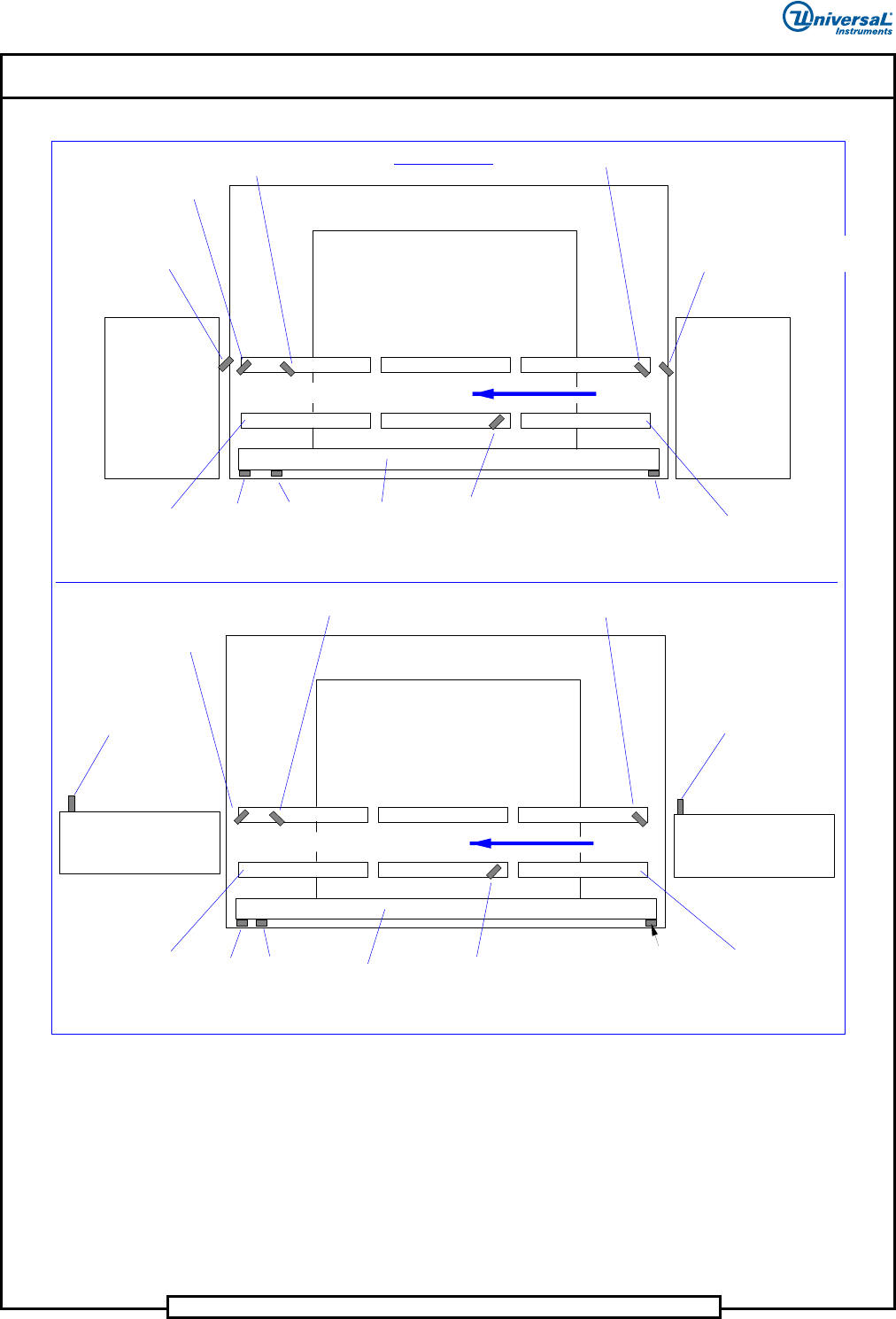

自左至右和自右至左传送
输出桥上的传感器 (2 PS) 用于检测板是否已完全退出输出桥。如果板未能完全
退出输出桥并且传感器保持亮，系统将会禁止输出桥升起或降落。必须将传感
器设为仅当板完全退出输出桥时，红色 LED 才会灭。此传感器还会重置
SMEMA 界面。
DOWNLINE
LOADER
UPLINE
UNLOADER
2PS
1PS 5PS
NON ROTATE PASS THRU
WORKBOARD HOLDER
ASSEMBLY
TRANSFER
SENSOR
TRANSFER
SENSOR
RIGHT BRIDGE
1LS
9PS
3LS
2LS
LEFT BRIDGE
TRANSFER DIRECTION
TRANSFER
ASSEMBLY
TRANSFER DIRECTION
TRANSFER
SENSOR
TRANSFER
SENSOR
DOWNLINE
CONVEYOR
UPLINE
CONVEYOR
RIGHT BRIDGELEFT BRIDGE
TRANSFER
ASSEMBLY
2LS
3LS 9PS
1LS
2PS
1PS
5PS
NON ROTATE PASS THRU
WORKBOARD HOLDER
ASSEMBLY
Right to Left
1PS
2PS
传送传感器
非旋转过板式工装板夹具组件
自右至左
5PS
传送传感器
传送方向
下线上板机
左侧桥
2LS
3LS
传送组件
9PS
1LS
上线下板机
右侧桥
上层传送传感器位置
1PS
2PS
传送传感器
非旋转过板式工装板夹具
传送传感器
上线下板机
传送方向
下线上板机
2LS
3LS
左侧桥
9PS
1LS
右侧桥
传送组件
下层传送传感器位置
5PS
