元件传送组件调校 （最终） 本文档支持 Radial 机器 。 第 108 页，共 164 页 52986207 修订版 A Radial 机器调校指南 1. 将机器开机后，应用 IM Diagnostics 伸出 CTA 。 2. 将 10-32 圆头固定螺丝拧 松 1/4 圈到 1/2 圈。 3. 使用顶丝移入或移出凸块， 使闩锁在元件传送处于完全伸出位置时张开 0,76 mm 到 1,27 mm （ 0.030 in. 到 0.0…
元件传送组件调校 （最终）
第
107
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
验证步骤
要验证调整结果，请执行以下操作：
1. 选择
IM Diagnostics 图标。等待启动 IM Diagnostics。
2. 在 IM Diagnostics 中，将 CTA 归零。
3. 观察 CTA 原点传感器指示灯。该指示灯应该亮。
• 如果指示灯亮，则继续第 3 步。
• 如果指示灯灭，则重复以上调整过程。
4. 在 IM Diagnostics 中，选择
Disable （禁用）。
5. 手动向前移动 CTA （伸出方向） 。在 CAT 与挡块之间插入一片 1,27 mm
(0.050 in.) 塞尺。
6. 手动向后移动 CTA （缩回方向），使 1,27 mm (0.050 in.) 塞尺保持在 CTA
与挡块之间。
7. 观察传感器指示灯。确认 CTA 原点传感器指示灯已灭。
如果指示灯没有灭，则重复调整以设定正确的 CTA 原点传感器位置。
步骤结束。
凸块定位调整
以下过程旨在设定凸块，以便在元件传送组件处于完全伸出状态时能够获得正
确的元件间隙。
先决条件：
• 机器条件：插件头 Theta 轴零位和插件头垂直轴零位均处于全程上位
• 将排序机链条归零。
步骤：
要调整凸块定位，请执行以下操作：
元件传送组件调校 （最终）
本文档支持 Radial 机器。
第
108
页，共
164
页
52986207 修订版 A Radial 机器调校指南
1. 将机器开机后，应用 IM Diagnostics 伸出 CTA。
2. 将 10-32 圆头固定螺丝拧松 1/4 圈到 1/2 圈。
3. 使用顶丝移入或移出凸块，使闩锁在元件传送处于完全伸出位置时张开
0,76 mm 到 1,27 mm （0.030 in. 到 0.050 in.）。
4. 重新拧紧 10-32 圆头固定螺丝并重新检查尺寸。
5. 使用 IM Diagnostics 将 CTA 返回原点位置。
步骤结束。
10-32 SBHS
Cam Latch
凸块闩锁
10-32 圆头固定螺丝
Jacking Screw
Latch Cam
Latch
.030-.050 in.
(0,76 - 1,27 mm)
Bottom
Guide
.030-.050 in.
(0,76 - 1,27 mm)
下导块
闩锁
闩锁凸块
顶丝
剪脚头调校
第
109
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
剪脚头调校
本节提供调校剪脚头的说明。
本节中的调整过程旨在提供有关如何调整下列剪脚头组件的信息。
•VSL T 型 （可调）
•“N”型
VSL T 型剪脚头开口调整
正确调整后， VSL T 型剪脚头组件将会在更长时间内更高效地运行。
备注：
要确定窗口开口与引脚长度，请参阅表 2。
注意
在从机器上拆下任一类型的剪脚头时，始终对其进行消磁，然后再安装到机器上。

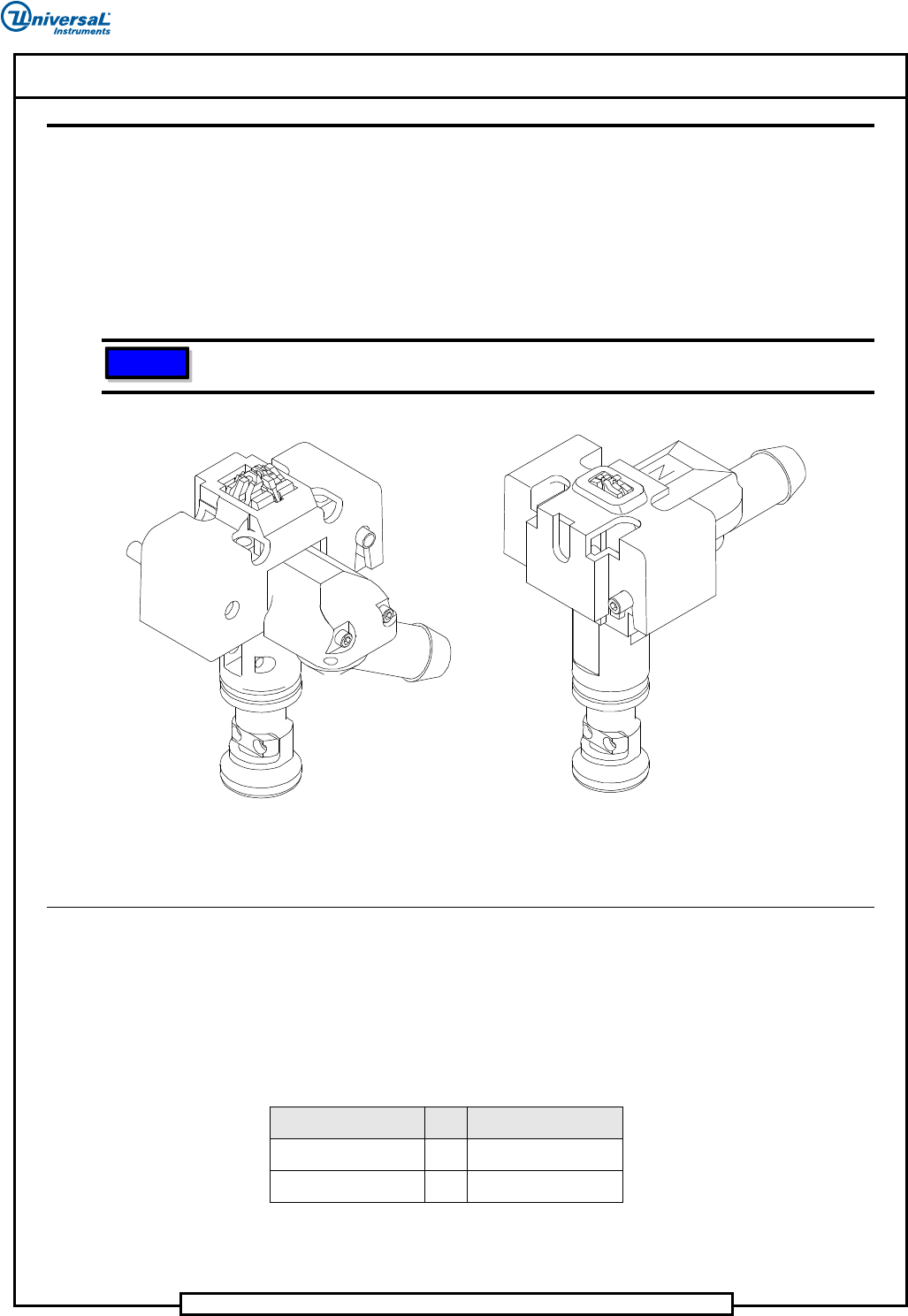

VSL T (Adjustable) Cutter Head
N Style Cutter Head
VSL T 型 （可调）剪脚头
N 型剪脚头
表
2.
窗口开口与引脚长度
窗口开口 引脚长度
增大
=
增大
减小
=
减小
