插件头驱动组件调校 本文档支持 Radial 机器 。 第 84 页，共 164 页 52986207 修订版 A Radial 机器调校指南 Pu sh R od Lo ck in g S cr ew T o rque to 16 in -lb Push Ro d Insert Head Sto p (0.51 +/-0 .03 mm) .020 + /-.001 i n. Ins ert He ad Bl ock Ma nu all…
插件头驱动组件调校
第
83
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
7. 在 Head Insert （插件头推杆轴）窗口的 Insert Extend (R) （推杆伸出 (R)）行
中，选择
Go To（前往）。这会将插件头插件伺服器驱动到最大厚度板伸出
位置 （-4000 点）。
8. 调整推杆，使插件头滑块与插件头挡块之间存在 0,5 mm +/- 0,025 mm (.020
in. +/-.001 in.) 的间隙。通过对推杆锁紧螺丝应用 16 in-lb 的扭矩来锁定推
杆。（在进行此项调整时，最好在指示的位置向下推插件头滑块。）
Head Insert Window
-4000 Counts
Click on Go To
插件头推杆轴窗口
-4000 点
点击 Go To
（前往）
插件头驱动组件调校
本文档支持 Radial 机器。
第
84
页，共
164
页
52986207 修订版 A Radial 机器调校指南
Push Rod Locking Screw
Torque to 16 in-lb
Push Rod
Insert Head Sto
p
(0.51 +/-0.03 mm)
.020 +/-.001 in.
Insert Head Block
Manually Push
Down Here
插件头挡块
.020 +/-.001 in.
(0.51 +/-0.03 mm)
在此处手动
向下推
插件头滑块
对推杆锁紧螺丝应用
16 in-lb 扭矩
推杆
Eccentric
偏心臂
插件头驱动组件调校
第
85
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

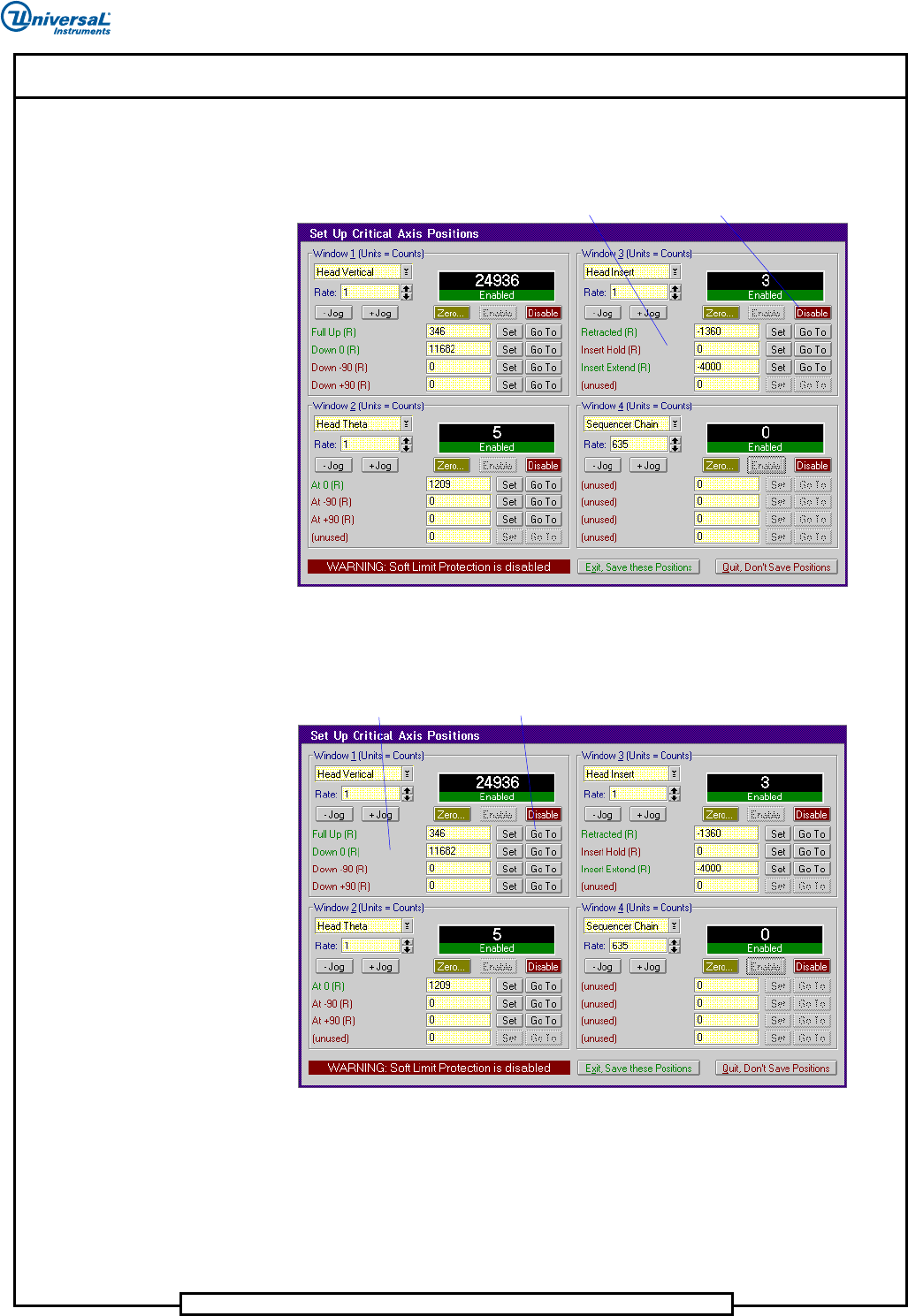

9. 在 Head Insert （插件头推杆轴）窗口中，选择 Disable （禁用）。调整偏心臂
方向，使其指向机器后部。
10. 在
Head Vertical （插件头垂直轴）窗口的 Full Up (0) （全程上位 (0)）行中，
选择
Go To （前往）。这会将垂直轴驱动至全程上位。
Click on Disable
Head Insert Window
插件头推杆轴窗口
点击 Disable （禁用）
Click on Go To
Head Vertical Window
插件头垂直轴窗口
点击 Go To
