元件传送组件调校 （最终） 本文档支持 Radial 机器 。 第 100 页，共 164 页 52986207 修订版 A Radial 机器调校指南 参阅以下操作之一： • 第 2 页的 “ 链条张力调整 – 直列式配置 ” ，或 • 第 7 页的 “ 链条张力调整 - 平列式配置 ” 5. 拧紧用于固定左侧和右侧链条导 轨的 4 颗 1/4-20 固定螺丝。如果在第 3 步 拧松了弹簧预压链轮组件固定螺 丝，则对其进行调整。 6.…
元件传送组件调校 （最终）
第
99
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
2. 将链条归零。
3. 手动伸出 CTA 并转动左侧和右侧链条导轨上的调整螺丝，使链夹相对上
导块具有 0,762 mm (.030 in.) 的预紧量。使用 “L” 形送料器塞尺。
4. 如果有必要向左或向右移动链条，则先拧松锁紧螺母，并退出弹簧预压链
轮组件 （链条张紧器）上的固定螺丝。
Setup Tool
Bottom
Guide
V - Slots
调校工具
下导块
V 形槽
注意
如果需要将链夹移向
左侧
，则沿逆时针方向 (CCW) 转动右侧调整螺丝，并沿顺时针方
向 (CW) 将左侧调整螺丝转动相同的量。
如果需要将链夹移向
右侧
，则沿顺时针方向转动右侧调整螺丝，并沿逆时针方向将左
侧调整螺丝转动相同的量。
请注意，在调整任意一侧时，必须将另一侧沿相反方向调整相同的量。
Carrier Clip
To p G u i d e
Use Dispensing Head
.030" Feeler Gauge
使用分配头
.030" 塞尺
上导块
链夹
元件传送组件调校 （最终）
本文档支持 Radial 机器。
第
100
页，共
164
页
52986207 修订版 A Radial 机器调校指南
参阅以下操作之一：
• 第 2 页的 “ 链条张力调整 – 直列式配置 ”，或
• 第 7 页的 “ 链条张力调整 - 平列式配置 ”
5. 拧紧用于固定左侧和右侧链条导轨的 4 颗 1/4-20 固定螺丝。如果在第 3 步
拧松了弹簧预压链轮组件固定螺丝，则对其进行调整。
6. 检查弹簧预压链轮组件处的链条偏转量。
参阅以下操作之一：
• 第 2 页的 “ 链条张力调整 – 直列式配置 ”，或
• 第 7 页的 “ 链条张力调整 - 平列式配置 ”
如果有必要调整链条张力，请确认 CTA 与链夹的对正调整仍在规定范围
内；请参阅 第 98 页的 “ 链夹与 CTA 对正调整 ”。
步骤结束。
闩锁同步调整
此过程旨在调整闩锁同步。
先决条件：
机器已开机并归零
备注：
闩锁必须在下导块到达元件引脚的同时或即将到达元件引脚时闭合在元件引脚
上，这一点至关重要。
步骤：
要调整闩锁同步，请执行以下操作：
1. 在元件传送站的链夹中安装调校工具。元件传送站位于元件传送组件上导
块和下导块的前面。
2. 手动缓慢拉出 CTA。在调校工具离开链夹时，闩锁应牢牢闭合在调校工具
上，并且调校工具应保持垂直，而没有任何倾斜或过大的间隙。
• 如果正常，则结束该过程。
• 如果不正常，则继续第 3 步。
元件传送组件调校 （最终）
第
101
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

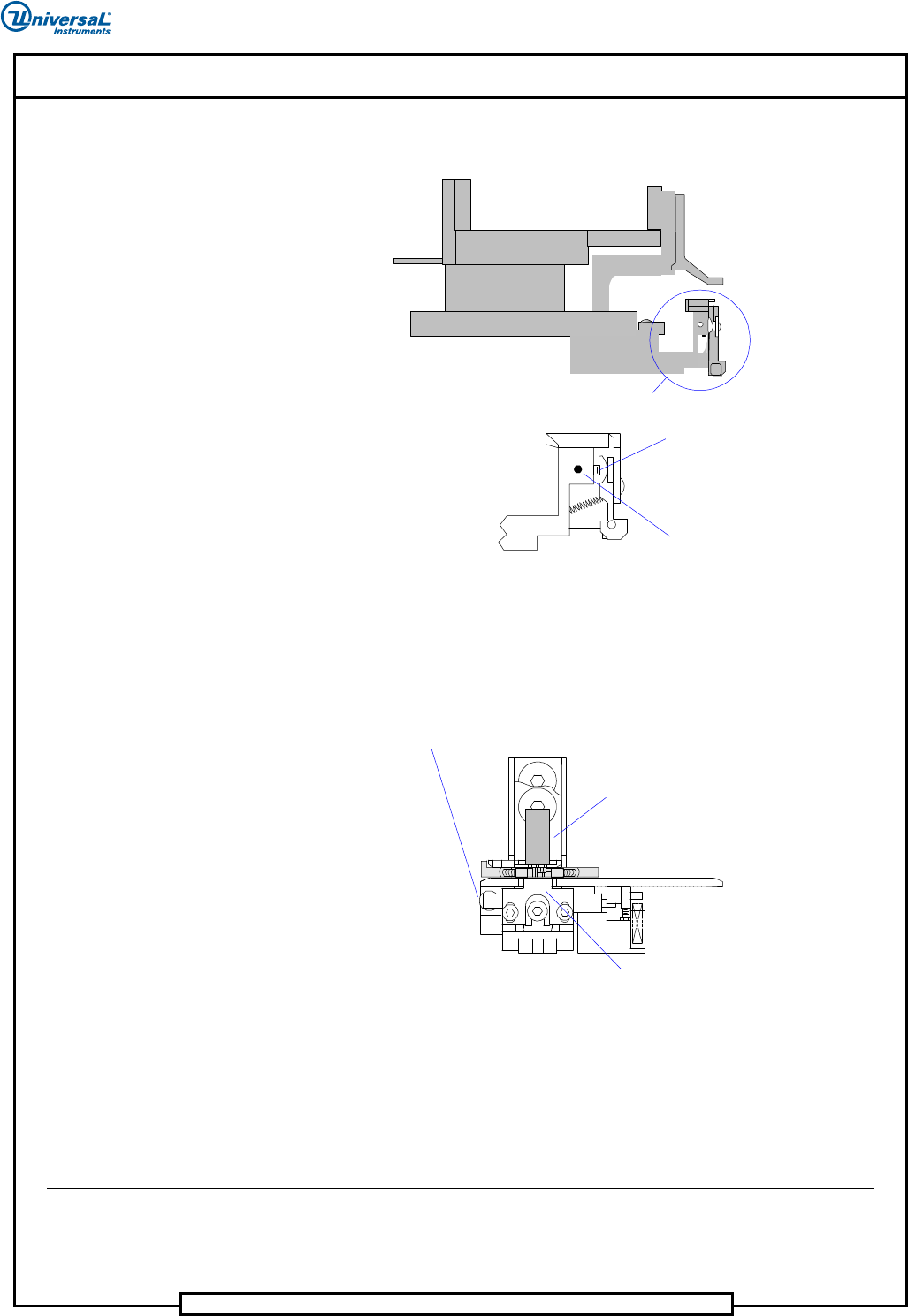

3. 拧松 6-32 圆头螺丝左侧的锁紧顶丝。请参阅图 59。
图
59.
闩锁同步调整
-
视图
A
4. 调整挡块，直至下导块与调校工具上的引脚背面接触，并且闩锁刚好
闭合。
图
60.
调整止位螺丝
5. 重新拧紧 4-40 锁紧螺丝。
6. 重复第 1 步和第 2 步以验证调整。如果需要，重复调整。
步骤结束。
CTA 对插件头冲程调整
以下调整旨在相对插件头组件设定元件传送冲程。
Side View
6-32 SBHS
Locking Set
Screw
(Stop Screw)
View A
VIEW A
视图 A
6-32 圆头
锁紧顶丝
视图 A
侧视图
6-32 SBHS (Behind Latch)
Setup Tool
Latch
6-32 圆头螺丝 （闩锁后面）
调校工具
闩锁
