剪脚头调校
第
141
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
6. 沿顺时针方向转动剪脚到位调整螺丝，直至将轴调整到最高位置。沿逆时针
方向转动
剪脚到位调整螺丝，同时下压螺丝，直至剪脚到位开关指示灯亮
（绿色），然后将调整螺丝继续转动一圈。
7. 拧紧
剪脚到位锁紧螺丝，并确认开关指示灯仍保持亮状态。
根据需要重复上述操作，直至拧紧
剪脚到位锁紧螺丝后，指示灯仍保持亮状态。
8. 在
Outputs （输出）窗口中，停用 Clinch In （剪脚到位）。
9. 退出手动诊断。
10. 返回
Setup Critical Axis Positions （调校主轴位置）但不要将轴归零。
11. 在
Clinch Vertical （剪脚器垂直轴）组框的 Full Down （全程下位）行中，选择
Go To （前往）。
12. 禁用
Clinch Vertical （剪脚器垂直轴）和 Clinch Theta （剪脚器 Theta 轴），
然后选择
Quit, No Save （退出，不保存）。
步骤结束。
Clinch In Locking
Clinch In Adj
剪脚到位调整
剪脚到位锁定
Clinch In Indicator
剪脚到位指示灯
BEC 调校
本文档支持 Radial 机器。
第
142
页，共
164
页
52986207 修订版 A Radial 机器调校指南
BEC 调校
本节提供调校 BEC 的说明。
此过程旨在正确地将 BEC 传感器与 X/Y 工作台对正。如果未能对正传感
器，则会发生调整错误，并可能导致插件错误。
先决条件：
• 已完成 第 66 页的 “ 转盘对正调整 ”
• 已完成 第 89 页的 “X 和 Y 轴编码器调整 ”
• 已完成 第 144 页的 “BEC 调校 ”
• 执行 第 146 页的 “ 微调传感器 ”。有关正确的设置，请参阅组件图纸。
（仅当传感器更改、更换或弯曲时执行此调整。）
专用工具：
BEC 对正模板 (4707200x)
验证程序选项设置
要验证设置，请执行以下操作：
1. 选择
Options （选项） > Program Options （程序选项）。
BEC 调校
第
143
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

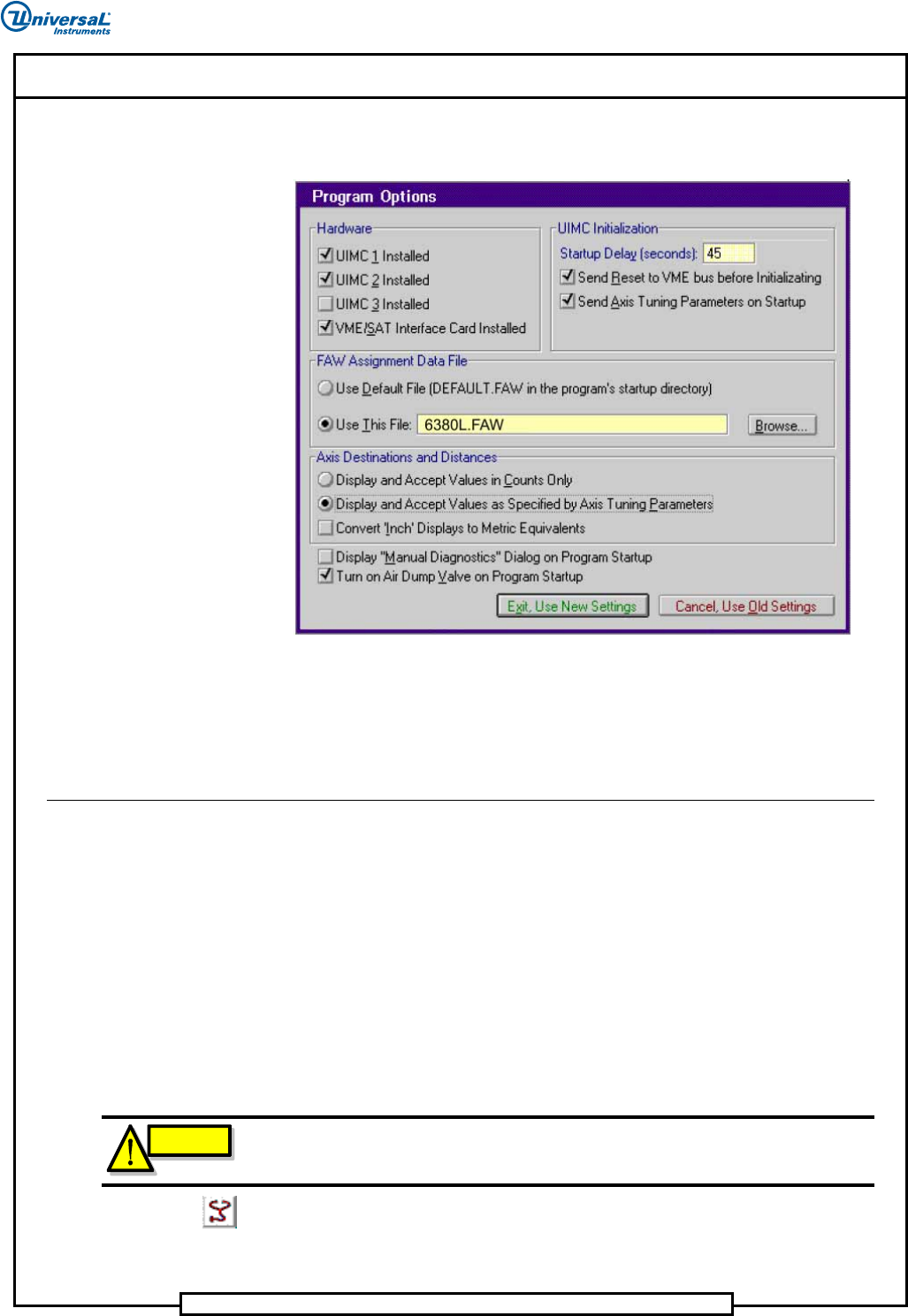

2. 验证如图 70 所示的设置值。如果不同，请更改设置值，使其匹配此屏幕。
图
70.
程序选项
3. 选择 Exit, Use New Settings （退出，使用新设置）。
步骤结束。
调校机器
要调校机器，请执行以下操作：
1. 按下急停开关。
2. 确保所有轴都位于安全位置，以防损坏机器组件。IM Diagnostics 在移动轴
之前，不会检查是否存在阻碍。
3. 对于配备了送板系统 (BHS) 的机器，请拆下后板定位导轨（过板式）或工
装板夹具 （非过板式），以便安装 BEC 对正模板。
4. 将 BEC 对正模板放在插件机工作台上，并使用定位销定位。使用大头螺丝
进行固定。
5. 选择
IM Diagnostics 图标。等待启动 IM Diagnostics。
6. 选择
Yes （是）以继续。
CAUTION
小心
在安装 BEC 对正模板时，确保对正模板不会与 BEC 传感器发生物理接触。物理接触可
能会改变传感器位置并损坏传感器。
