送料器调校 本文档支持 Radial 机器 。 第 34 页，共 164 页 52986207 修订版 A Radial 机器调校指南 4. 插入一片 0,254 mm (0.010 in.) 塞尺 （如 图 31 所示） 并观察千分表的移动 量。 千分表移动量必须小于 +0,0127 mm (+.0005 in.) 。 图 31. 插入塞尺 例如： Inser t 0.254mm (0.0 10 in) F eele r Ga uge…
送料器调校
本文档支持 Radial 机器。
第
34
页，共
164
页
52986207 修订版 A Radial 机器调校指南

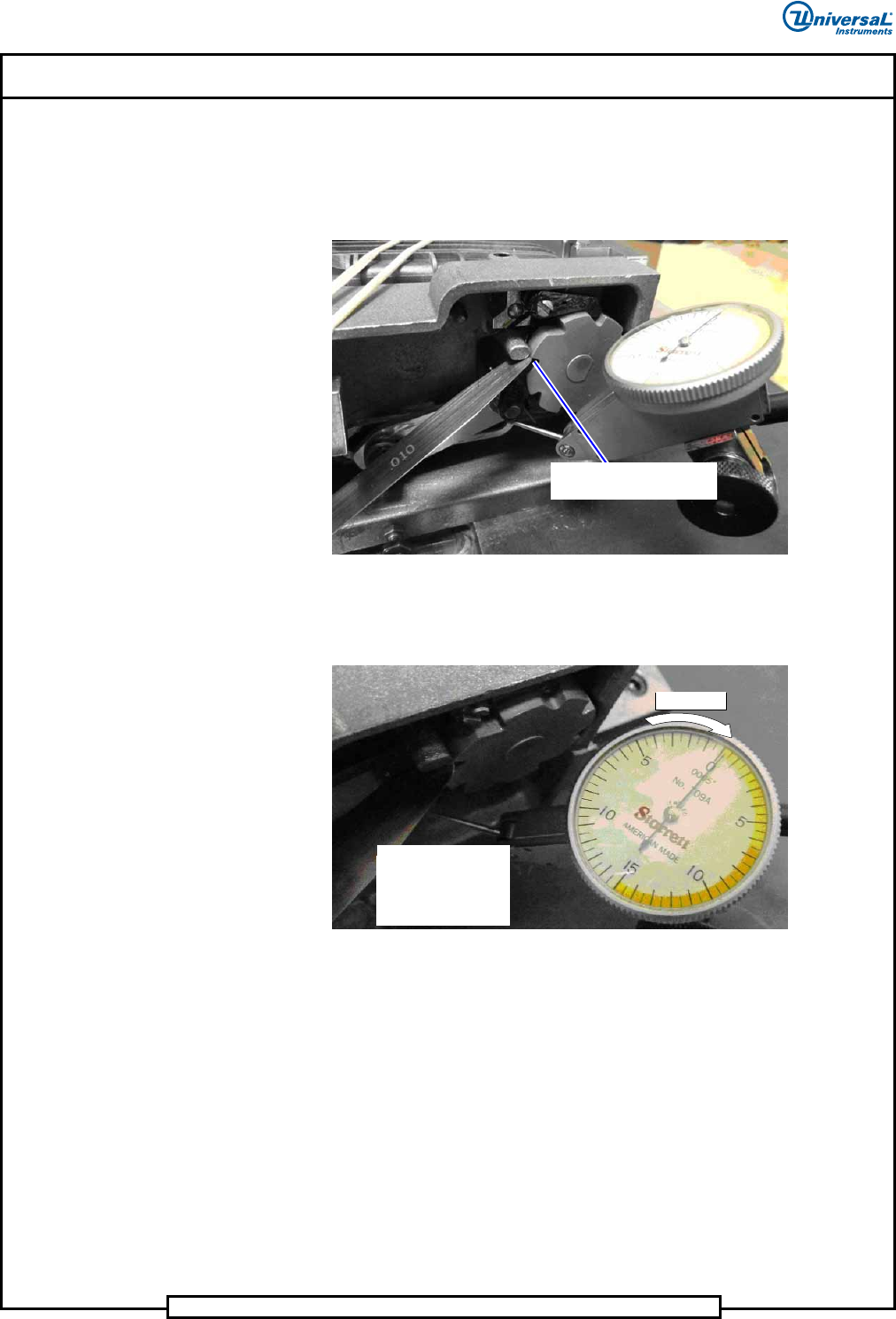

4. 插入一片 0,254 mm (0.010 in.) 塞尺（如图 31 所示）并观察千分表的移动
量。
千分表移动量必须小于 +0,0127 mm (+.0005 in.)。
图
31.
插入塞尺
例如：
Insert 0.254mm (0.010 in)
Feeler Gauge as shown
插入 0.254mm
(0.010 in)
Example:
Dial Indicator shows
Acceptable Gap
of +0.0002"
+ Direction
+ 方向
示例：千分表显
示可接受的间隙
+0.0002"
送料器调校
第
35
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

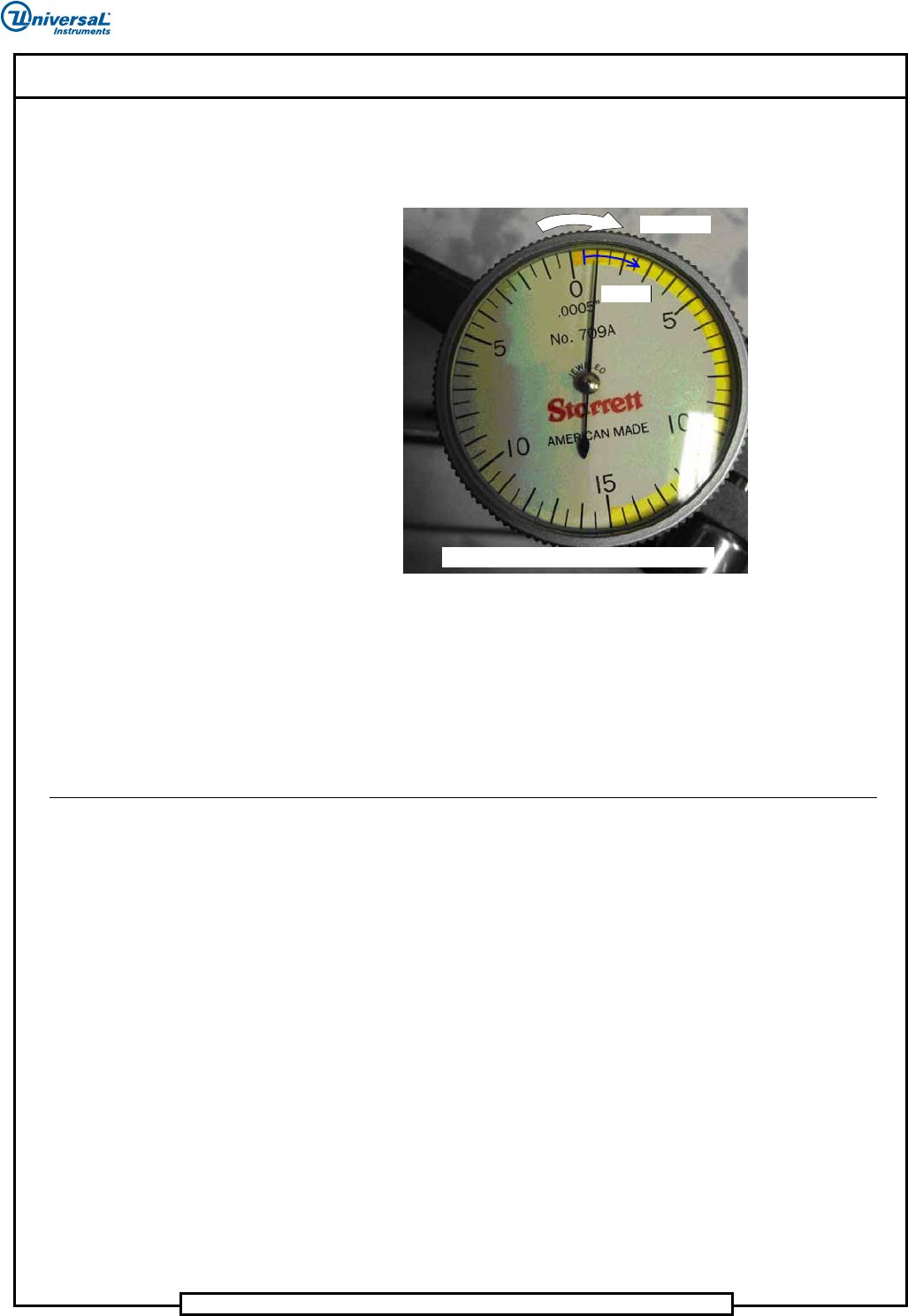

5. 如果千分表移动量大于 +.0005（如图 32 所示），则该间隙不可接受。必须
调整回程停止。请参阅 第 37 页的 “ 回程停止调整 ”。
图
32.
不可接受的间隙
6. 将上述间隙调整正确后，使用塞尺确认该间隙不大于 0,3556 mm (0.014 in.)。
如果塞尺松弛，则表明间隙大于最大值 0,3556 mm (0.014 in.)，必须调整回
程停止。请参阅 第 37 页的 “ 回程停止调整 ”。
步骤结束。

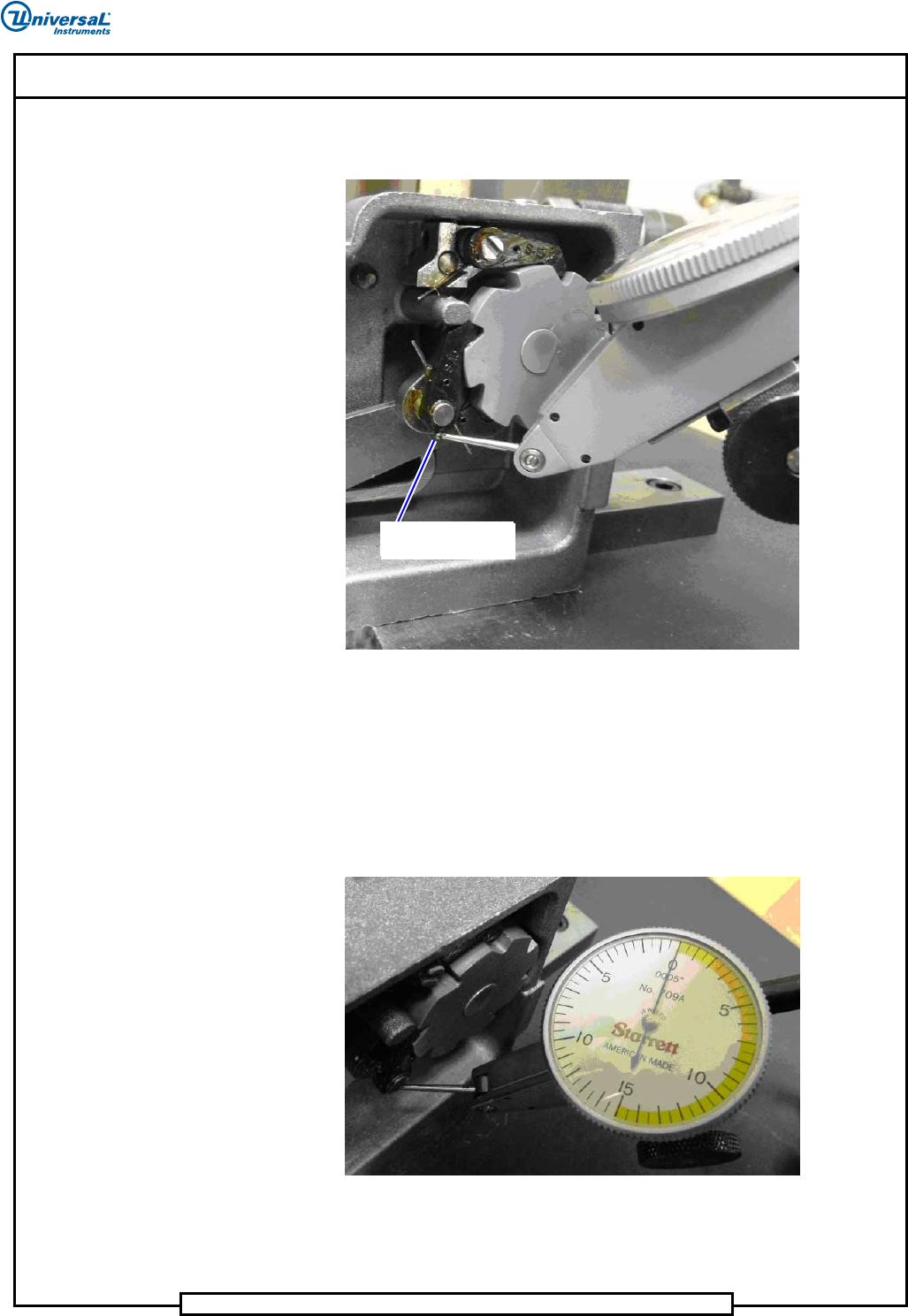

验证止回间隙
要验证止回间隙，请执行以下操作：
1. 转动送料器，使高轮齿标记位于 12 点钟位置 （如图 33 所示）。
2. 调校棘爪下面的千分表（如图 33 所示）。确保将千分表基座置于送料器固
定板左侧。
3. 应用 0,254 mm (0.010 in.) 预紧量，并将千分表调零。
more than + .0005 in. = Unacceptable Gap
+ Direction
Not OK
+ 方向
不正
大于 + .0005 in. = 不可接受的间隙
