插件头组件调校
本文档支持 Radial 机器。
第
54
页，共
164
页
52986207 修订版 A Radial 机器调校指南

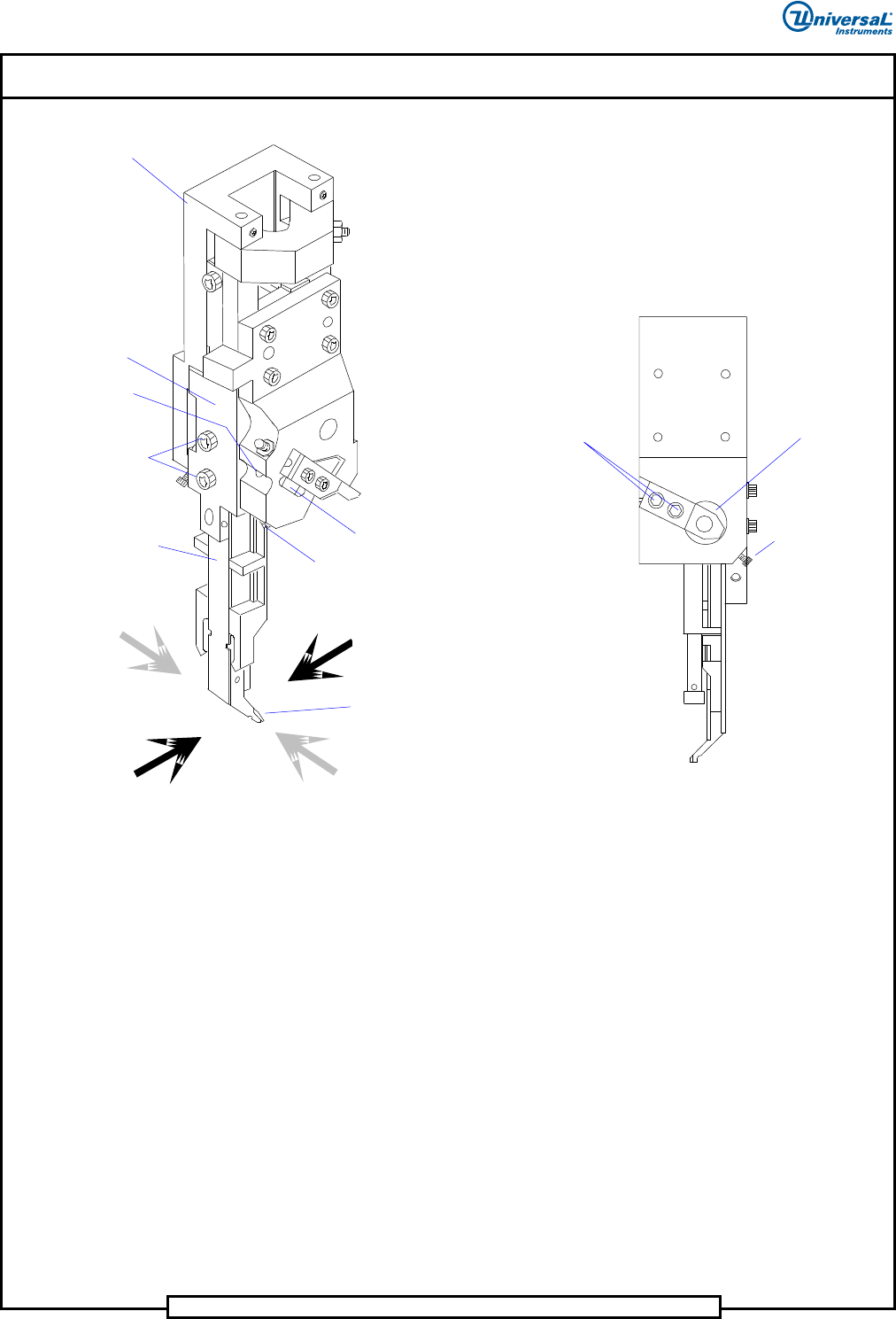

图
42.
滑块与本体之间的移动
Housing
Set Screw
(F)
Block
Jaw Guide
Assembly
Jaw Guide
Eccentric Shaft (G)
Roller (E)
Screws (K)
Roller (D)
Screw (J)
Direction of front
to back motion
Step 5
Direction of side
to side motion
Step 4
Cap Screws
(U)
本体
滑块
顶丝 (F)
固定
螺丝 (U)
导向爪组件
滚轮 (E)
偏心轴 (G)
第 5 步中的前
后移动方向
导向爪
第 4 步中的侧
向移动方向
螺丝 (K)
滚轮 (D)
螺丝 (J)
插件头组件调校
第
55
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
2. 在固定本体的同时，在导向爪组件的完全行程范围内移动导向爪组件，
使其到达全程上位和全程下位。图 43。确保导向爪组件能够顺利地上下移
动，并且滚轮 D 和 E 能够无粘滞地转动。

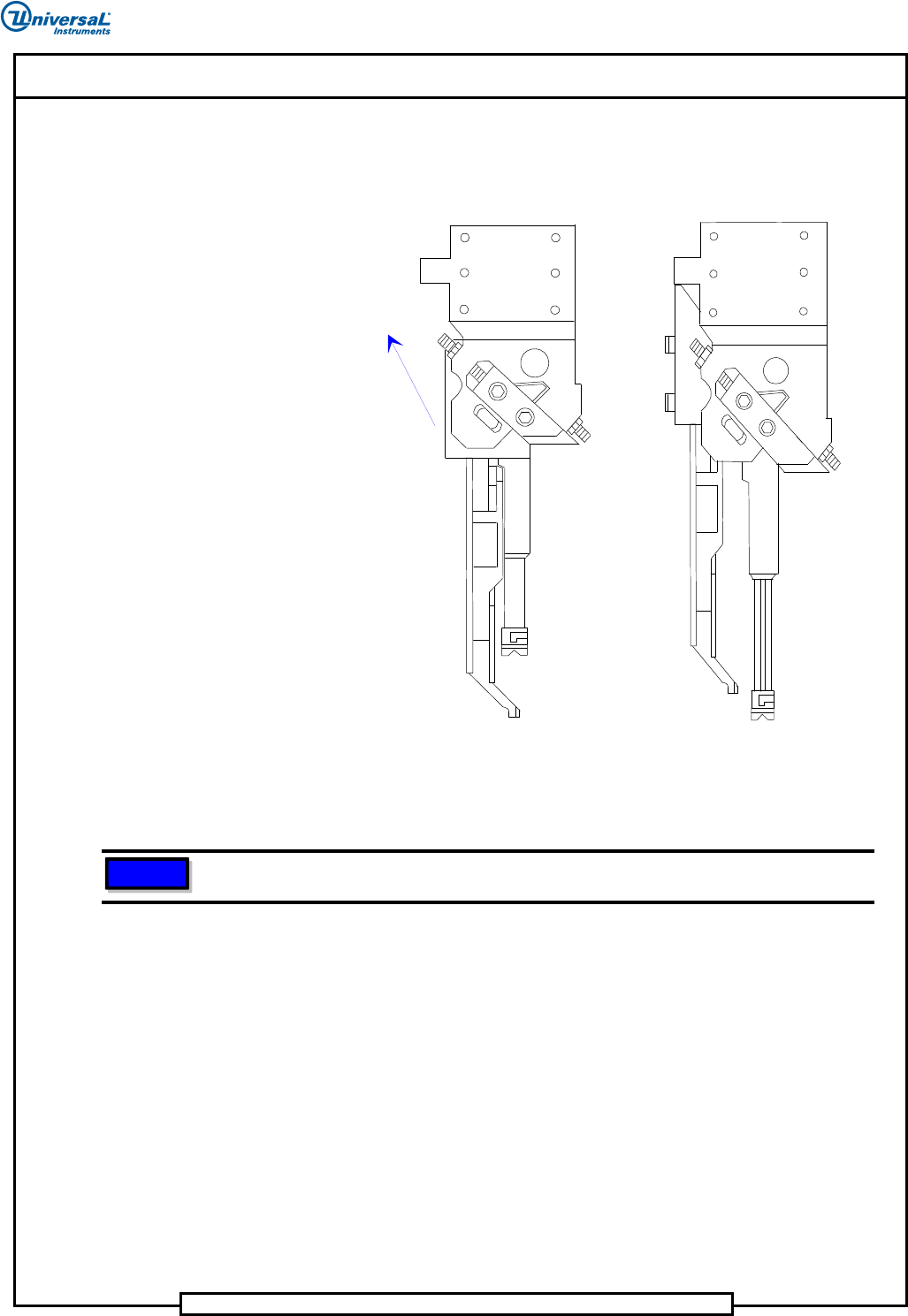

图
43.
移动导向爪组件
3. 如果无需调整，请参阅 第 56 页的 “ 插件头对中调整 ”。如果存在移动幅度
过大或粘滞现象，或滚轮没有转动，则继续下列步骤。
4. 为消除幅度过大的侧向移动或滚轮 E 的粘滞现象，请拧松顶丝 F 并沿任一
方向转动偏心轴 G，直至滚轮 E 能够自由移动。接下来，沿顺时针方向转
动偏心轴 G，直至感到轻微阻力。此时不要继续调整。检查能否在上位 /
下位之间顺利地移动，并且没有幅度过大的侧向移动。根据需要重新调整
偏心轴 G。在偏心轴 G 获得满意的调整效果后，拧紧顶丝 F。
5. 为消除幅度过大的前后移动或滚轮 D 的粘滞现象，请拧松然后用手指拧紧
螺丝 K。调整螺丝 J，小心不要拧得过紧，同时检查能否在上位和下位之
间平滑地移动，并且没有前后移动。根据需要重新调整螺丝 J。在螺丝 J 获
得满意的调整效果后，拧紧螺丝 K。
6. 重新检查导向爪组件能否平滑地执行上 / 下运行，以及是否存在幅度过大
的前后和侧向移动。如果不存在幅度过大的移动或粘滞现象，并且两个滚
轮都能顺利地转动，则无需进一步调整。如果仍存在移动或粘滞现象，则
根据需要重复上述过程。
Down Position
Up Position
Pull Jaw Block up
and forward in the
direction shown
按图示方向向
上和向前拉动
导向爪滑块
下位
上位
注意
在执行第 4 步和第 5 步时，请参考图 42。
插件头组件调校
本文档支持 Radial 机器。
第
56
页，共
164
页
52986207 修订版 A Radial 机器调校指南
7. 在将插件头重新安装到机器之前，检查插件头的对中情况。请参阅 第 56 页
的 “ 插件头对中调整 ”。
步骤结束。
插件头对中调整
此过程旨在确保将插件头与印刷电路板正确地对正，以实现 0（零）、 +90 和
-90 度旋转。
先决条件：
从机器上拆下插件头
专用工具：
• 平面板
• 千分表和底座
• 对中治具
步骤：
要调整插件头对中，请执行以下操作：
1. 在尝试读取任何读数之前，确保平面板、对中治具和千分表底座都是干
净的。
2. 请参阅图 44。将对中治具置于平面板之上，参考平面位于其上。从推片上
取下滚花螺母、弹簧和轴固定治具。
Centering xture
Fi
Surface Plate, Dial Indicator
and Bas
e
平面板、千分表和底座
对中夹具
注意
请注意，对中治具在主机块中加工了 2 个参考平面。它们适用于使用 2 个有脚调校工
具（料号 43533901）的 Radial 5 插件头。对于 Radial 8 插件头，无需任何调校工具。
直接在导向爪平面获取读数。
