Model DECAN Series Company SAMSUNG TECHWIN Module 3.7 P ARAMETER V ersion 01 Tit le 检查 MOTOR 负荷率 Page 3-7-3 Note 6. 以相同方法 确认 6 、 9 、 12 、 15 、 18 位置的负荷率 7. 确认负荷率 后，将 Motor Driver 设定 为原来状态 - 按下 [SET] - 按下 [ △ , ▽ ] 选择 模式后…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.7 PARAMETER
Version
01
Title
检查MOTOR负荷率
Page
3-7-2
Note
[检查 MOTOR 负荷率]

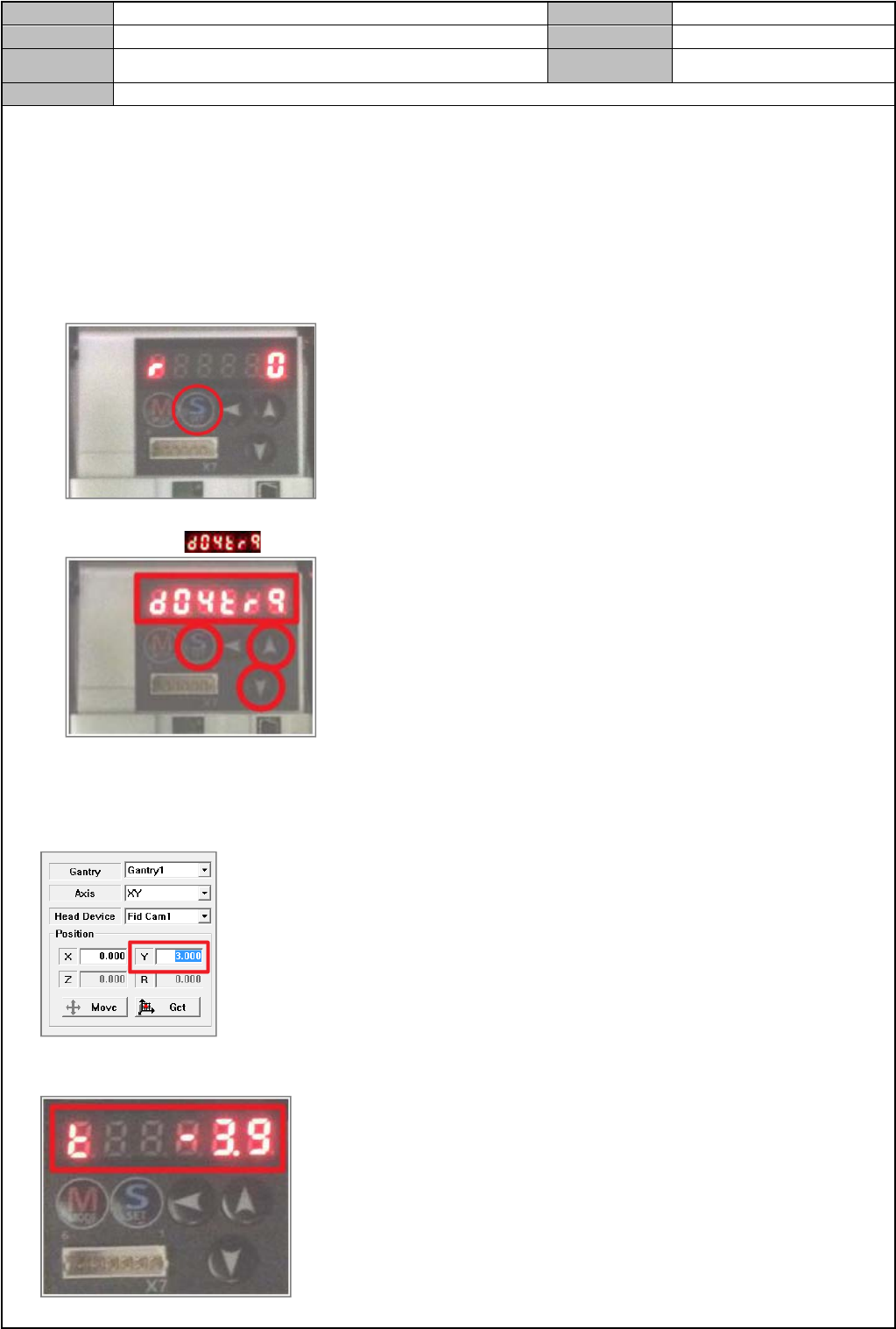

1. 在 MMI 进行原点复位(Homing)
2. Motor Driver Setting (前面: FY1, FY2)
- 按下[SET]
- 按下[△,▽]选择 模式后，按下[SET]按钮
3. 在 MMI 执行 Manual Tool
4. 在 Manual Tool 选择 Gantry1、XY 轴，在 Y 位置输入“3.0”后，选择[MOVE]
5. 确认 Motor Driver 设定窗后，确认 FY1、FY2 的负荷率是否 0±5 以内
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.7 PARAMETER
Version
01
Title
检查MOTOR负荷率
Page
3-7-3
Note

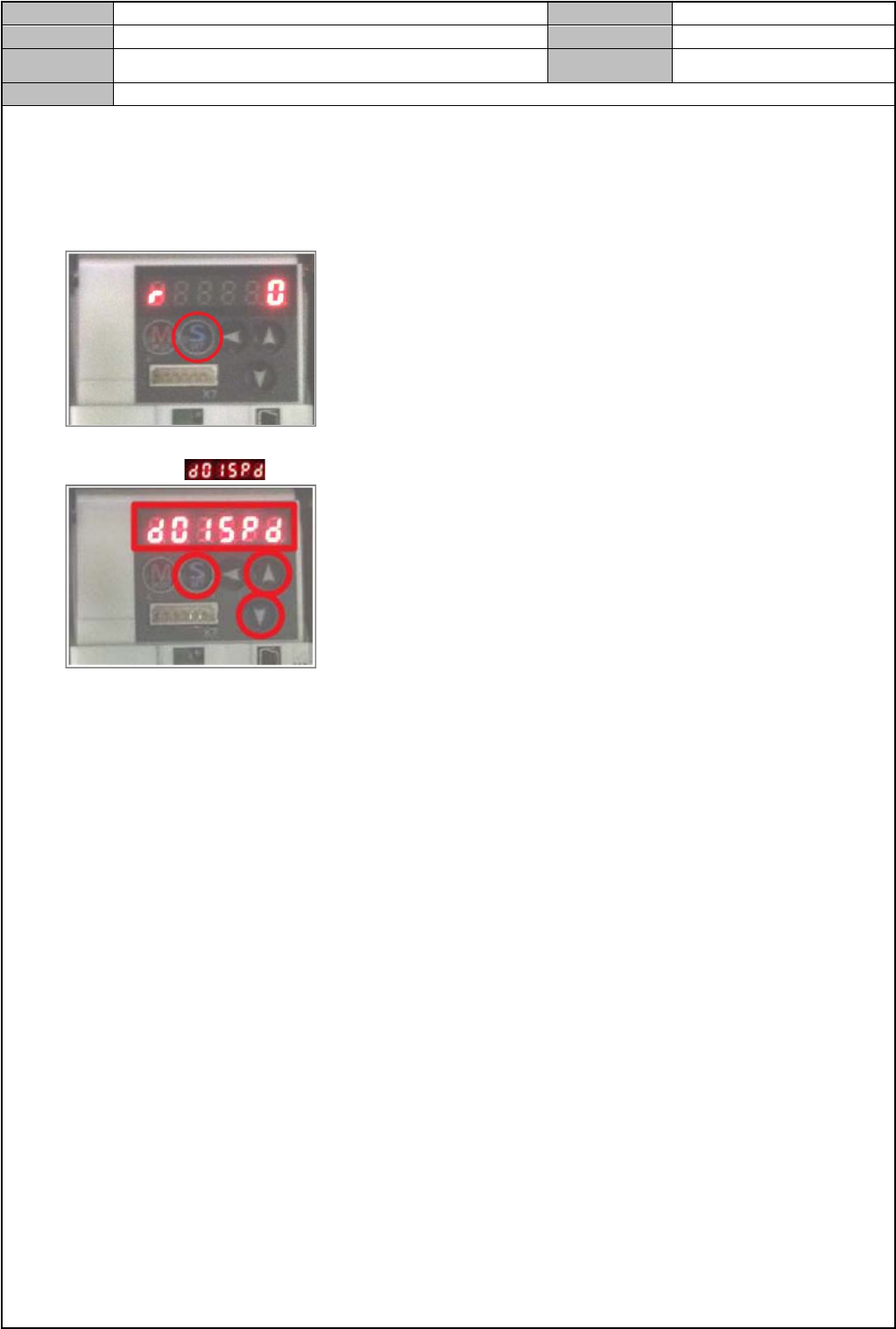

6. 以相同方法确认 6、9、12、15、18 位置的负荷率
7. 确认负荷率后，将 Motor Driver 设定为原来状态
- 按下[SET]
- 按下[△,▽]选择 模式后，按下[SET]按钮
8. 以相同方法测定 Gantry2(后面: RY1, RY2)的电机负荷率
- 测定位置(Y): 966, 963, 960, 957, 954, 951
* 参考事项
Motor的负荷率超出规格，重新进行FY1、FY2轴原点设定及COMMUTATION OFFSET
- Motor 负荷率规格：0±5
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.7 PARAMETER
Version
01
Title
Motor Driver Parameter download(X, Y, S)
Page
3-7-4
Note
[MOTOR DRIVER PARAMETER DOWNLOAD(X, Y, S)]

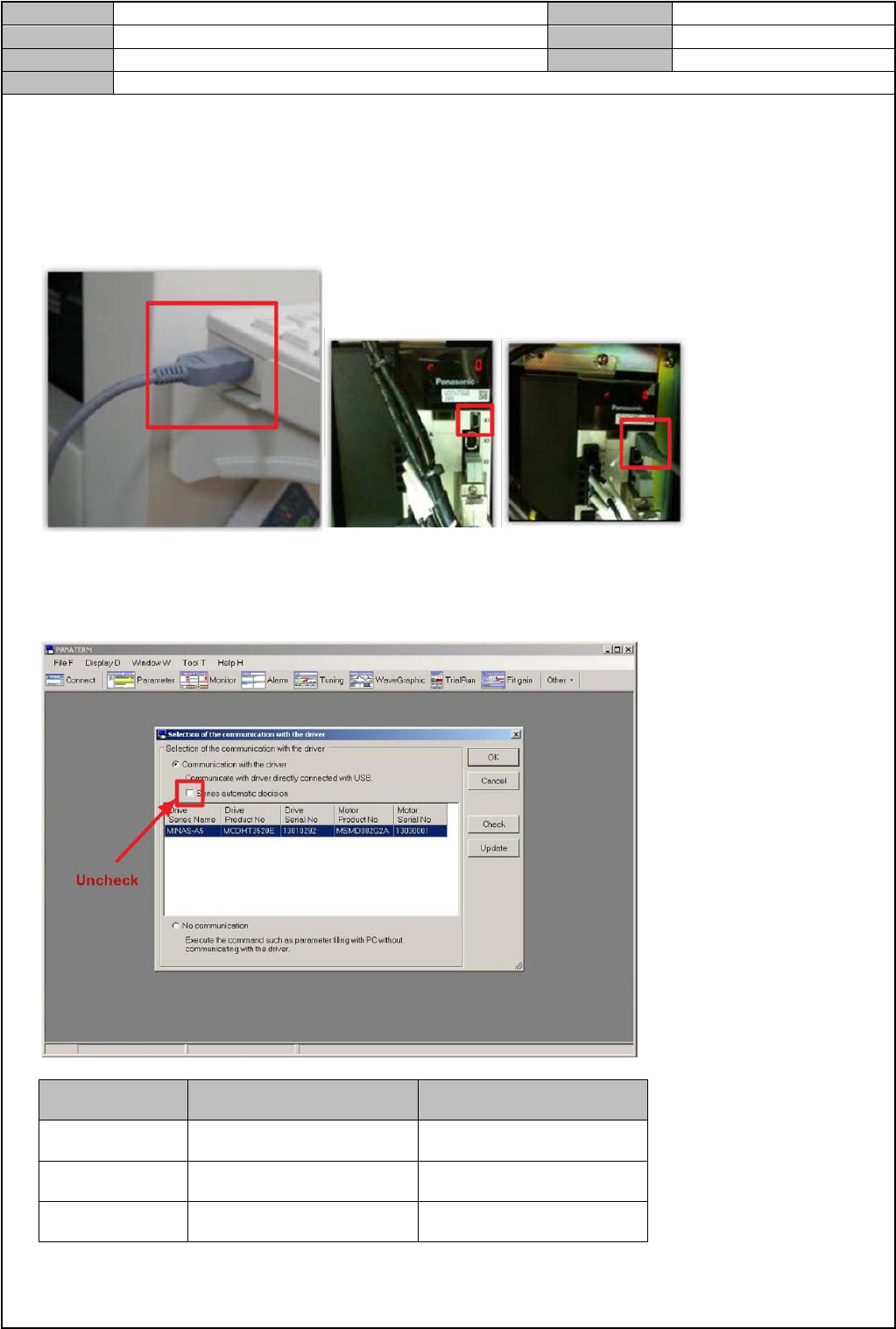

1. 设备的 PC 上复制参数文件
2. 用 Parameter Cable 连接 Keyboard USB Port 和 Y1 Motor Amplifier 的 X1 端子
3. 执行 PANATERM Ver.5.0 程序
4. 确认 Driver/Motor 信息后，按下[OK]
分类
Driver Product No. Motor Product No.
Y轴
MDDHT554LA2 -
X轴
MCDKT3520E MHMD082G1A
S轴
MADKT1505E MSMD5AZG1A
