Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le 设定 HEAD BLOW 及 V ACUU M(L2) Page 3-1 1-8 Note  确认 Head V acuum 启动 1. 手动下拉 Head1~6 的 Z 轴后，安装 CN040 喷嘴 2. Blow Off 状态下，边打开 / 关闭各 Head 的 Va c …

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.11 HEAD

Version

Title

设定HEAD BLOW及VACUUM(L2)

Page

3-11-7

Note

[设定 HEAD BLOW 及 VACUUM(L2)]

 确认 Main Air Setting

确认 Digital Gauge 值是否 0.5 Mpa(Spec 0.45~0.55Mpa)及设定

 确认气动 Current Level

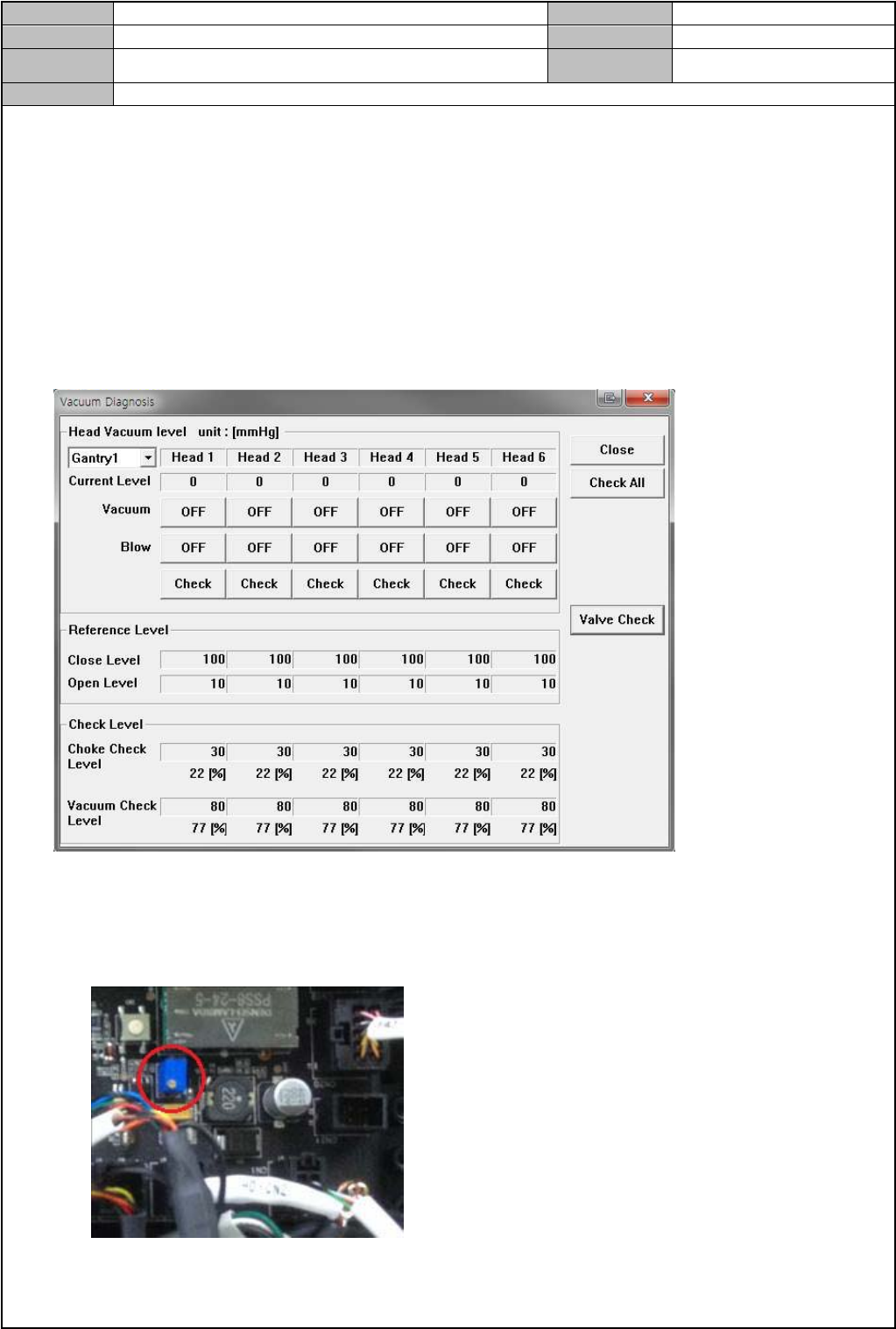

1. 选择 MMI <Diagnosis> → <Vacuum>

2. Vacuum/Blow Off 状态下，确认 Current Level

 确认 Current Level 是否符合于 0±9 mmHg

 不符合时，调整 Head IO Board 的 VR，重新设定

3. 以相同方式确认 Gantry2 的 Head 7~12

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.11 HEAD

Version

Title

设定HEAD BLOW及VACUUM(L2)

Page

3-11-8

Note

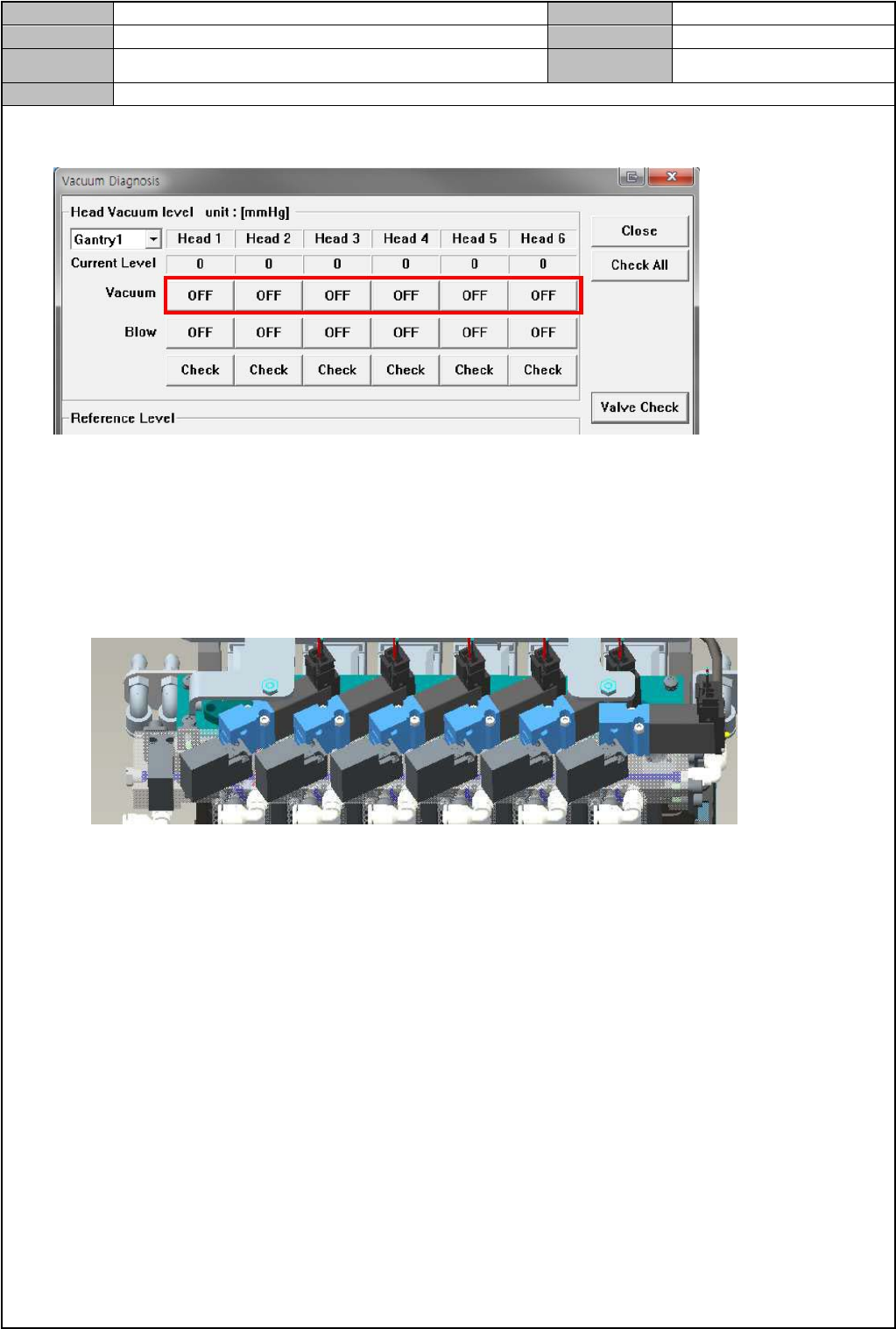

 确认 Head Vacuum 启动

1. 手动下拉 Head1~6 的 Z 轴后，安装 CN040 喷嘴

2. Blow Off 状态下，边打开/关闭各 Head 的 Vacuum，边确认是否生成 Vacuum 及其 Current 值

 On 时，Vacuum 必须为 480mmHg 以上

 Vacuum On/Off 时，确认 Sol Valve 的 Vacuum LED 是否亮灯

3. Vacuum On 状态下，堵住喷嘴时，确认其真空度是否 600mmHg 以上

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.11 HEAD

Version

Title

设定HEAD BLOW及VACUUM(L2)

Page

3-11-9

Note

 确认 Head Blow 启动及设定

1. 在 Off 状态下，将 Vacuum 逐一变更为 On

2. 调整 Blow 值的 Speed Control 后，调整 Current 值为-70~-90mmHg 以内

 调整后，固定以免松开螺母

 Vacuum On/Off 时，确认 Sol Valve 的 Vacuum LED 是否亮灯
