Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title

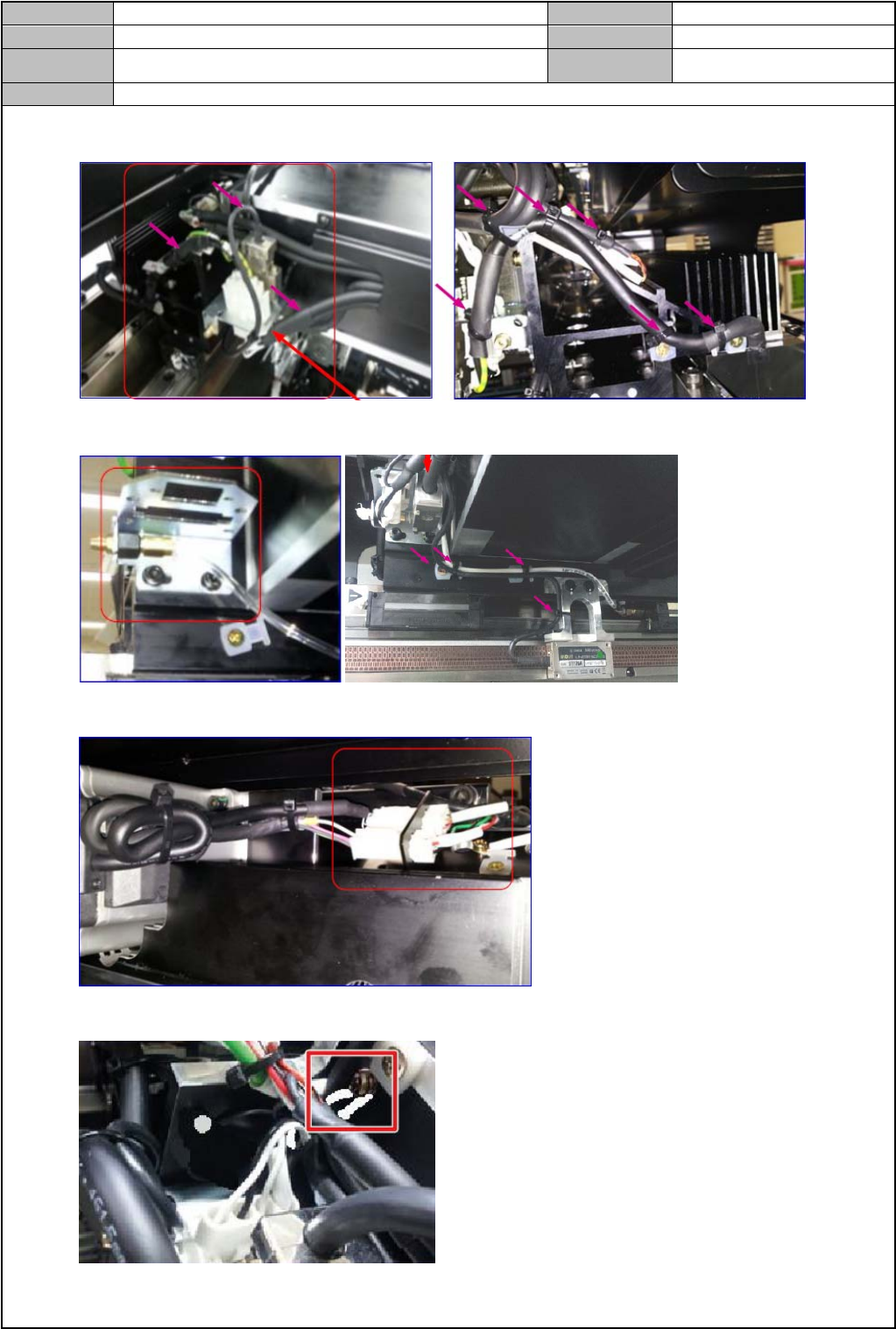

XY-DUCT的X轴CABLE布线
Page
3-16-9
Note
Y轴电机电缆布线
Linear-Scale 电缆布线
X轴电机电缆布线
接地电缆布线
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title
XY DUCT组装后检查
Page
3-16-10
Note
[XY DUCT 组装后检查]
项目 标准
1
确保将 HEAD 部尽量紧贴于 X (-)方向，然后
确认电缆之间有无干扰
应有 10~15mm 的间隙
2
确认上部 BKT CONNECTOR 拧紧状态 拧紧螺栓 11 处
3
确认 Y FRAME 上折弯 X FRAME 部分的 X
FARME 与 FALT CABLE 的高度
15mm 或以下
4
确认 AIR 布线连接部的 I MARKING 18 处 AIR 布线部 I MARKING
5
完成 FLAT CABLE 布线后，确认 IMARKING 14 处 FLAT CABLE 布线部的 I MARKING
6
完成 FLAT CABLE 布线后，确认噪音 不应发生噪音
7
确认 Z 电机驱动器 COVER 与 FLAT CABLE
之间有无干扰
不应有干扰
8
确认填写 X1-XY-CABLE-DUCT SERIAL
NUMBER
填写 SERIAL NUMBER
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title

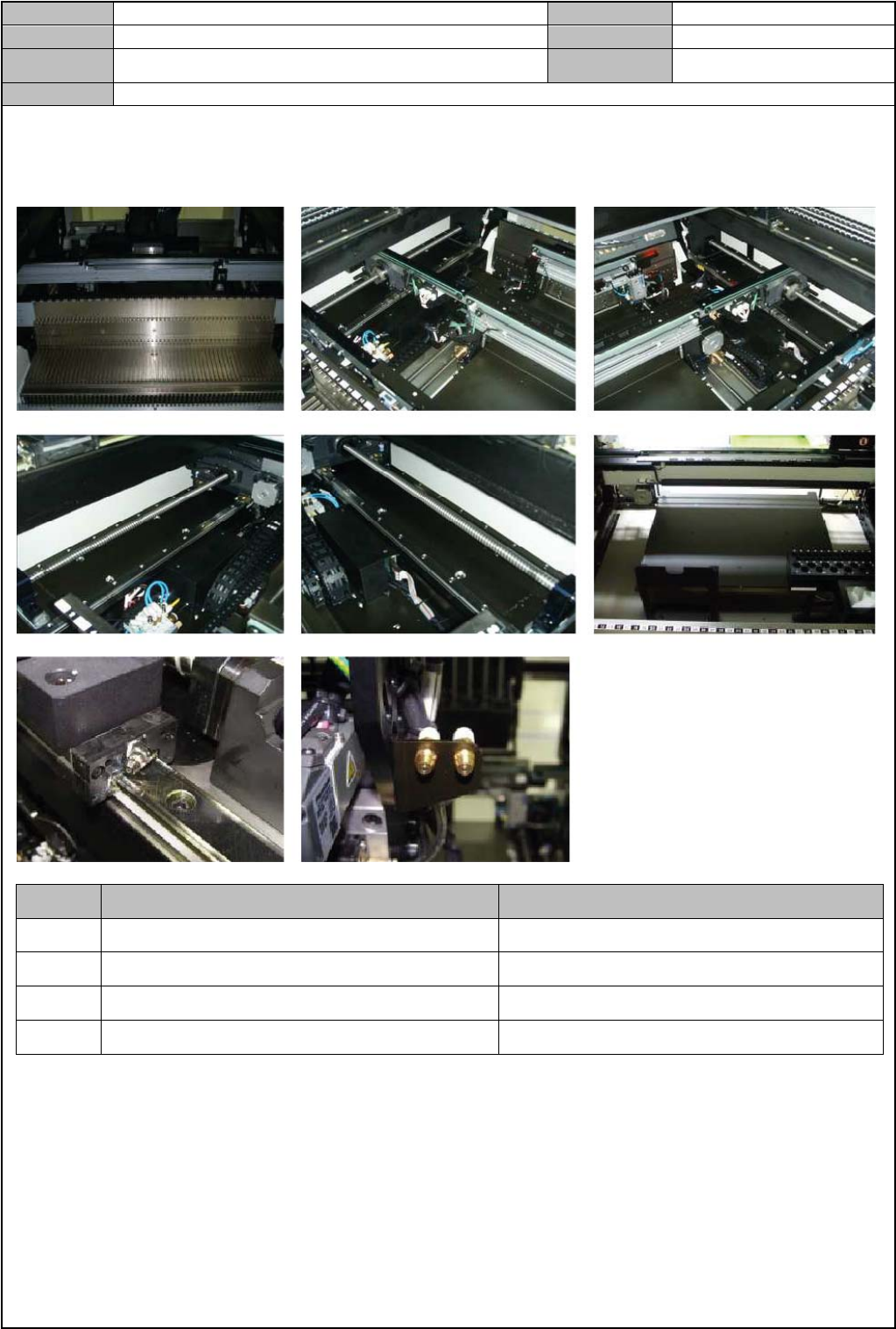

XY外观检查
Page
3-16-11
Note
[XY 外观检查]
No.
项目 标准
1
设备内部有无异物 用吸尘器清洁
2
有无废润滑脂残留物 用干净抹布清洁
3
盖板外观有无破损 涂色或更换撕痕及破损之处
4
润滑脂注入口有无异物 用干净抹布清洁
