Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le 注入润滑脂 (F2) Page 3-1 1-60 Note [ 注入润滑脂 (F2)] Head Grease 软管布线 位置 长度 1 左侧 LM 上部 85mm 2 左侧 LM 下部 190mm 3 右侧 LM 上部 95mm 4 球形螺丝 210mm 5 右侧 LM 下…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title

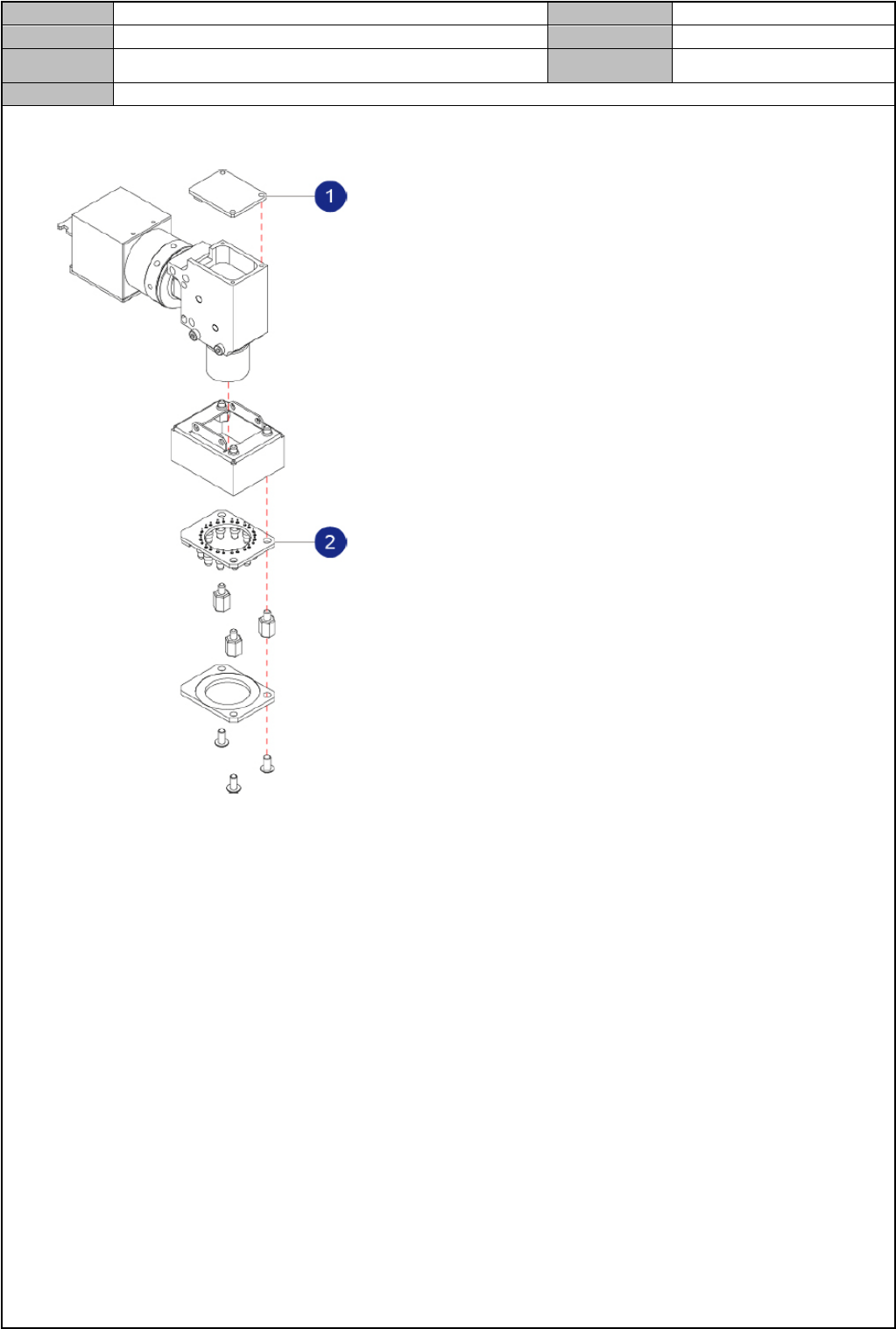

更换FIDUCIAL CAMERA照明LED
Page
3-11-59
Note
5. 如下拆卸 Fiducial Camera
① 同轴照明 LED
② Outer 照明 LED
6. 更换新照明 LED
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title

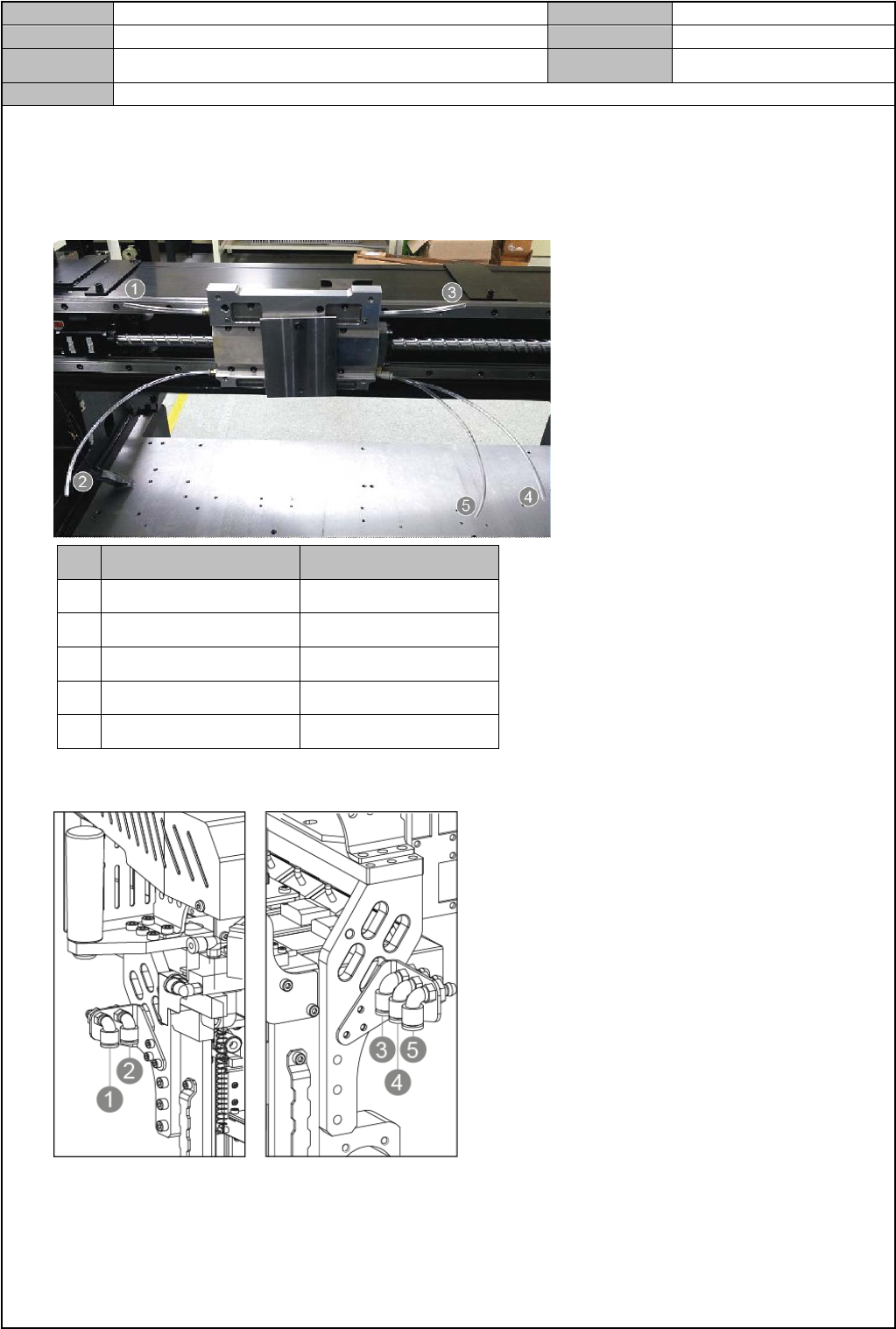

注入润滑脂(F2)
Page
3-11-60
Note
[注入润滑脂(F2)]
Head Grease 软管布线
位置 长度
1
左侧LM上部
85mm
2
左侧LM下部
190mm
3
右侧LM上部
95mm
4
球形螺丝
210mm
5
右侧LM下部
250mm
Head Grease 软管布线
① 左侧 LM 下部
② 左侧 LM 上部
③ 右侧 LM 上部
④ 球形螺丝
⑤ 右侧 LM 下部
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title

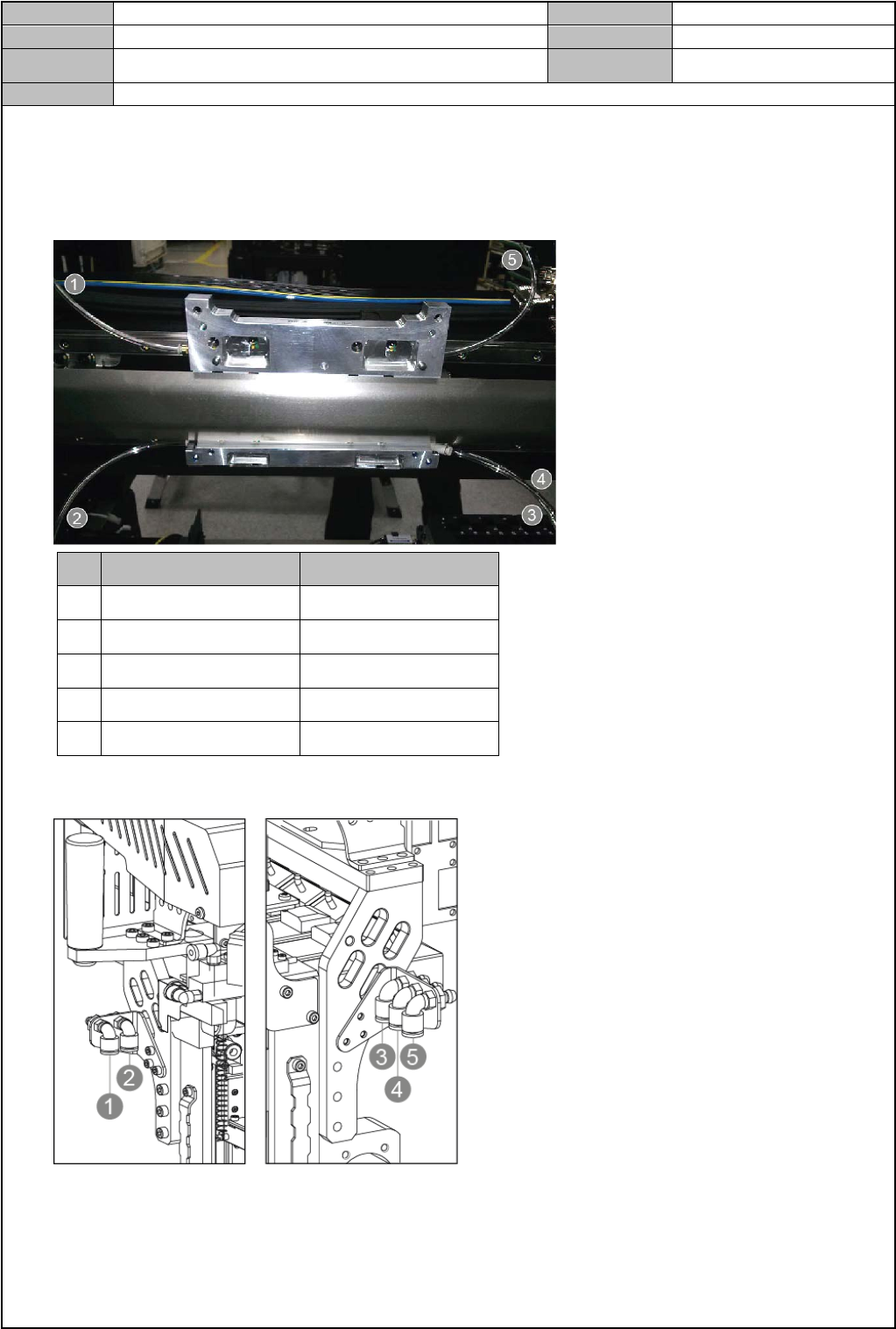

注入GREASE(L2)
Page
3-11-61
Note
[注入 GREASE(L2)]
Head Grease 软管布线
位置 长度
1
左侧LM上部
85mm
2
左侧LM下部
190mm
3
右侧LM下部
250mm
4
球形螺丝
210mm
5
右侧LM上部
95mm
Head Grease 软管布线
① 左侧 LM 下部
② 左侧 LM 上部
③ 右侧 LM 上部
④ 球形螺丝
⑤ 右侧 LM 下部
