Model DECAN Series Company SAMSUNG TECHWIN Module 3.16 X-FRAME V ersion 01 Tit le 组装 FLA T CABLE Page 3-16-3 Note [ 组装 FLA T CABLE] 1. 注意组装时发生气动管道被 Flat Cable Guide 的 Rubber 压下 2. Flat Cable 内侧的 Air- 软管和 Guid e 之间，插入夹具 (…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title

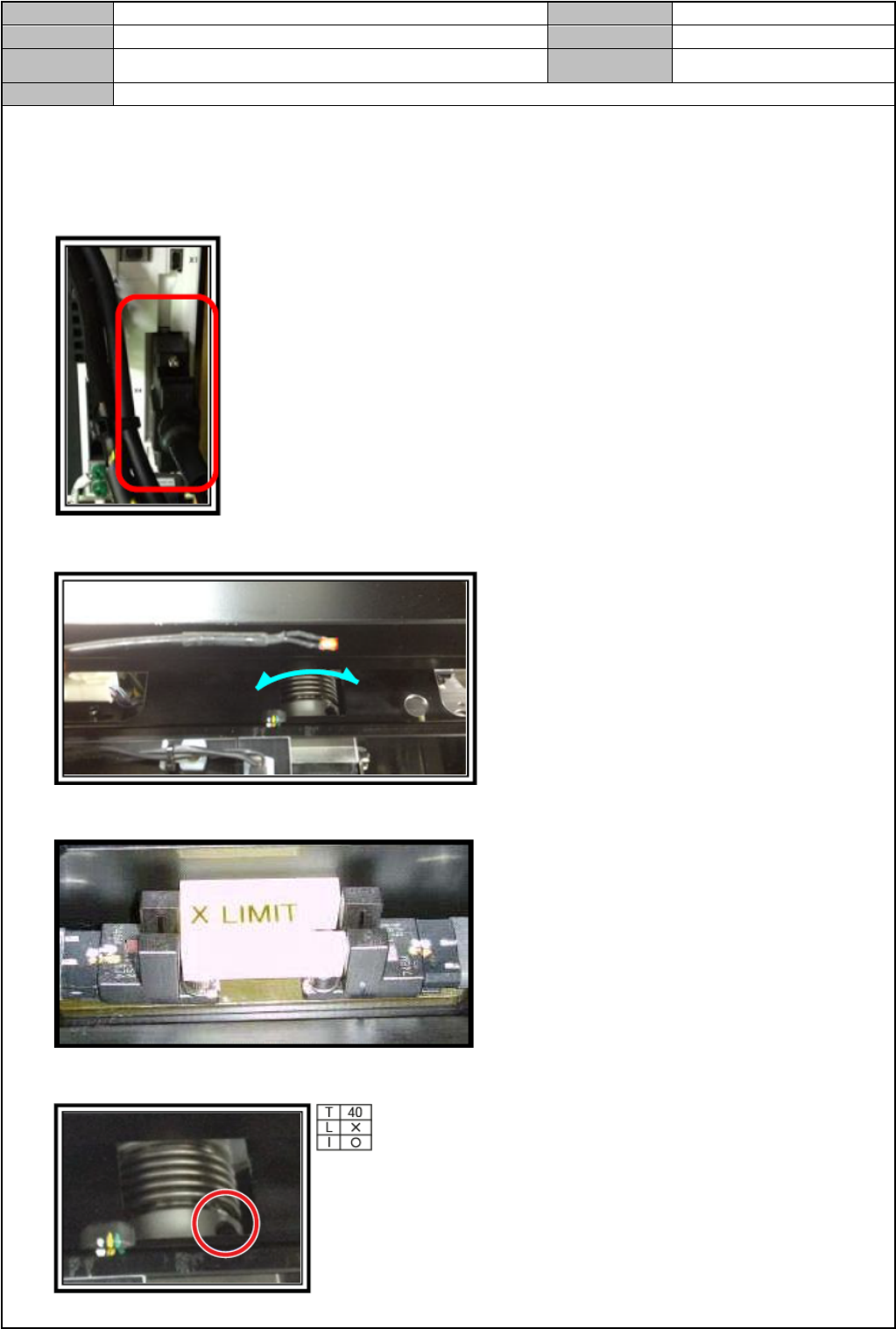

确认FX Z相及组装COUPLING
Page
3-16-2
Note
[确认 FX Z 相及组装 COUPLING]
1. FX Command Connector 上连接 Z 相夹具
2. 旋转 FX 电机轴，寻找 Z 相
3. 为使 FX 轴 Home Sensor 与 Sensor Dog 的间隔为 6mm，移动 X 轴
4. 用扭力扳手，在 X 轴固定 Coupling
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title

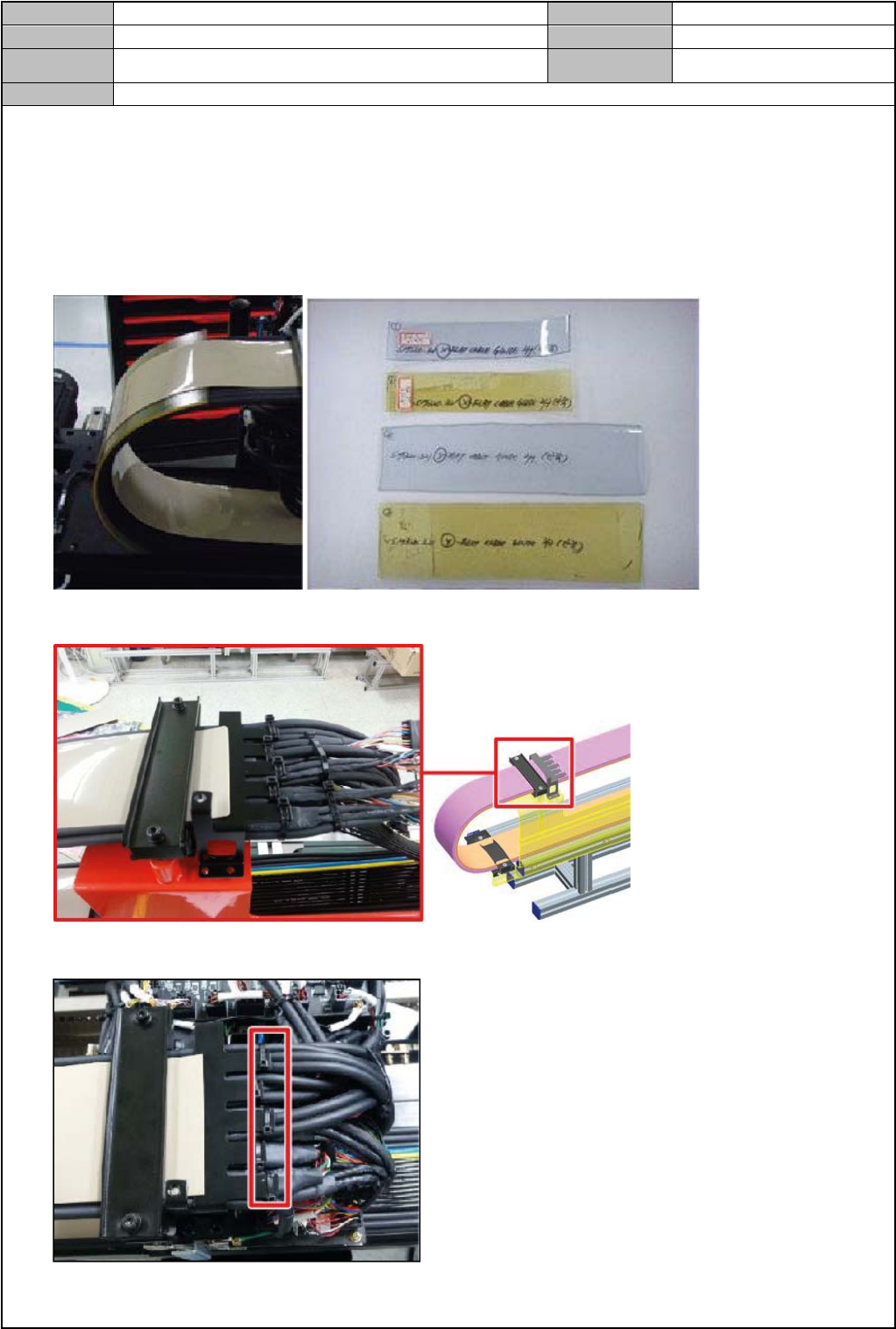

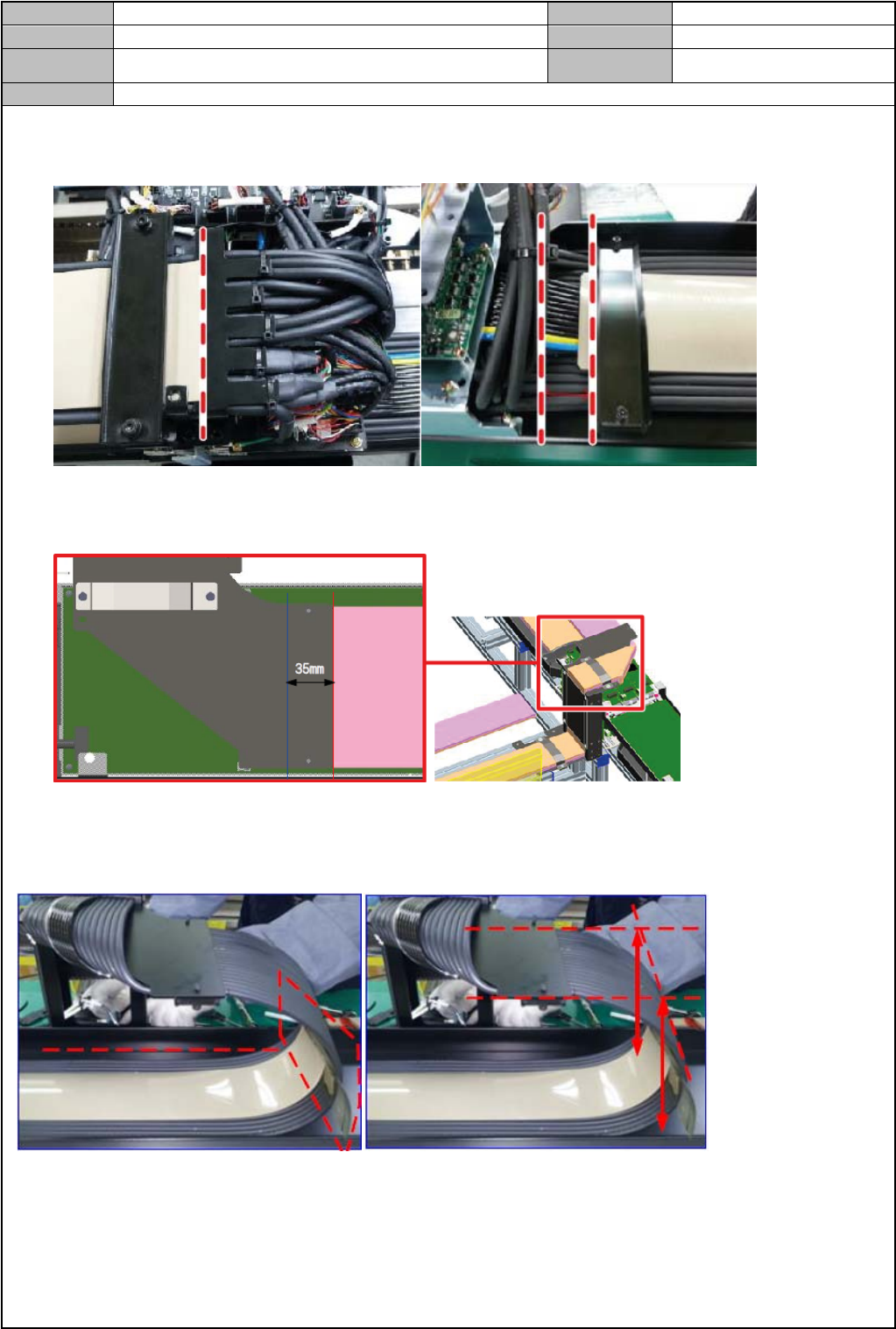

组装FLAT CABLE
Page
3-16-3
Note
[组装 FLAT CABLE]
1. 注意组装时发生气动管道被 Flat Cable Guide 的 Rubber 压下
2. Flat Cable 内侧的 Air-软管和 Guide 之间，插入夹具(插入位置：位于 R 末端)
3. Flat Cable 的内侧、外侧各插入 Guide -Mat
4. 用系带固定三根电缆
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title
组装FLAT CABLE
Page
3-16-4
Note
5. 在托架末端，切断 Flat Cable 的 Guide Mat 末端的 Head 部分，X 轴中心与 Y 轴的距离为 30~35m
m
6. 固定托架时，在 Flat Cable 的标记线的 35mm 之处再表示其标记线，组装为其标记线与 BKT 末端
面一致
7. 将 Guide Mat 紧贴于 GAP 夹具，检查平行状态后，拧紧螺栓，固定
8. 确保参考使用标记，与 Flat Cable 保持直角插入 GAP 夹具
