Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01

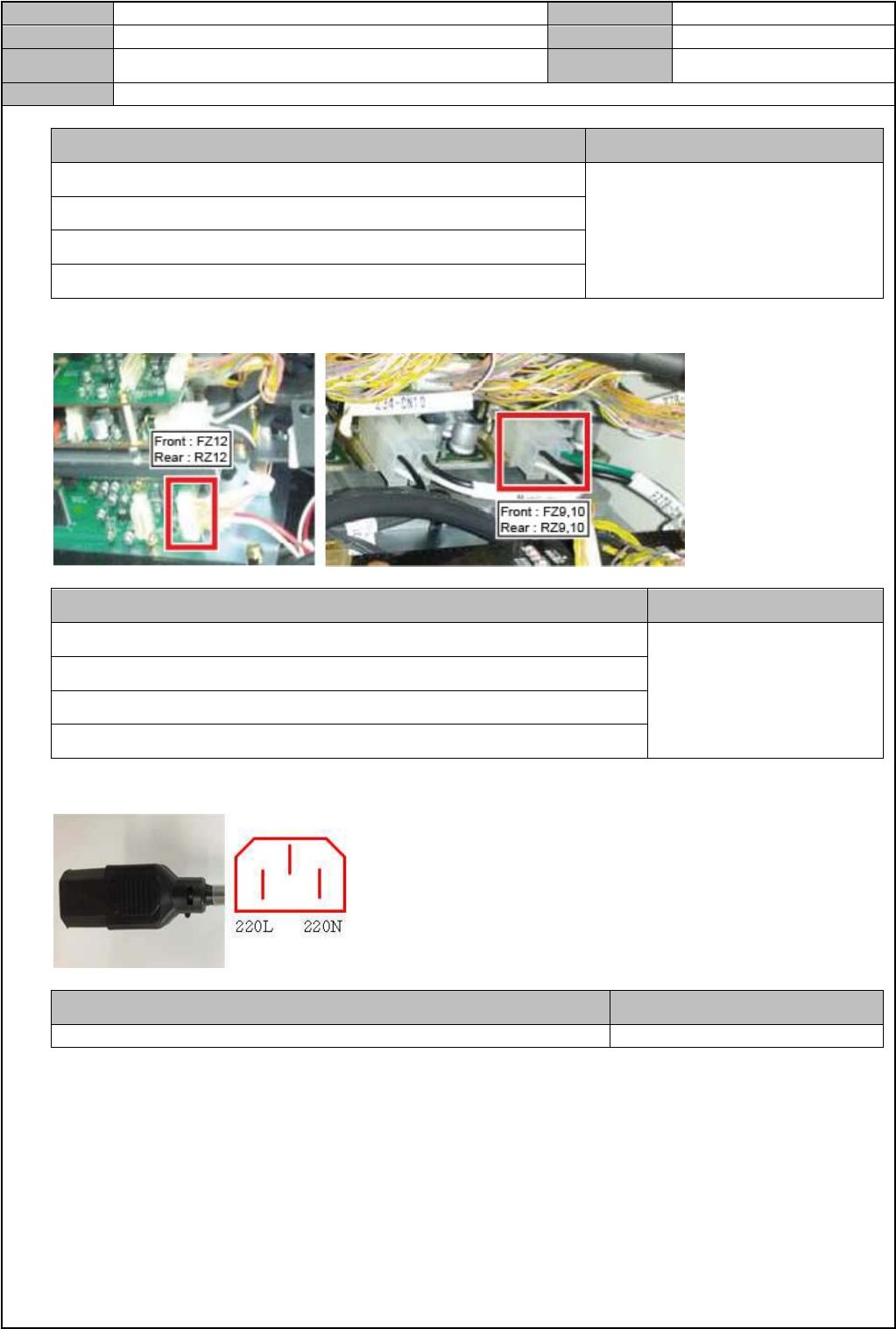

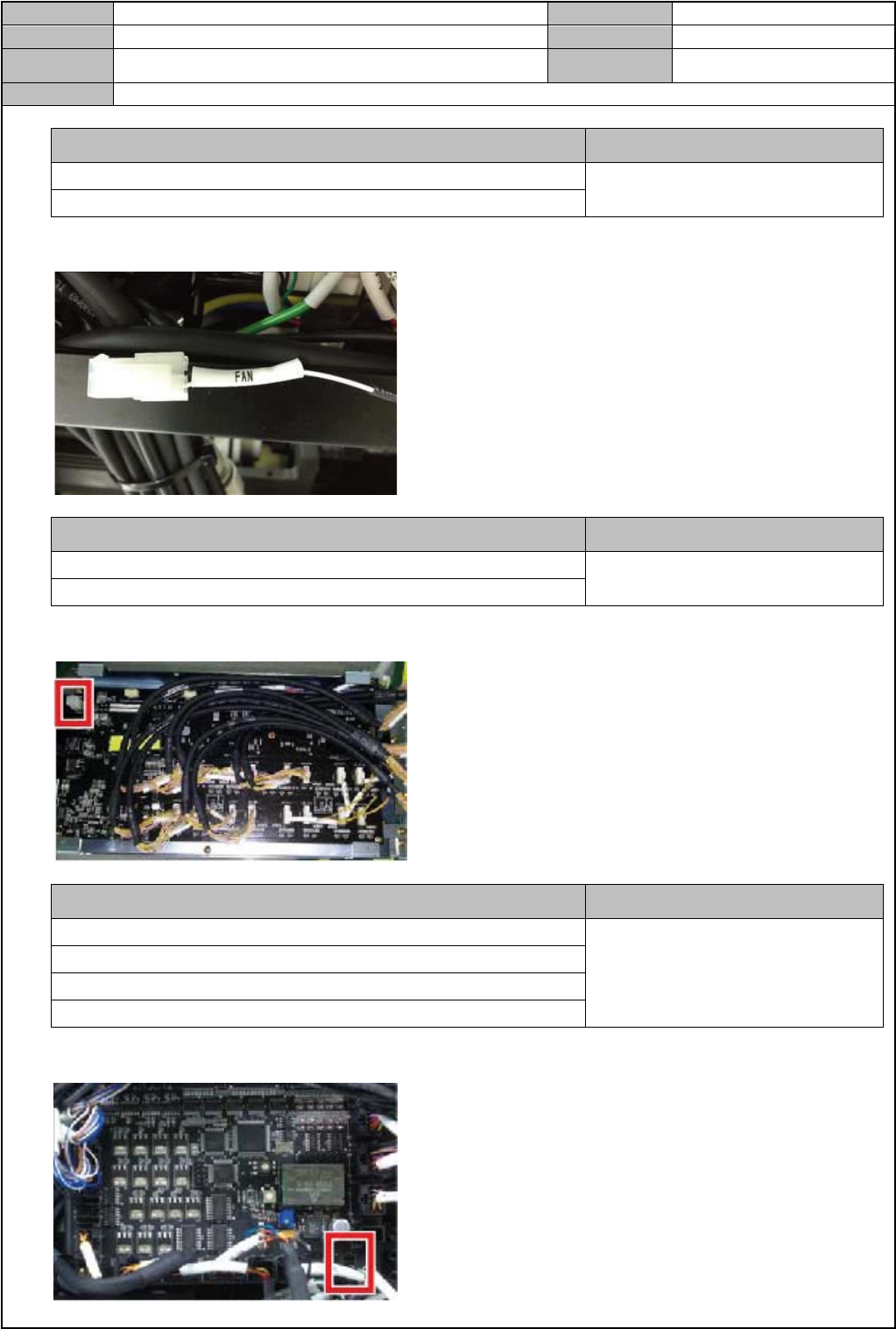

Title
电压CHECK TEST
Page
3-19-18
Note
7. 测定 Rear Feeder IF Board CN4 电源
检查地方 检查标准
REAR FEEDER IF BOARD CN4 : CN4-1 号、CN4-3 号
DC 24V±0.72
REAR FEEDER IF BOARD CN4 : CN4-2 号、CN4-4 号
8. 测定 Conveyor IF Board CN4 电源
检查地方 检查标准
CONVEYOR IF BOARD CN4 : CN4-1 号、CN4-3 号
DC 24V±0.72
CONVEYOR IF BOARD CN4 : CN4-2 号、CN4-4 号
9. 测定 Axis Sensor Board CN1 电源
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-19
Note
检查地方 检查标准
AXIS SENSOR BOARD CN1 : CN1-1 号、CN1-3 号
DC 24V±0.72
AXIS SENSOR BOARD CN1 : CN1-2 号、CN1-4 号
10. 测定前后面 Z/R 轴 Drive Fan Power Cable 电源
检查地方 检查标准
RIGHT FRONT FAN POWER CABLE : 1 号、2 号
DC 24V±0.72
LEFT REAR FAN POWER CABLE : 1 号、2 号
11. 测定前后面 Axis IO Board CN2 电源
检查地方 检查标准
前面 AXIS IO BD CN2 : CN2-1 号、CN2-3 号
DC 24V±0.72
前面 AXIS IO BD CN2 : CN2-2 号、CN2-4 号
后面 AXIS IO BD CN2 : CN2-1 号、CN2-3 号
后面 AXIS IO BD CN2 : CN2-2 号、CN2-4 号
12. 测定前后面 Head IF Board CN1 电源
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-20
Note
检查地方 检查标准
前面 HEAD IF BD CN1 : CN1-B1 号、CN1-A1 号
DC 24V±0.72
前面 HEAD IF BD CN1 : CN1-B2 号、CN1-A2 号
后面 HEAD IF BD CN1 : CN1-B1 号、CN1-A1 号
后面 HEAD IF BD CN1 : CN1-B2 号、CN1-A2 号
13. 测定前后面 Z 轴 Drive Power Cable 电压
检查地方 检查标准
前面 Z 轴 DRIVE POWER CABLE : FZ12-CN5-1, FZ12-CN5-2
DC 24V±0.72
前面 Z 轴 DRIVE POWER CABLE : FZ910-CN5-1, FZ910-CN5-2
后面 Z 轴 DRIVE POWER CABLE : RZ12-CN5-1, RZ12-CN5-2
后面 Z 轴 DRIVE POWER CABLE : RZ910-CN5-1, RZ910-CN5-2
14. 测定 PC Rack Power Cable 电源
检查地方 检查标准
PC RACK POWER CABLE : L, N AC 220V±10
