Model DECAN Series Company SAMSUNG TECHWIN Module 3.12 MMI V ersion 01 Tit le MMI IO CHECK(OUTP UT) Page 3-12-5 Note [MMI IO CHECK(OUTPUT)] 确认前 / 后面安装制动器上 / 下启动 点击 IO 窗口的 < 前 / 后面 安装制动器上 / 下 > ，确认启动及输 入信号感应 确认前…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
准备MMI IO CHECK
Page
3-12-4
Note

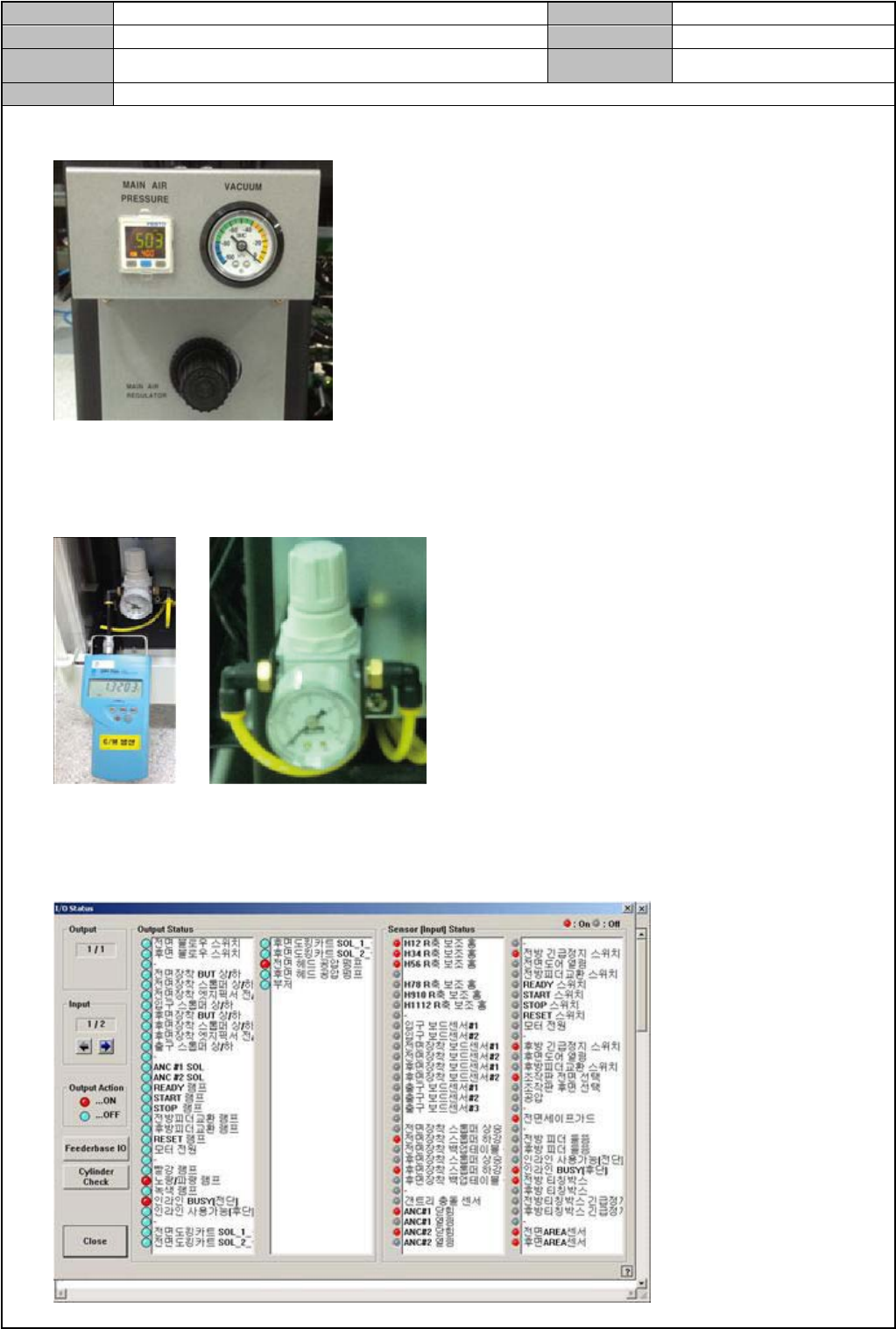

2. 将 Main Air Pressure 的 Digital Gauge 调整为 0.5 Mpa、将 Vacuum 的 Gauge 调整为-95kPa 以下
设定 Air Regulator
1. Regulator 上连接气动测定仪后，设定为 0.9 ~ 1.1 BAR
准备 MMI IO Check
1. 选择<Diagnosis> → <I/O>
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-5
Note

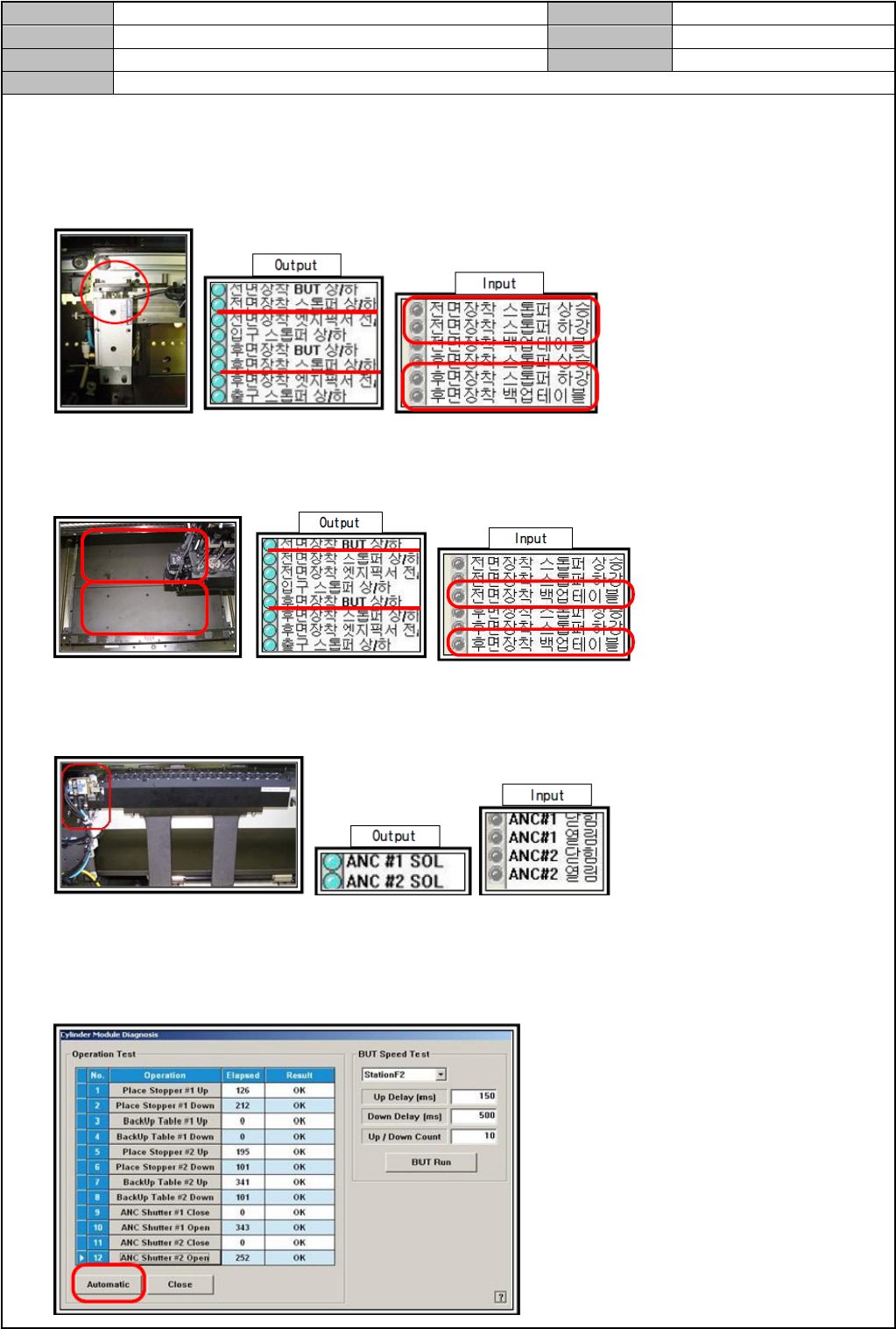

[MMI IO CHECK(OUTPUT)]
确认前/后面安装制动器上/下启动
点击 IO 窗口的<前/后面安装制动器上/下>，确认启动及输入信号感应
确认前/后面安装 BUT 上/下启动
点击 IO 窗口的<前/后面安装 BUT 上/下>，确认启动及输入信号感应
确认 ANC #1,#2 SOL 启动
点击 IO 窗口的<ANC#1,#2>，确认启动及输入信号感应
确认 Speed Control 启动
点击 IO 窗口的<Sys.Setup>→ <I/O>→ <Cylinder Check>，点击<Automatic>，将 Speed Controll
er 调整为符合于其结果值
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-6
Note

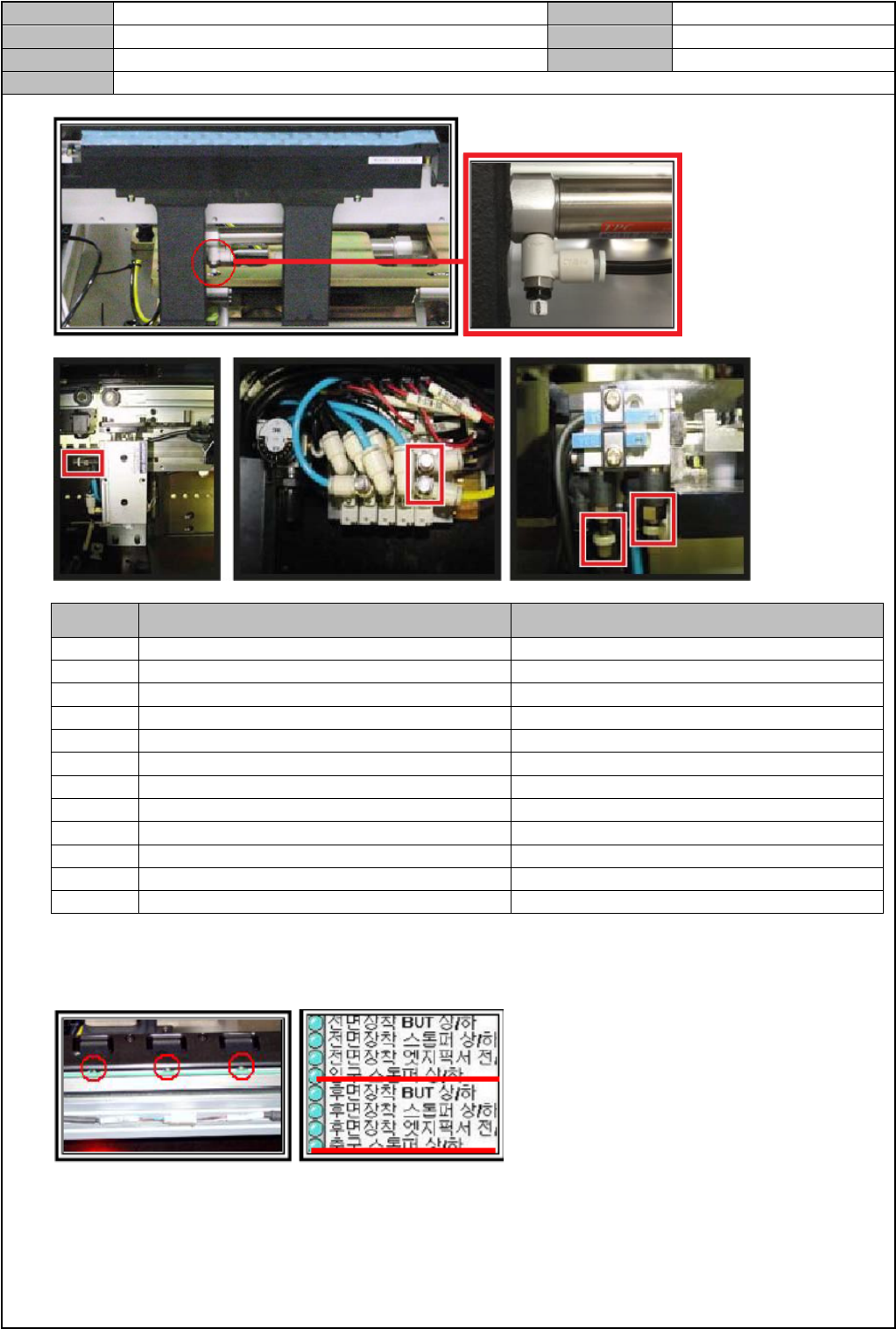

No.
项目 标准值
1 PLACE STOPPER #1 UP 100~130msec
2 PLACE STOPPER #1 DOWN 100~130msec
3 BACKUP TABLE#1 UP 320±10msec
4 BACKUP TABLE #1 DOWN 95±25mSec
5 PLACE STOPPER #2 UP 80~110msec
6 PLACE STOPPER #2 DOWN 80~110msec
7 BACKUP TABLE #2 UP 320±10msec
8 BACKUP TABLE #2 DOWN 95±25mSec
9 ANC SHUTTER #1 CLOSE 60±10mSec
10 ANC SHUTTER #1 OPEN 40~50msec
11 ANC SHUTTER #2 CLOSE 60±10mSec
12 ANC SHUTTER #2 OPEN 40~50msec
确认前/后面 Edge Fixer 启动
点击 I/O 窗口的<前/后面安装边缘固定器前/后>，确认是否启动
