Model DECAN Series Company SAMSUNG TECHWIN Module 3.2 BOARD V ersion 01 Tit le 更换 AXIS SEN SOR BOARD Page 3-2-23 Note [ 更换 AXIS SENSOR BOARD] Axis Sensor Board 用于将 X/Y Limit Sensor 、 Home Sensor 、 PCB 感应器的感应信号传送到 Axis IO…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title

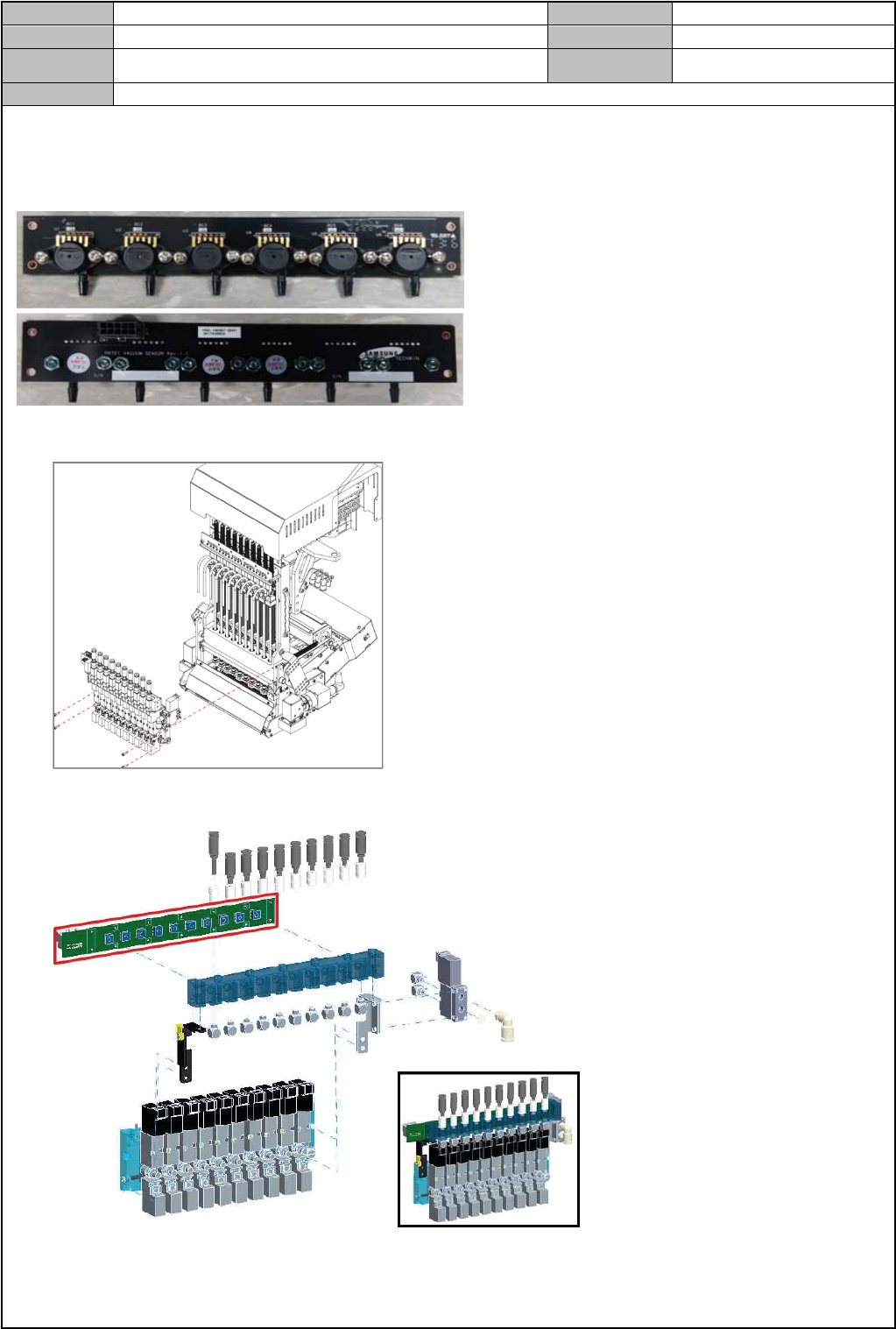

更换HEAD VACUUM SENSOR BOARD
Page
3-2-22
Note
[更换 HEAD VACUUM SENSOR BOARD]
Head Vacuum Sensor Board用于将Head的真空状态切换为Analog值，传送到Head IF Board
1. 松开固定 Air Module 的固定螺栓后，拆卸 Air Module
2. 松开固定电路板的固定螺栓，更换新电路板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title

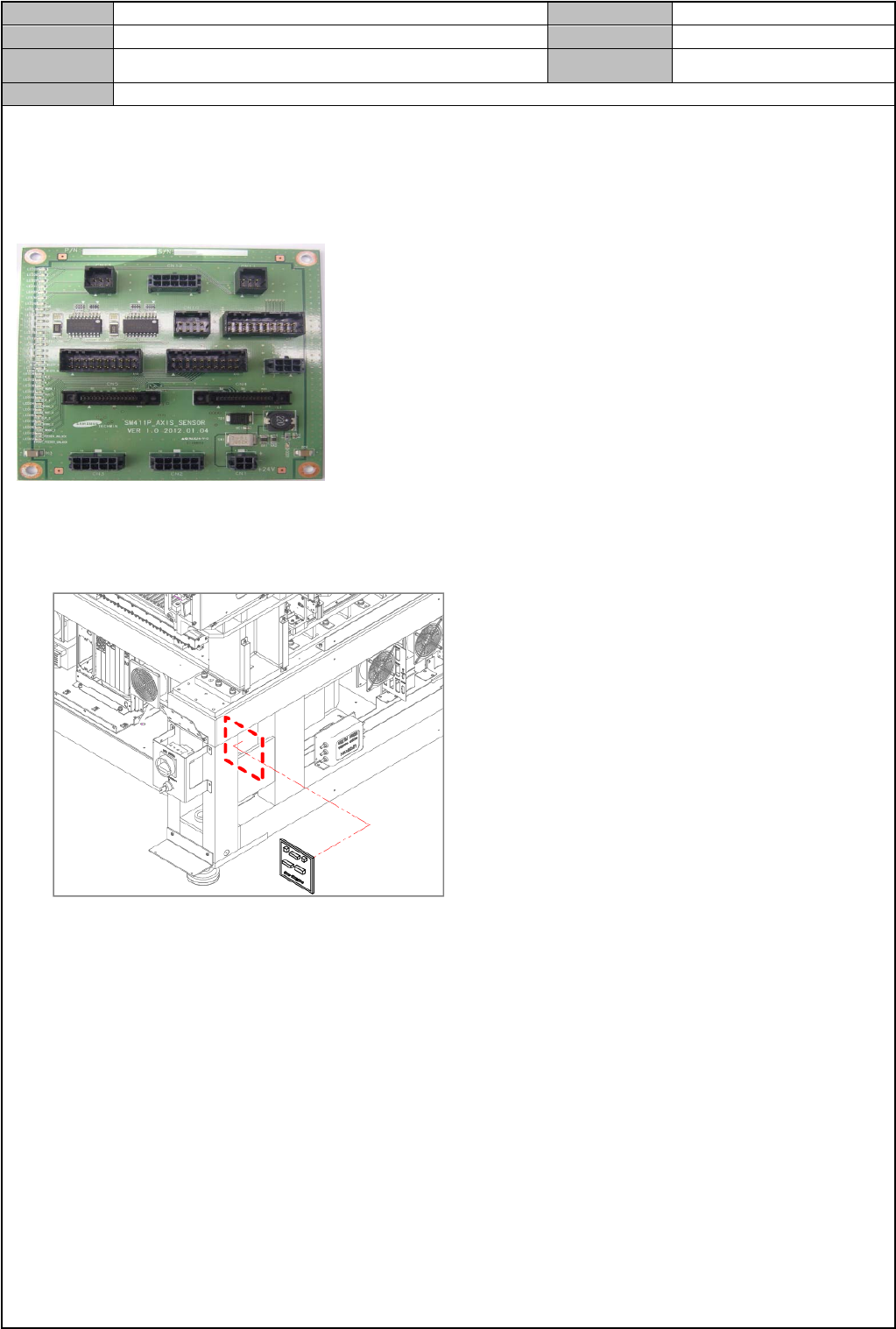

更换AXIS SENSOR BOARD
Page
3-2-23
Note
[更换 AXIS SENSOR BOARD]
Axis Sensor Board用于将X/Y Limit Sensor、Home Sensor、PCB感应器的感应信号传送到Axis IO #1
号Board
1. 拆卸连接到电路板的电缆
2. 松开固定电路板的固定螺栓，更换新电路板
3. 连接电缆后，启动设备，并确认 LED1 是否亮(正常启动)
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换VISION IF BOARD
Page
3-2-24
Note
[更换 VISION IF BOARD]
Vision IF Board用于将Fiducial、Fly、Fix Camera拍摄的影像信号传送到Vision Board
1. 拆卸设备的前盖板
2. 拆卸连接到电路板的电缆
3. 松开固定 PC Rack 的固定螺栓后，拆卸
