Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le 调整 Z 、 R 轴传输带张力 (F2) Page 3-1 1-40 Note [ 调整 Z 、 R 轴传输带张力 (F2)] Z 轴 传输带张力 值 : 136~175Hz 传输带张力 测定位置： Belt 中间 传输带张力 调节：用固定 Z Idle 的固定螺…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
组装LM GUIDE
Page
3-11-39
Note

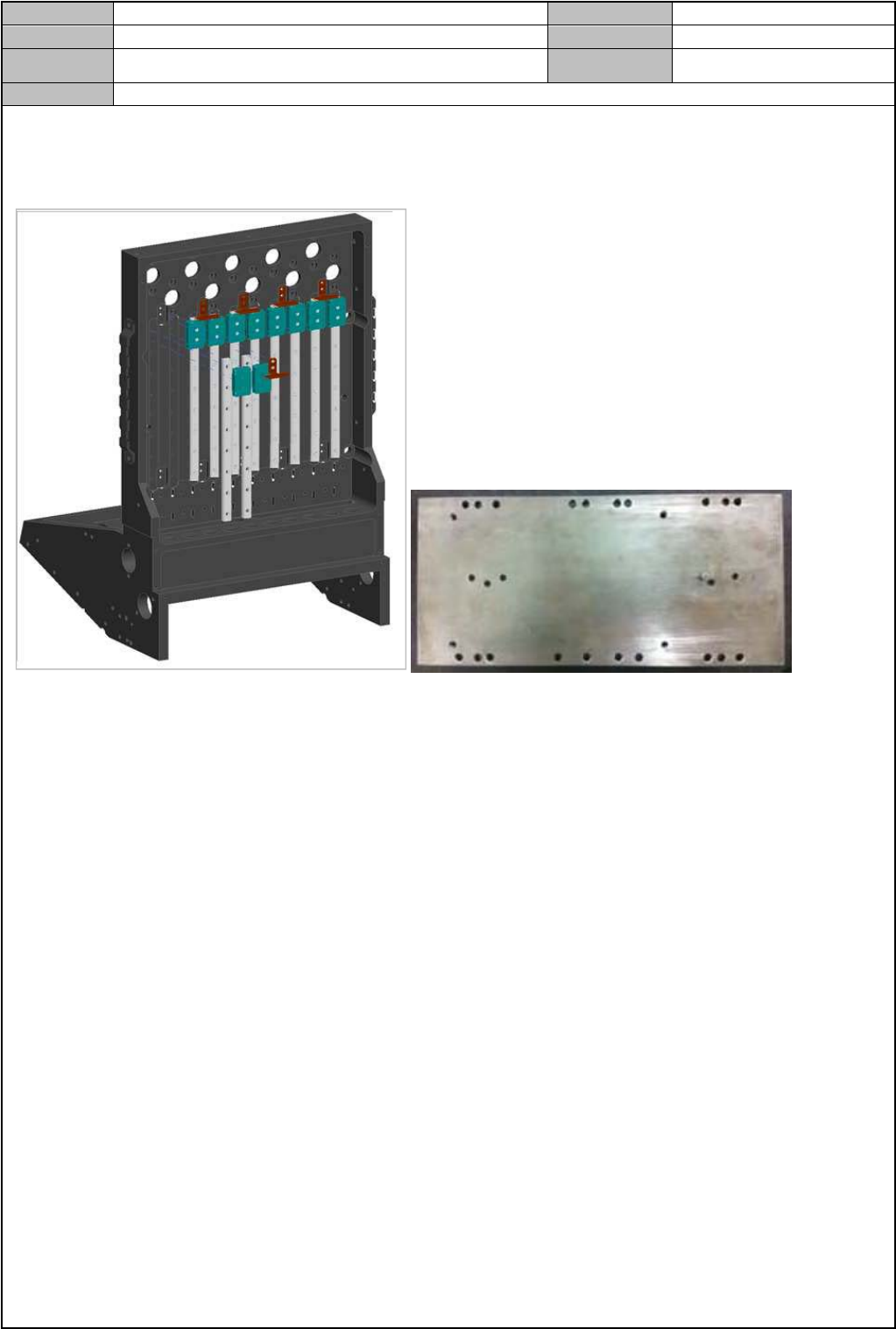

[组装 LM GUIDE]
1. 将 MAIN BODY 固定于组装用 BLOCK，紧贴 LM GUIDE 后，用螺丝拧紧
LM GUIDE 平行度：0.02mm 以内
拧紧扭矩：4Kgf.cm
2. 用螺丝拧紧 Z STOP PLATE
拧紧扭矩：4Kgf.cm
3. 用螺丝拧紧 Z_STOP_PLATE
拧紧扭矩：10Kgf.cm
Loctite243
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
调整Z、R轴传输带张力 (F2)
Page
3-11-40
Note

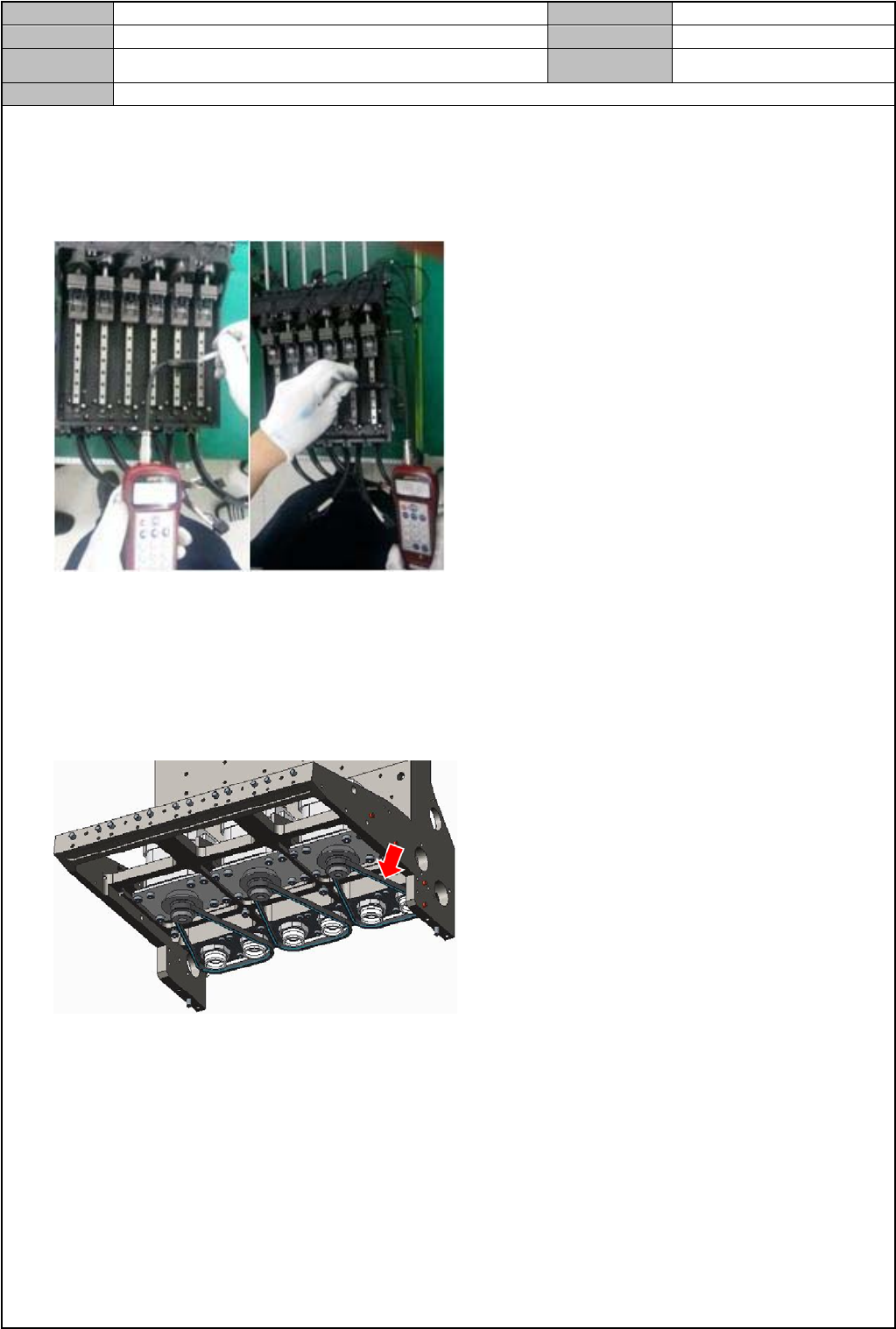

[调整 Z、R 轴传输带张力 (F2)]
Z轴
传输带张力值 : 136~175Hz
传输带张力测定位置：Belt 中间
传输带张力调节：用固定 Z Idle 的固定螺栓进行调节
R轴
传输带张力值 : 409~467Hz
传输带张力测定位置：Belt 中间
传输带张力调节：用固定 Z 轴电机的固定螺栓进行调节
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title

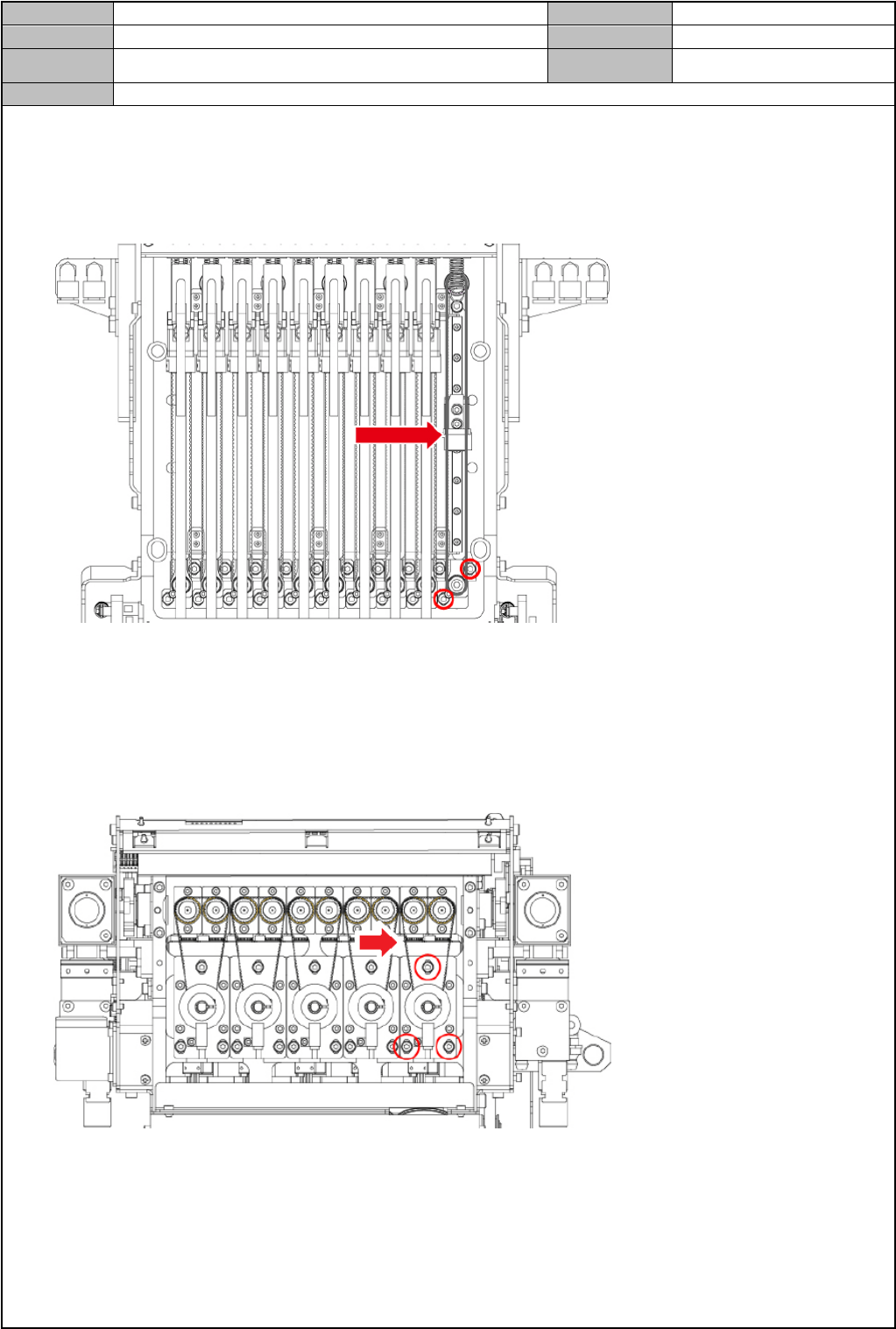

调整Z、R轴传输带张力 (L2)
Page
3-11-41
Note
[调整 Z、R 轴传输带张力 (L2)]
Z轴
传输带张力值 : 170~210Hz
传输带张力测定位置：将 Spline 下拉到下方末端后，LM Guide 的上方第四个螺栓拧紧部位
传输带张力调节：用固定 Z Idle 的固定螺栓进行调节
R轴
传输带张力值 : 297~370Hz
传输带张力测定位置：Belt 中间
传输带张力调节：用固定 Z 轴电机的固定螺栓进行调节
