Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le 再组装 Z 、 R 轴 MOTOR PULLEY(F2) Page 3-1 1-46 Note [ 再组装 Z 、 R 轴 MOTOR PULLEY(F2)] Z 轴 Motor Pulley 1. 拆卸连接到 Head 的 Air Module 的气 动软管及电缆 2. 松…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
更换Z、R轴传感器(L2)
Page
3-11-45
Note
[更换 Z、R 轴传感器(L2)]

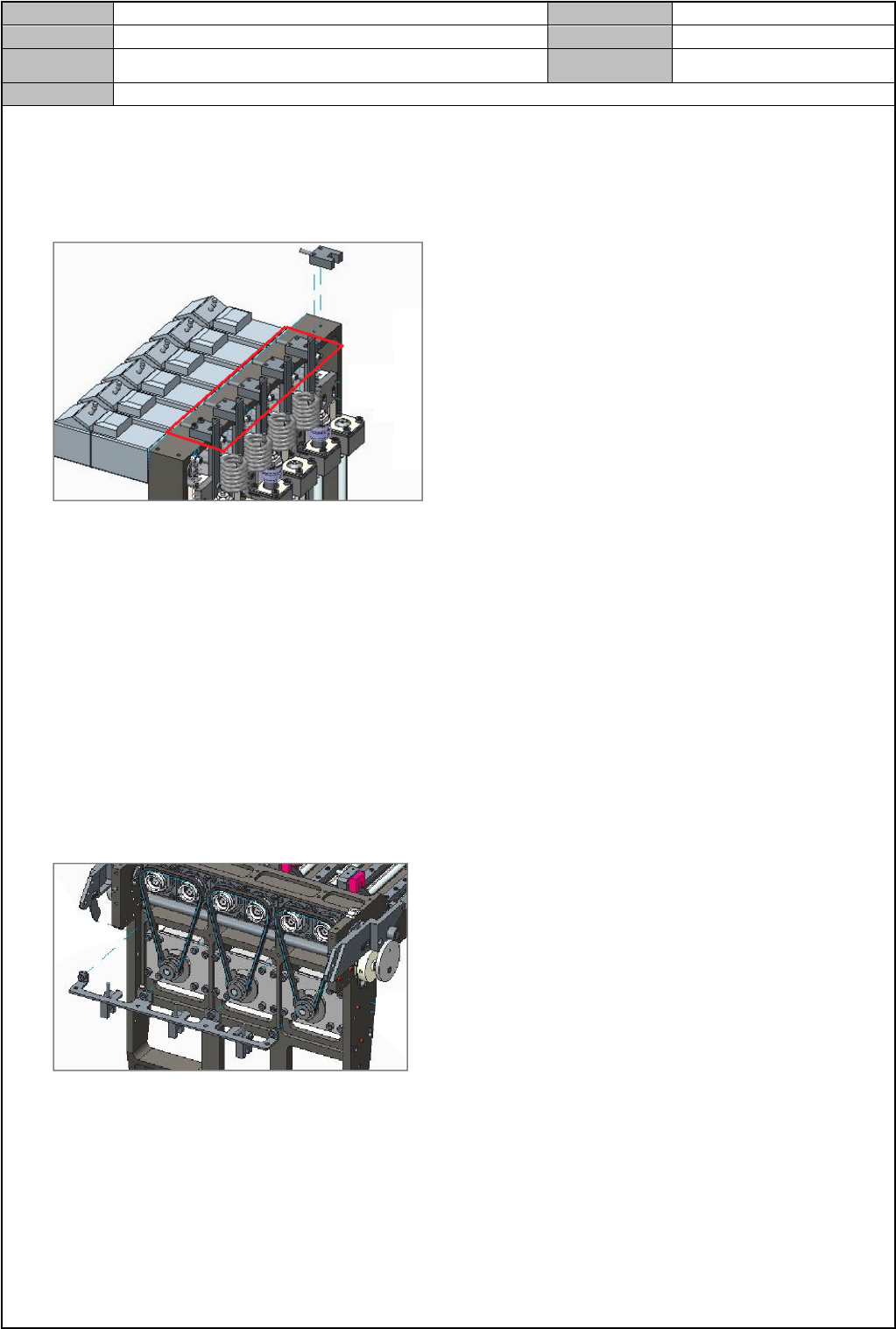

Z轴传感器
1. 拆卸连接到传感器的电缆
2. 松开固定传感器的固定螺栓后，拆卸
3. 更换新传感器
4. 从左侧依 Z1～Z10 顺序进行组装
5. 组装时涂抹 Loctite243
R轴传感器
1. 拆卸连接到传感器的电缆
2. 松开固定 R 轴 Sensor Assy 的固定螺栓后，拆卸
3. 更换新传感器
4. 组装时涂抹 Loctite243
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
再组装Z、R轴MOTOR PULLEY(F2)
Page
3-11-46
Note
[再组装 Z、R 轴 MOTOR PULLEY(F2)]

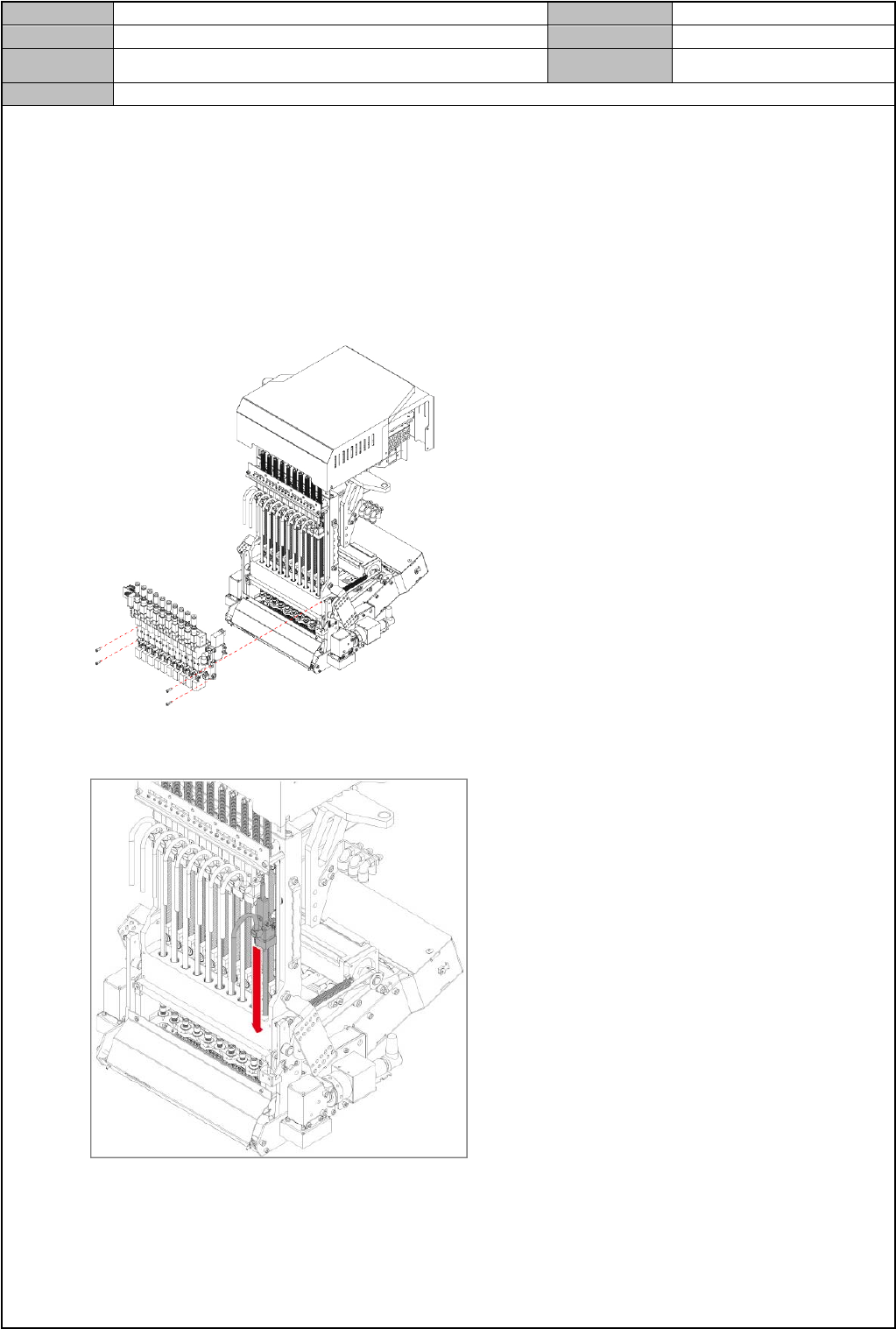

Z轴 Motor Pulley
1. 拆卸连接到 Head 的 Air Module 的气动软管及电缆
2. 松开固定 Air Module 的固定螺栓后，拆卸 Air Module
3. 将要分开的 Spindle 往下移动
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
再组装Z、R轴MOTOR PULLEY(F2)
Page
3-11-47
Note
4. 松开固定 Z Sensor Dog 的固定螺栓，拆卸 Z Sensor Dog
5. 松开固定 Z Cap 的固定螺栓，拆卸 Z Cap
6. 在 Spline 的扳手位置，用扳手固定，用另外扳手松开 Lock Nut 后，拆卸
