Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
更换MIRROR SWING MOTOR
Page
3-11-56
Note

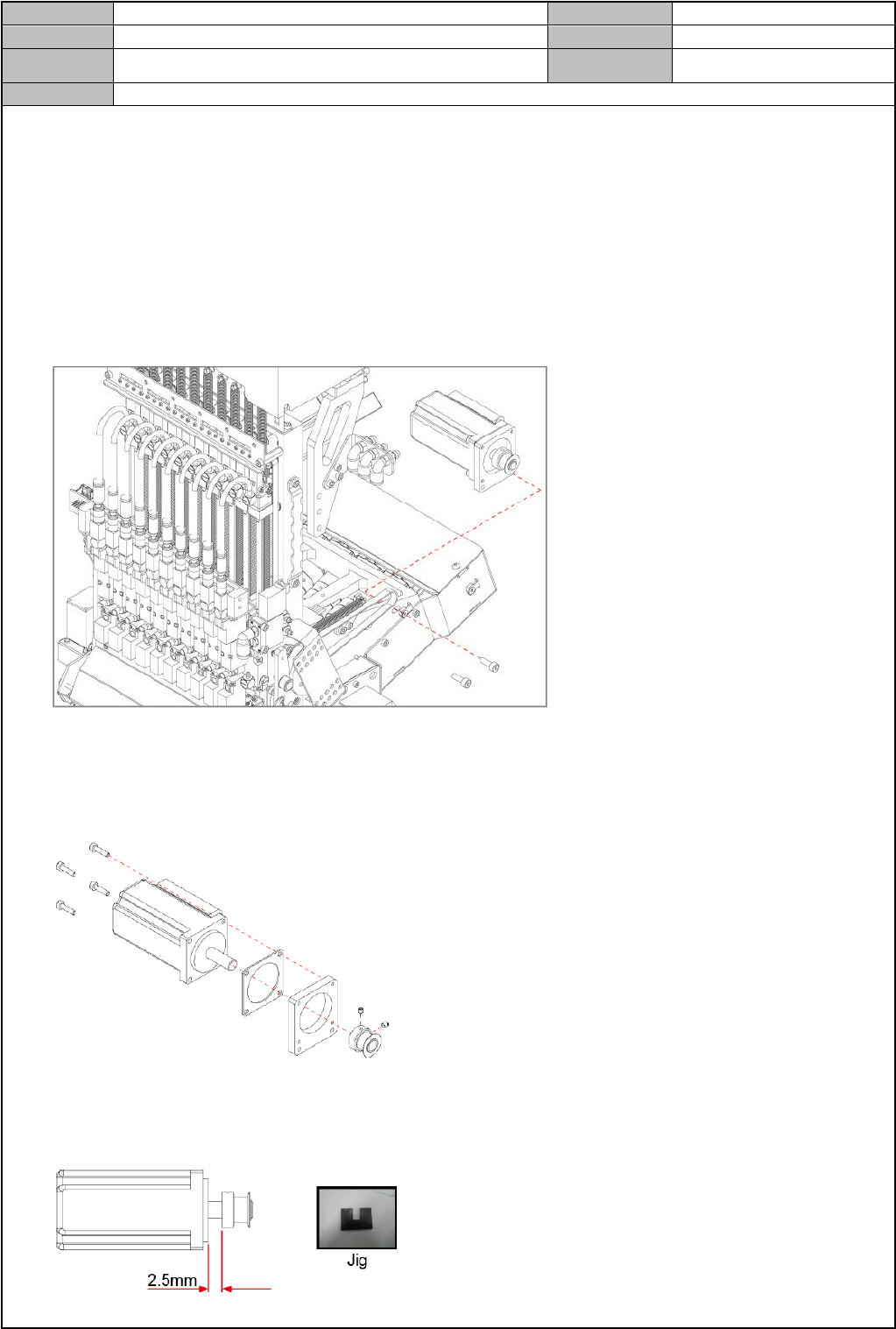

[更换 MIRROR SWING MOTOR]
1. 正常关闭 PC，并关闭设备前面的主开关
2. 更换连接到电机的连接器
3. 松开固定 Motor Bracket 的固定螺栓后，拆卸
4. 松开固定电机的固定螺栓后，拆卸
5. 松开固定 Pulley 的固定螺丝后，拆卸
6. 更换新 Set Screw
7. 组装 Set Screw 时，用组装间隔夹具进行组装(拧紧扭矩：7kgf.cm)
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
再组装SWING CAM SET SCREW
Page
3-11-57
Note

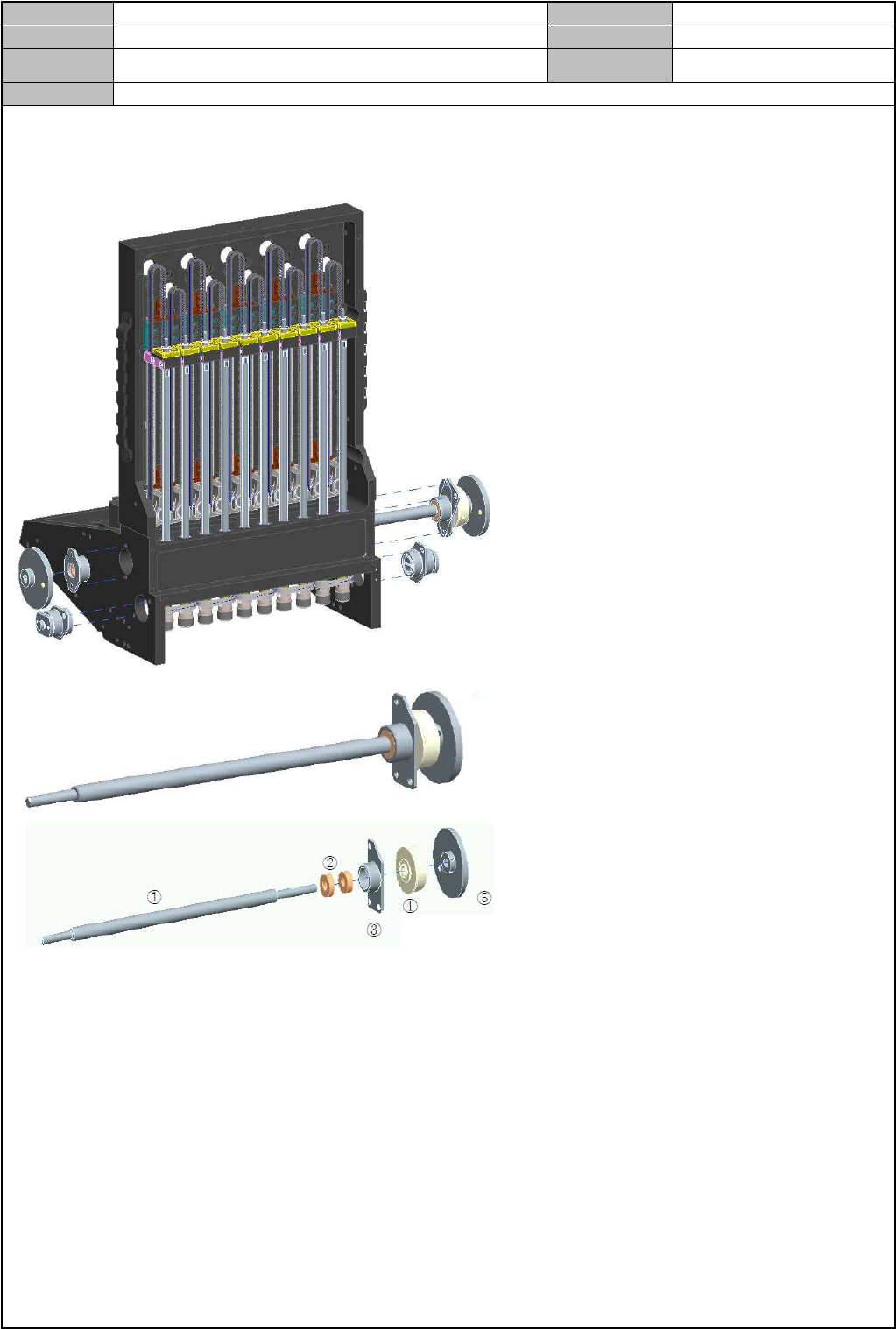

[再组装 SWING CAM SET SCREW]
1. 在 CAM 全部领域上涂抹 EP2 后，将 MIRROR SHAFT ASSY 组装于 MAIN BODY，组装
BEARING HOUSING ASSY 后，用螺丝拧紧
拧紧扭矩：10Kgf.cm
涂抹 Loctite243
2. MIRROR SHAFT 上组装 CAM 后，用螺丝假拧紧
3. MAIN BODY 上用螺丝拧紧 ARM JOINT ASSY
拧紧扭矩：10Kgf.cm
涂抹 Loctite243
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
更换FIDUCIAL CAMERA照明LED
Page
3-11-58
Note

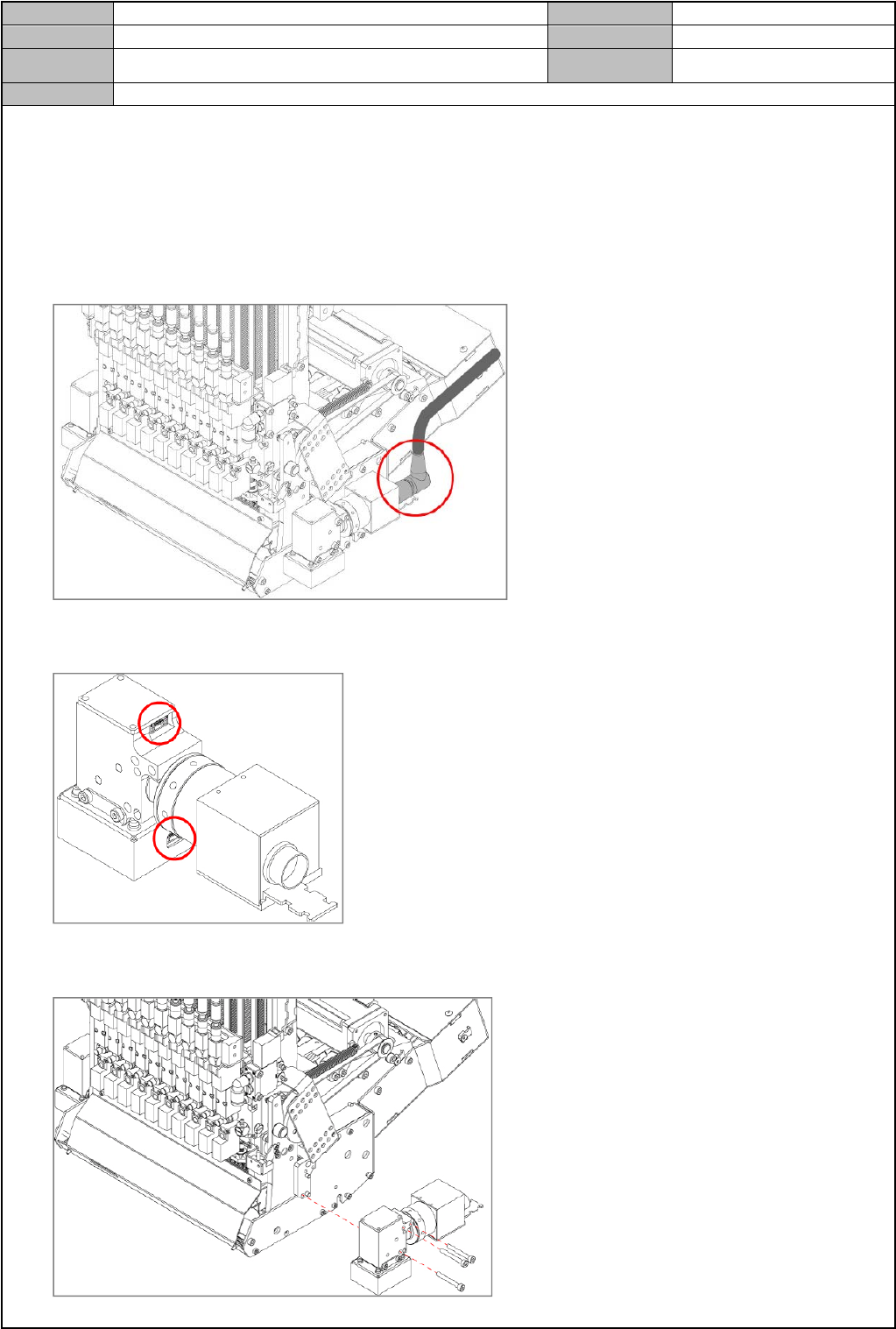

[更换 FIDUCIAL CAMERA 照明 LED]
1. 正常关闭 PC，并关闭设备前面的主开关
2. 拆卸连接到 Fiducial Camera 的影像电缆连接器
3. 拆卸连接到 Fiducial Camera 的电缆
4. 松开固定 Fiducial Camera 的固定螺栓后，拆卸
