[LIGHT CHECK]

 准备 Light Check

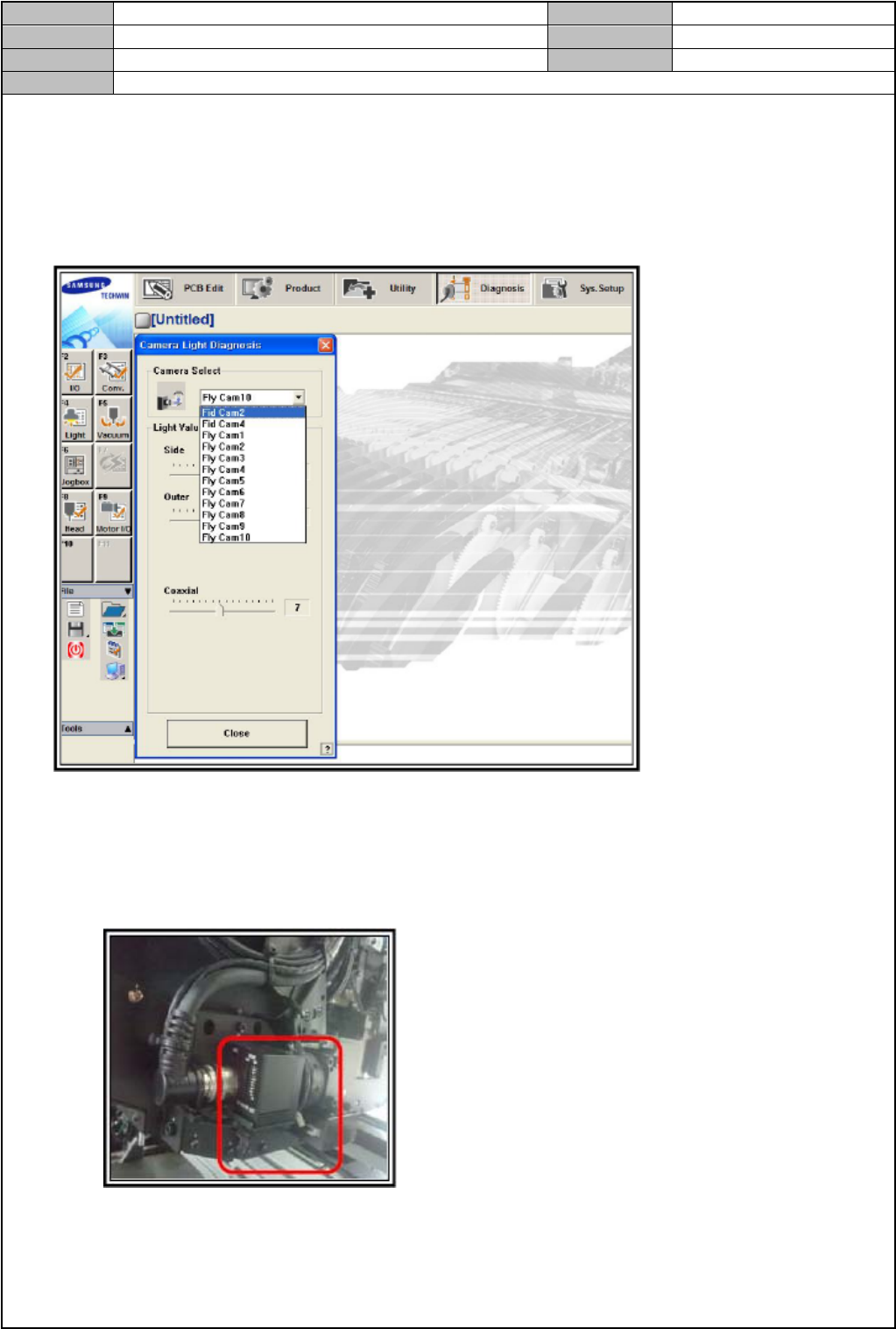

在 MMI 选择< Diagnosis> → <Light>后，生成<Camera Light Diagnosis >窗口

 确认是否变更#1, #2, #3, #4 Fiducial Camera 亮度(#1、#3 为选项)

 调节 Outer 及 Inner 照明值，肉眼确认亮度是否变更

(由于 Inner 照明难以肉眼确认，因此用镜子确认 LED 是否亮灯)

 确认 Vision 窗口上是否正常输出

不应出现噪点、画面切断、画面弯曲及未输出影像

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.12 MMI

Version

Title

LIGHT CHECK

Page

3-12-22

Note

 确认是否变更 Fly Camera 1~10 的亮度

 调节 Outer 及 Inner 照明值，确认亮度是否变更

(由于 Inner 照明难以肉眼确认，因此用镜子确认)

 确认 Vision 窗口上是否正常输出

不应出现噪点、画面切断、画面弯曲及未输出影像

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.12 MMI

Version

Title

确认MMI版本

Page

3-12-23

Note

[确认 MMI 版本]

1. 点击 MMI 左下方的 C/M 形状的图标后，确认版本

2. 可通过两个方法确认 Optimizer 版本

 执行 SMARTSM\BIN\SOpti.exe 后，确认

 MMI => 输入 MARKFAC => 输入 Password => 进入到 F4 Option F10 Sys.Print 确认版本
