Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le 更换 BALL SPLINE(L2) Page 3-1 1-37 Note 4. 拆卸 Spindle 和 Sensor Dog 5. 拆卸 Ball Spline 6. 更换新 Ball Spline
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
更换BALL SPLINE(L2)
Page
3-11-36
Note
[更换 BALL SPLINE(L2)]
1. 拆卸连接到 Air Head 的 Air Module 的气动软管及电缆
2. 松开固定 Air Module 的固定螺栓后，拆卸 Air Module
3. 拆卸 Coil 软管和 Joint Assy
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
更换BALL SPLINE(L2)
Page
3-11-37
Note

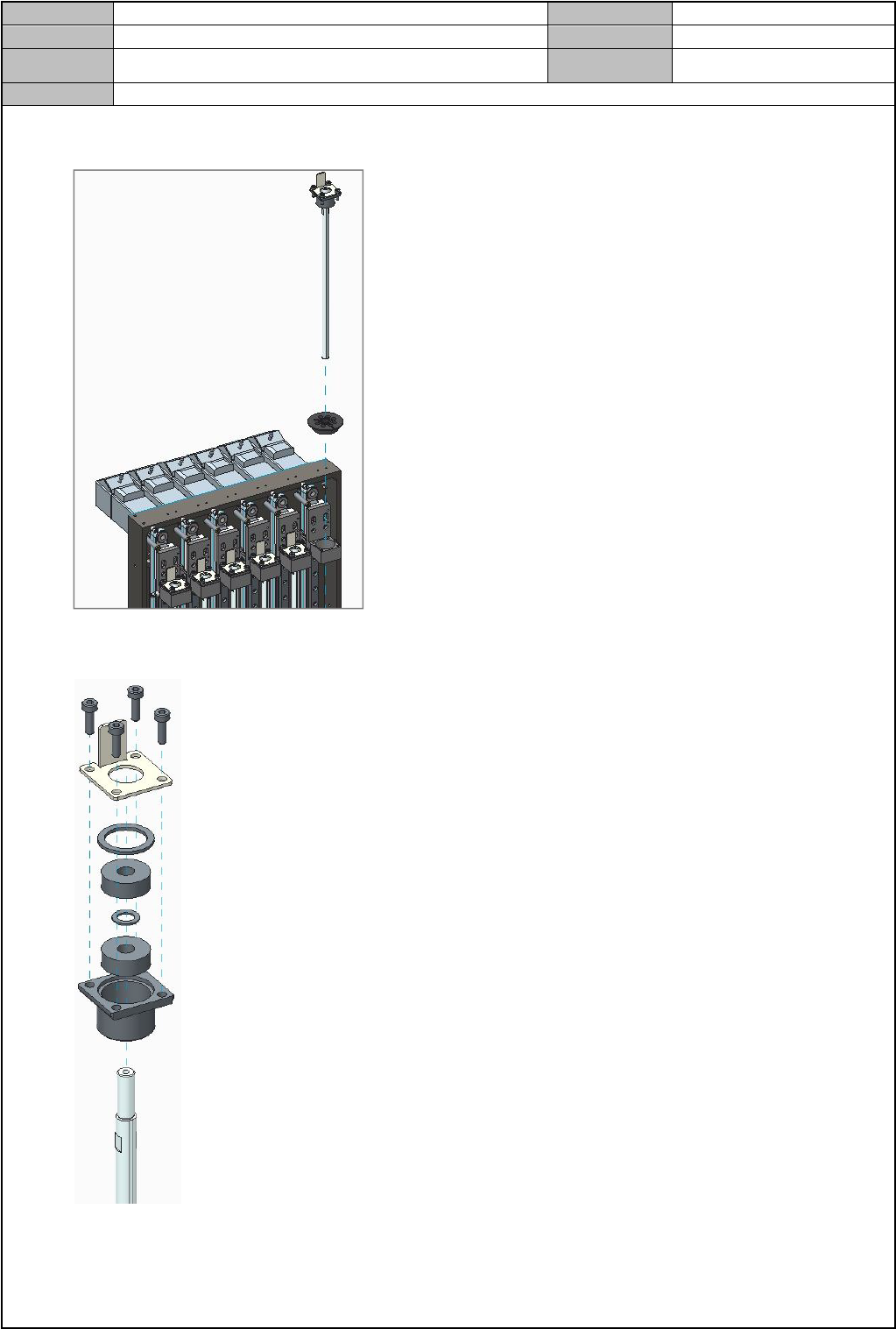

4. 拆卸 Spindle 和 Sensor Dog
5. 拆卸 Ball Spline
6. 更换新 Ball Spline
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
更换BALL SPLINE(L2)
Page
3-11-38
Note
7. 组装 Ball Spline 后，确认下列内容
Ball Spline 同心度 0.045mm 以下
Ball Spline 平行度：X 方向 - 0.015mm 以下、Y 方向 – 0.015mm 以下
X方向轴间距离公差 30±0.02mm
