Model DECAN Series Company SAMSUNG TECHWIN Module 3.2 BOARD V ersion 01 Tit le 更换 PC RACK 的各电路板 Page 3-2-26 Note [ 更换 PC RACK 的各电路板 ] PC Rack 各电路板 SBC Board : 处理及控制设备相关的 所有信号 IT Master Board: 处理及控制与 IT Feeder 相关的 I…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换VISION IF BOARD
Page
3-2-25
Note
4. 松开固定 Vision IF Board 的固定螺栓，更换新电路板
5. 组装电路板前，断路 JP1、JP2
6. 连接电缆后，启动设备，并确认 LED 是否亮为如下(正常启动)
亮灯的 LED : LED1, LED2, LED3
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换PC RACK的各电路板
Page
3-2-26
Note
[更换 PC RACK 的各电路板]
PC Rack 各电路板
SBC Board : 处理及控制设备相关的所有信号
IT Master Board: 处理及控制与 IT Feeder 相关的 IT 信息(送料器种类、间距信息、剩余零件信息)
NT A8 Board : 处理 Vision 装置拍摄的 Vision 影像
Back Plane Board : PC Rack 的各电路板安装到的电路板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换PC RACK的各电路板
Page
3-2-27
Note

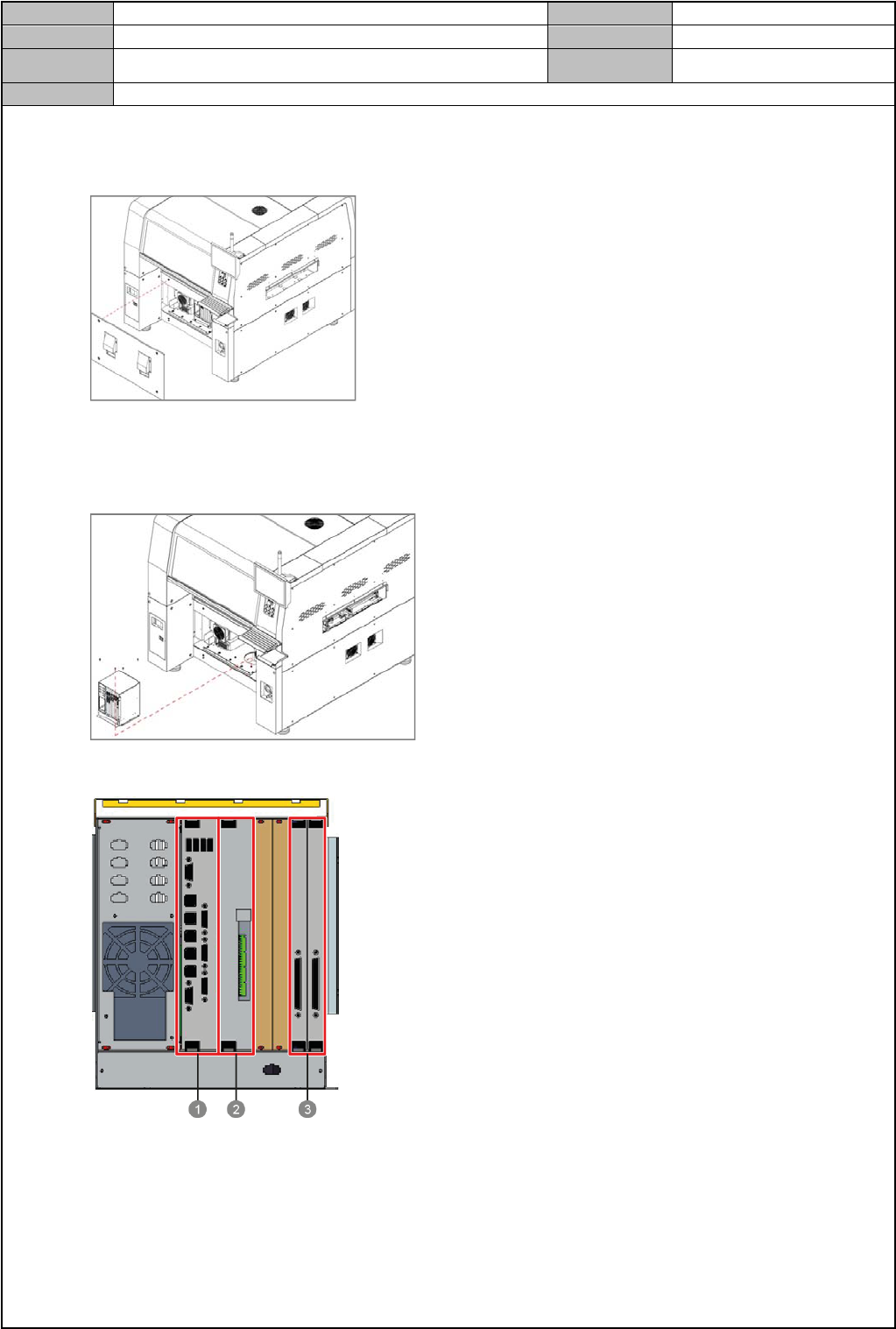

更换 PC Rack 的各电路板
1. 拆卸设备的前盖板
2. 拆卸连接到电路板的电缆
3. 松开固定 PC Rack 的固定螺栓后，拆卸
4. 松开固定 PC Rack 的固定螺栓后，拆卸
① SBC BOARD
② IT MASTER BOARD
③ NT-A8 BOARD
