Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
变更传输带选项(MMI)
Page
3-5-9
Note
4. 选择传输带选项
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
检查EDGE FIXER启动
Page
3-5-10
Note
[检查 EDGE FIXER 启动]
1. <Diagnosis → I/O Status>菜单上，启动 Edge Fixer
2. 确认 Edge Fixer Regulator 的气动是否变更为“0.2”
* 检查点
启动 I/O 时， Edge Fixer 应该正常启动
加载符合设备规格的最大、最小 PCB 时，不应有 PCB 颤抖及卡住
Edge Fixer Regulator 不应有颤抖并固定
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
检查EDGE FIXER连接状态
Page
3-5-11
Note

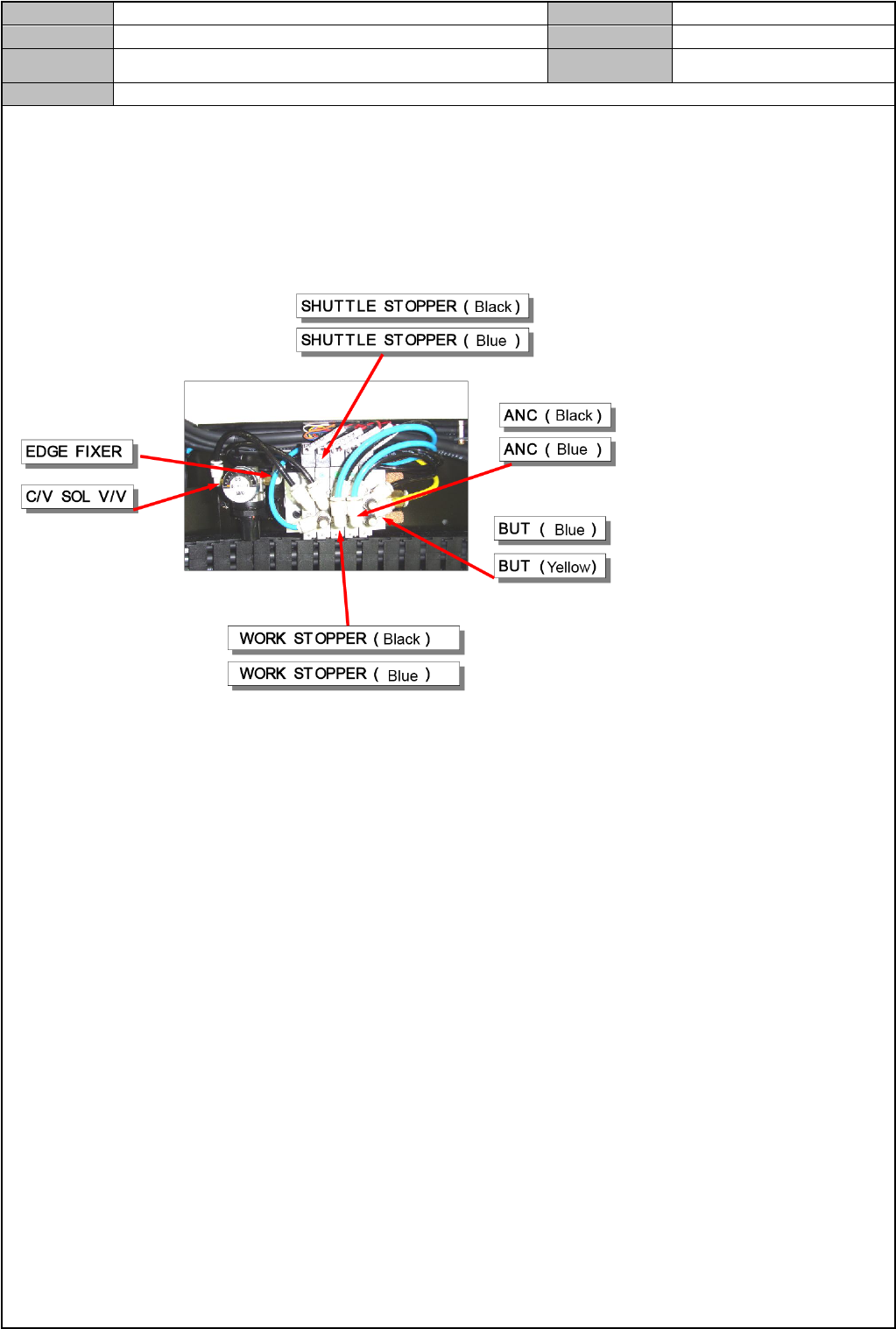

[检查 EDGE FIXER 连接状态]
- 在Conveyor的Work Zone Harness Assy部两侧两处，确认六个Sol-Valve组成
- 确认Work Zone的Edge Fixer组装状态
