Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
设定HEAD BLOW及VACUUM(F2)
Page
3-11-5
Note

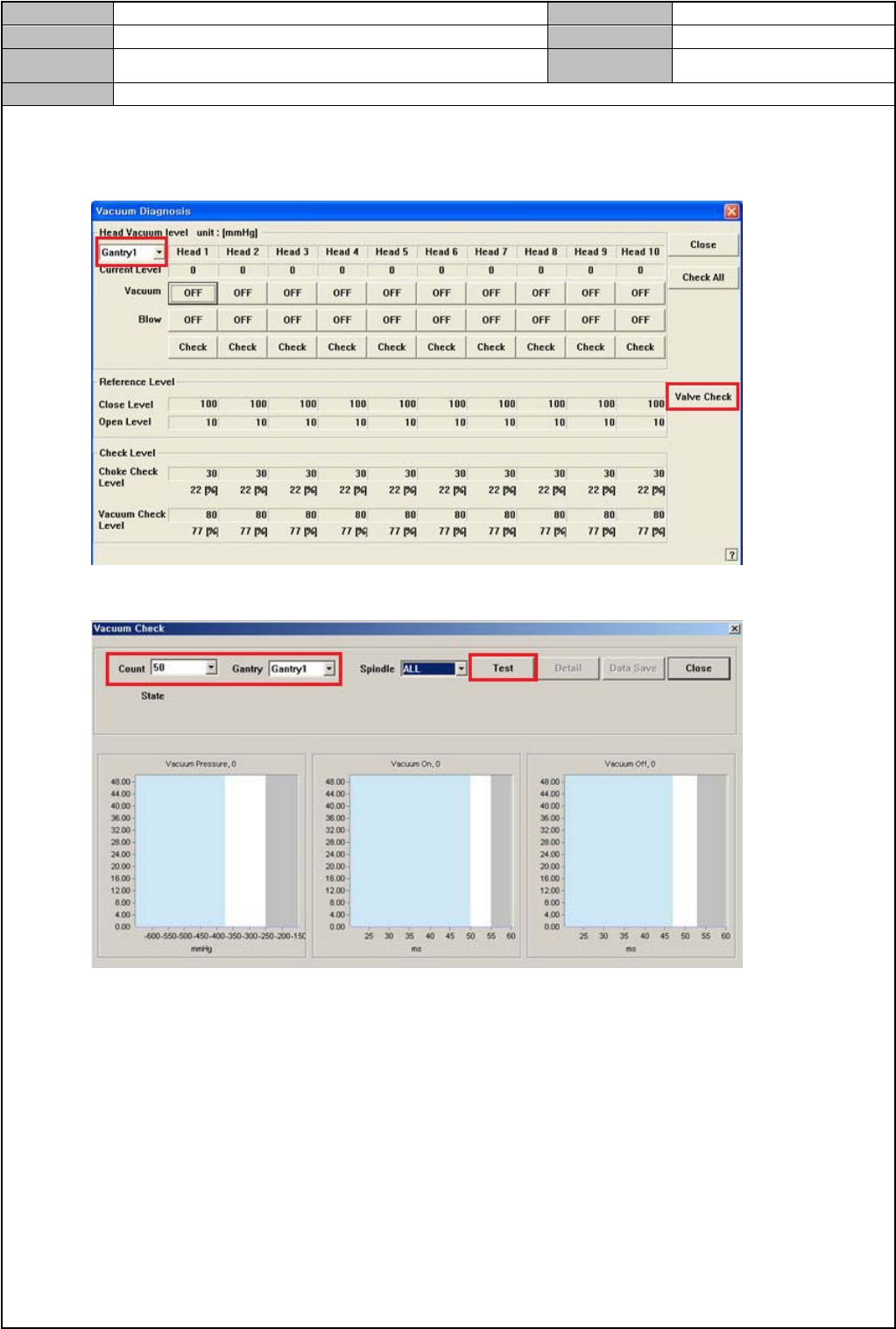

进行 Valve Check
1. 选择 Gantry1 后，点击<Valve Check>
2. 在<Count>输入 50，<Gantry1 Spindle All>状态下，点击<Test>并进行检查
3. 如下按照测试结果，采取措施
绿色：正常 / 黄色：观察 / 红色：异常更换
针对黄色、红色的 Head，另外附加进行 100 次检查
4. 从 Head1~10 去除喷嘴
5. 以相同方式检查 Gantry2 的 Head 11~20
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
设定HEAD BLOW及VACUUM(F2)
Page
3-11-6
Note
未安装喷嘴的状态下的 Vacuum Setting
1. 选择<Sys. Setup> → <Head Information>→ <Head> → <Gantry1>
2. 点击<Set Nozzle Vacuum>，设定 Head 上没有喷嘴时的气动 Level 值后，点击 Update
*Vacuum Level 必须为 60mmHg ~ 120mmHg
3. 选择<Gantry2>后，Head 11~20 也设定气动 Level 值
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
设定HEAD BLOW及VACUUM(L2)
Page
3-11-7
Note
[设定 HEAD BLOW 及 VACUUM(L2)]
确认 Main Air Setting
确认 Digital Gauge 值是否 0.5 Mpa(Spec 0.45~0.55Mpa)及设定
确认气动 Current Level
1. 选择 MMI <Diagnosis> → <Vacuum>
2. Vacuum/Blow Off 状态下，确认 Current Level
确认 Current Level 是否符合于 0±9 mmHg
不符合时，调整 Head IO Board 的 VR，重新设定
3. 以相同方式确认 Gantry2 的 Head 7~12
