Model DECAN Series Company SAMSUNG TECHWIN Module 3.5 CONVEYOR V ersion 01 Tit le 传输带、 ANC 高度标准 Page 3-5-3 Note [ 传输带、 ANC 高度标准 ]  传输带  工具： Height gauge ( 最小刻度： 2um)  标准： -0.1 ~ 0.1 mm  ANC  工具： Height gauge ( 最小刻度：…

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.5 CONVEYOR

Version

Title

检查传输带张力

Page

3-5-2

Note

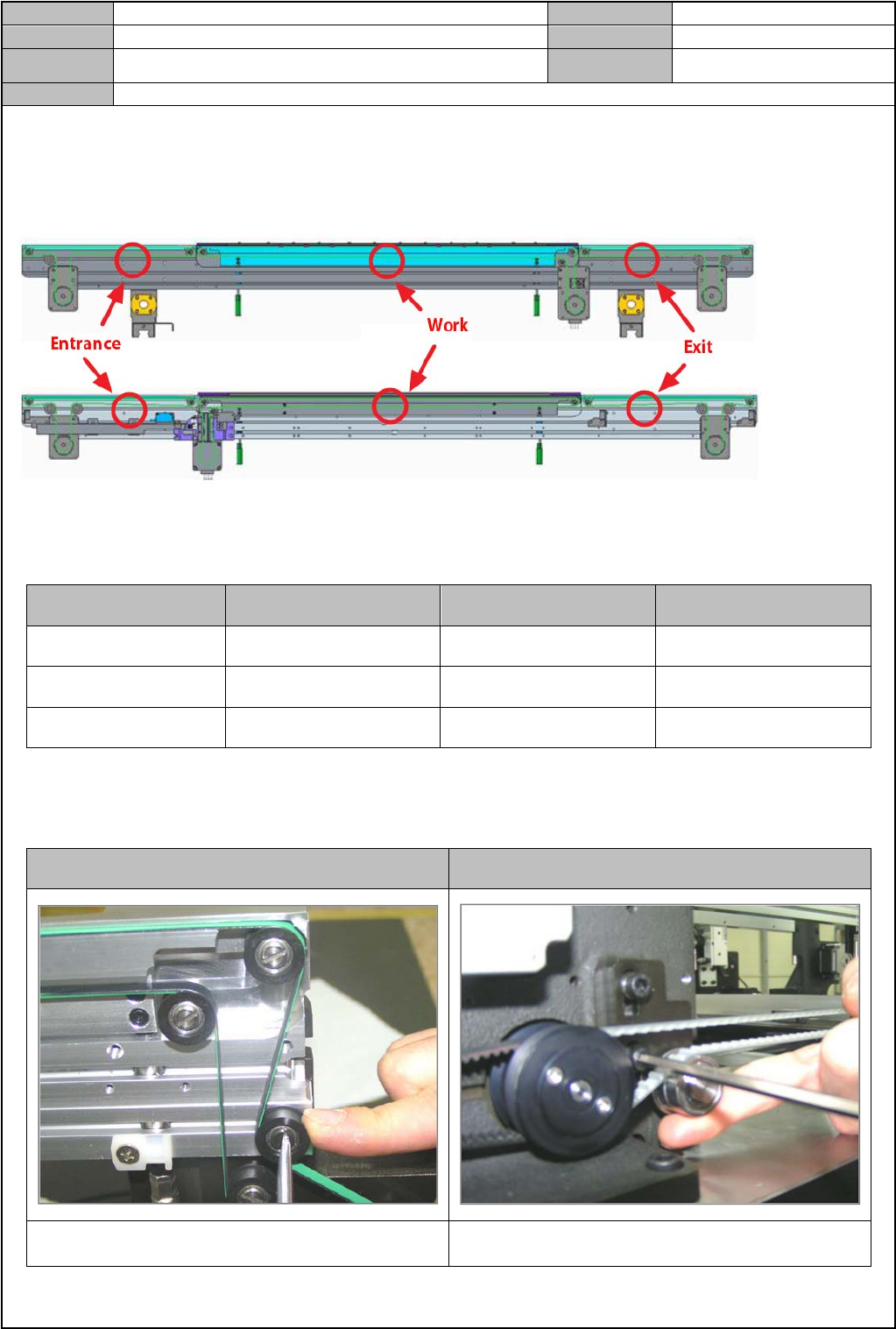

[检查传输带张力]

* 张力测定位置

* PCB移送带张力设定标准

分类

Entrance Work Exit

PCB移送带

160±10Hz 40±5Hz 160±10Hz

宽度调节带

22±2Hz 350±20Hz 22±2Hz

SYNC带

- 22±2.5Hz -

* 传输带张力调整方法

PCB移送带宽度调节带

用调节Idler，调整Belt Work的张力用Tension Bracket调整Belt Width Sync Tension

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.5 CONVEYOR

Version

Title

传输带、ANC高度标准

Page

3-5-3

Note

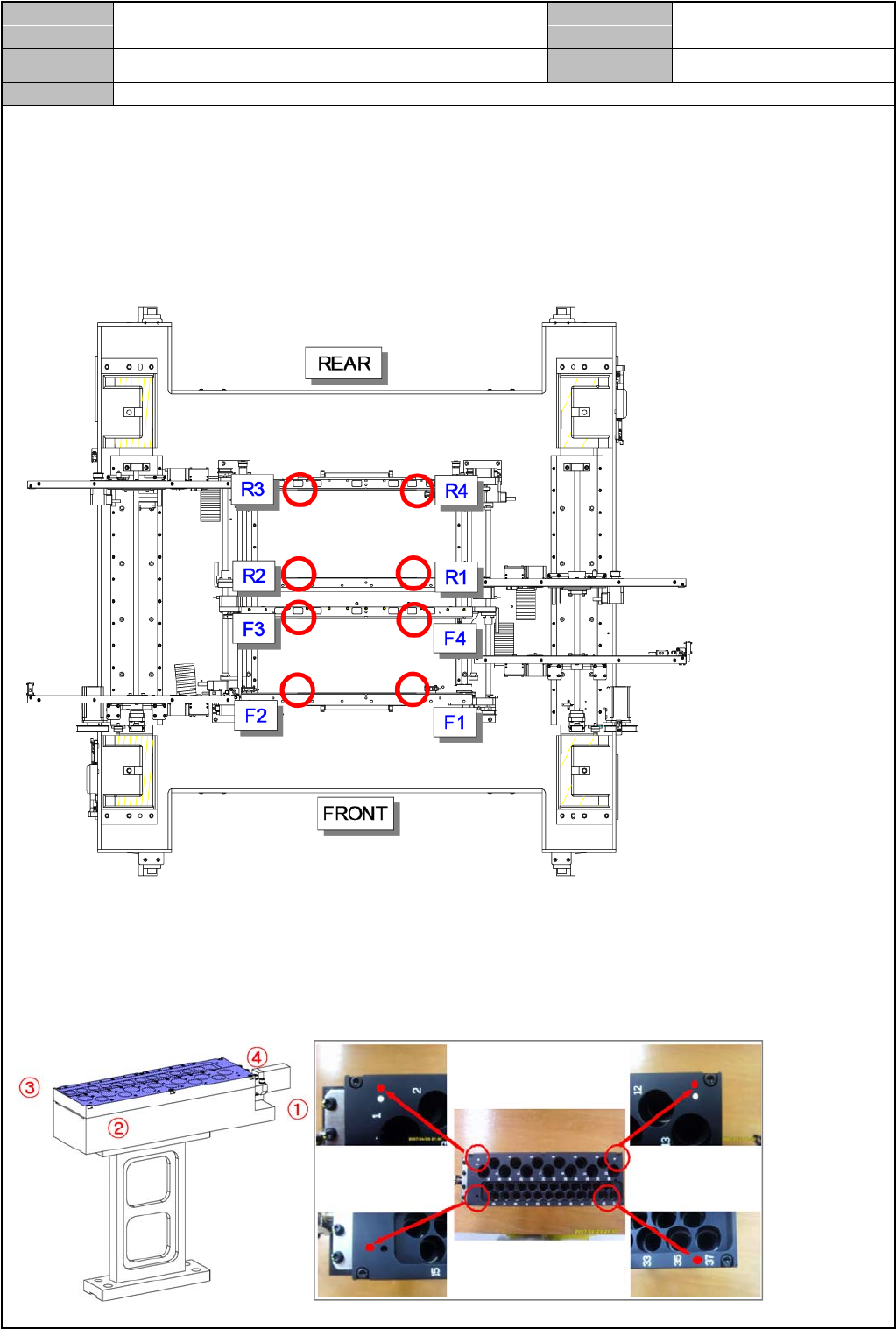

[传输带、ANC 高度标准]

 传输带

 工具：Height gauge (最小刻度：2um)

 标准：-0.1 ~ 0.1 mm

 ANC

 工具：Height gauge (最小刻度：2um)

 标准：-0.05 ~ 0.05 mm

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.5 CONVEYOR

Version

Title

CONVEYOR PCB GUIDE高度标准

Page

3-5-4

Note

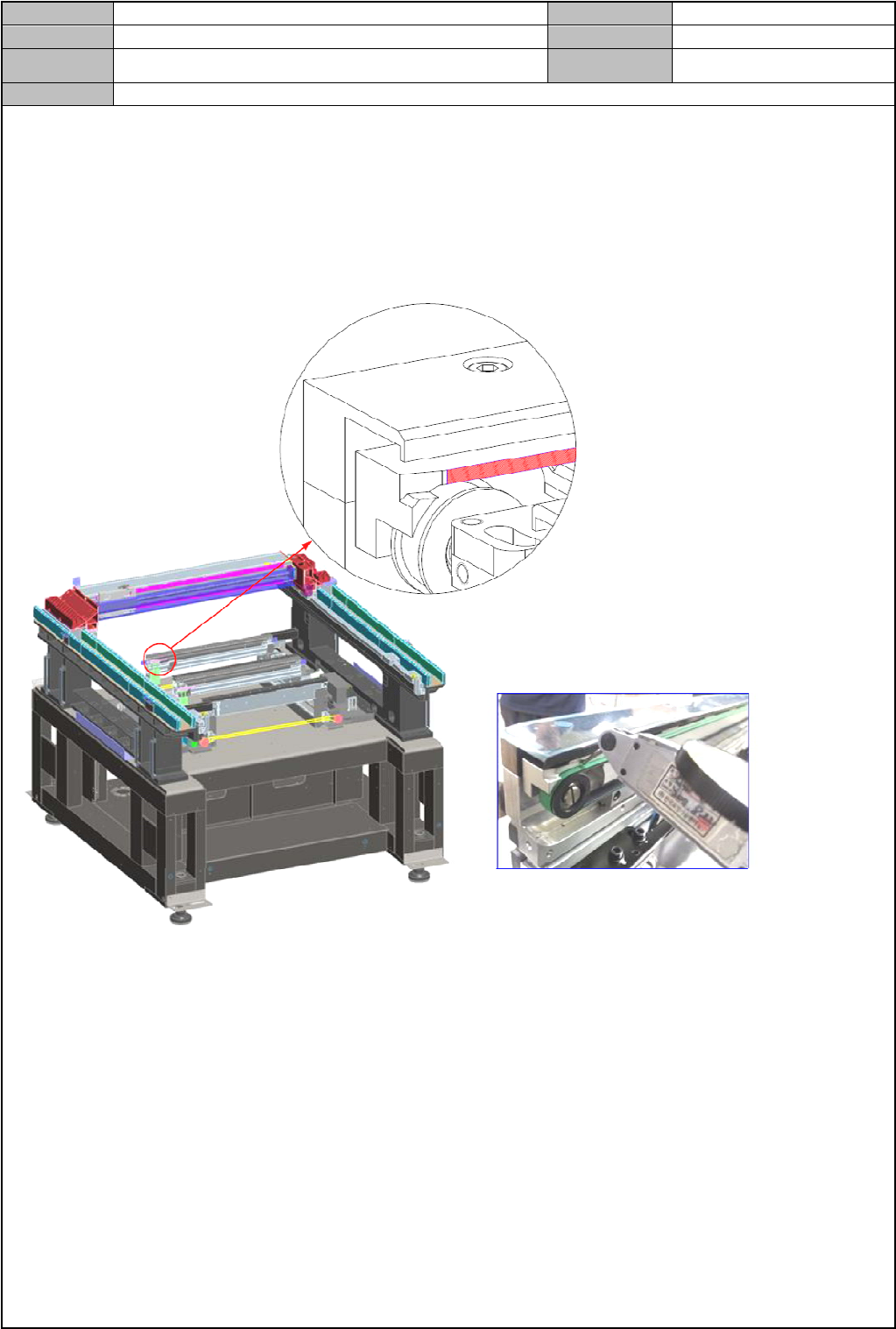

[CONVEYOR PCB GUIDE 高度标准]

 工具：Height gauge (最小刻度：2um)

 标准：-0.15 ~ 0.15 mm

 测定位置：PCB Guide 全部区间
