Model DECAN Series Company SAMSUNG TECHWIN Module 3.10 FEEDER V ersion 01 Tit le 更换 LOADING MOTOR Page 3-10-10 Note 4. 取出固定 Loading motor 的固定螺栓 (2-M3X0.5) 后，从送料器拆卸 Loading motor 5. 更换新发动机后，如下图紧密贴 合到发动机齿轮 6. 临时组装 Loading …
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.10 FEEDER
Version
01
Title
更换LOADING MOTOR
Page
3-10-9
Note
[更换 LOADING MOTOR]
1. 取出固定发动机盖板的固定螺栓(2-M2.5X0.45)后，从送料器拆卸发动机盖板
2. 取出固定右盖板的固定螺栓(19-M2.5*0.45)后，从送料器拆卸右盖板
3. 拆卸连接到主板的 Loading motor 的连接器
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.10 FEEDER
Version
01
Title
更换LOADING MOTOR
Page
3-10-10
Note
4. 取出固定 Loading motor 的固定螺栓(2-M3X0.5)后，从送料器拆卸 Loading motor
5. 更换新发动机后，如下图紧密贴合到发动机齿轮
6. 临时组装 Loading motor
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.10 FEEDER
Version
01
Title
LOADING MOTOR
Page
3-10-11
Note

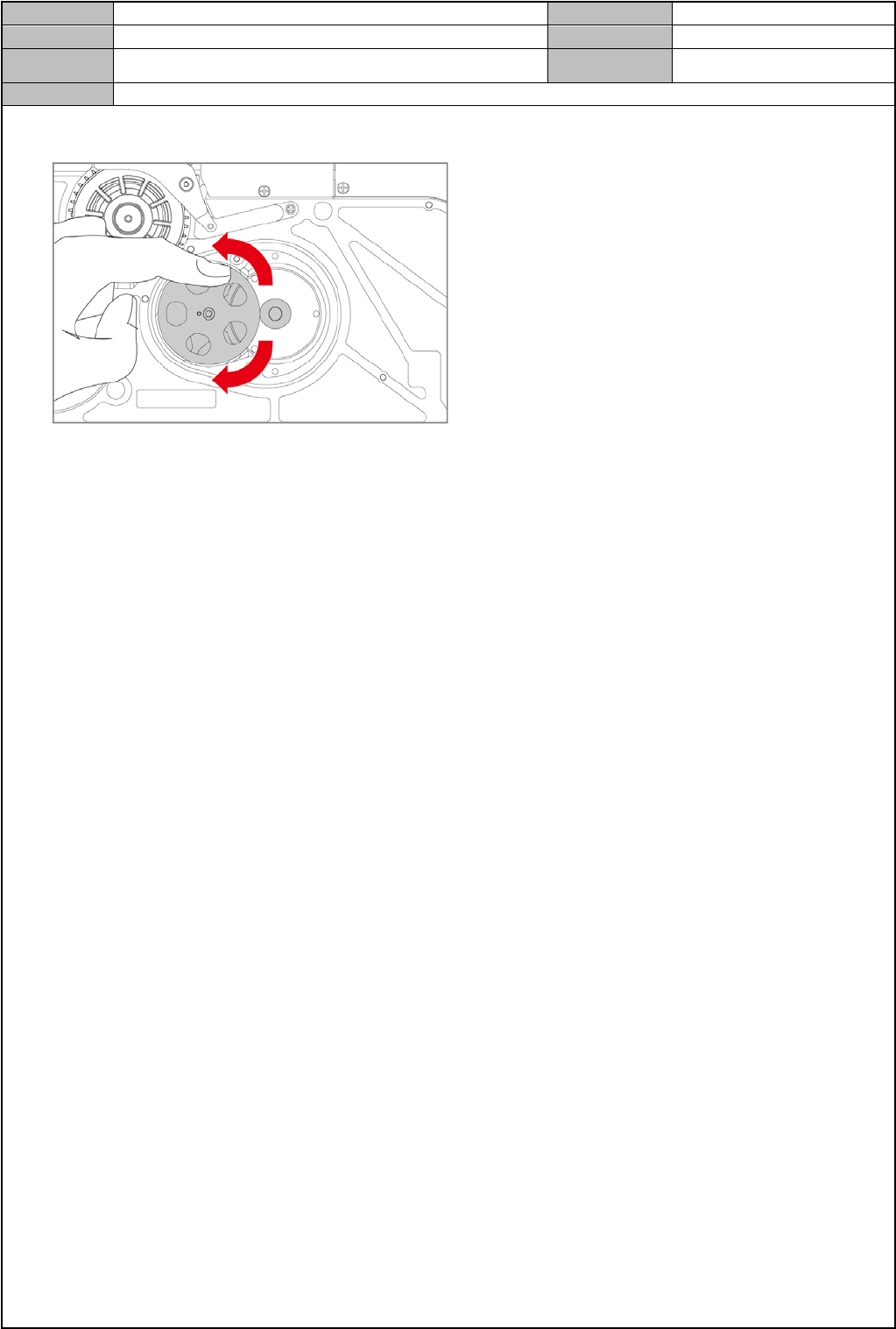

7. 左右旋转发动机齿轮，确认传达到发动机的力量是否相同后，完全拧紧螺丝
8. 将发动机电缆连接到主板，组装盖板
9. 更换后，设定
-设定原点、传感器初始化、映射
