Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 ANC V ersion 01 Tit le 调整快门传感器 Page 3-1-6 Note [ 调整快门传感器 ] 1. 将快门调为关闭状态，在移动关 闭探测传感器时，确认传感器的亮 灯状态 ( 确认下方传感器的感应范围 ) 2. 从关闭探测传感器感应范围内的 右侧末端，向左侧移动 1mm 进行组装 3. 将快门设定为开启状态，…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.1 ANC
Version
01
Title
设定快门启动速度
Page
3-1-5
Note

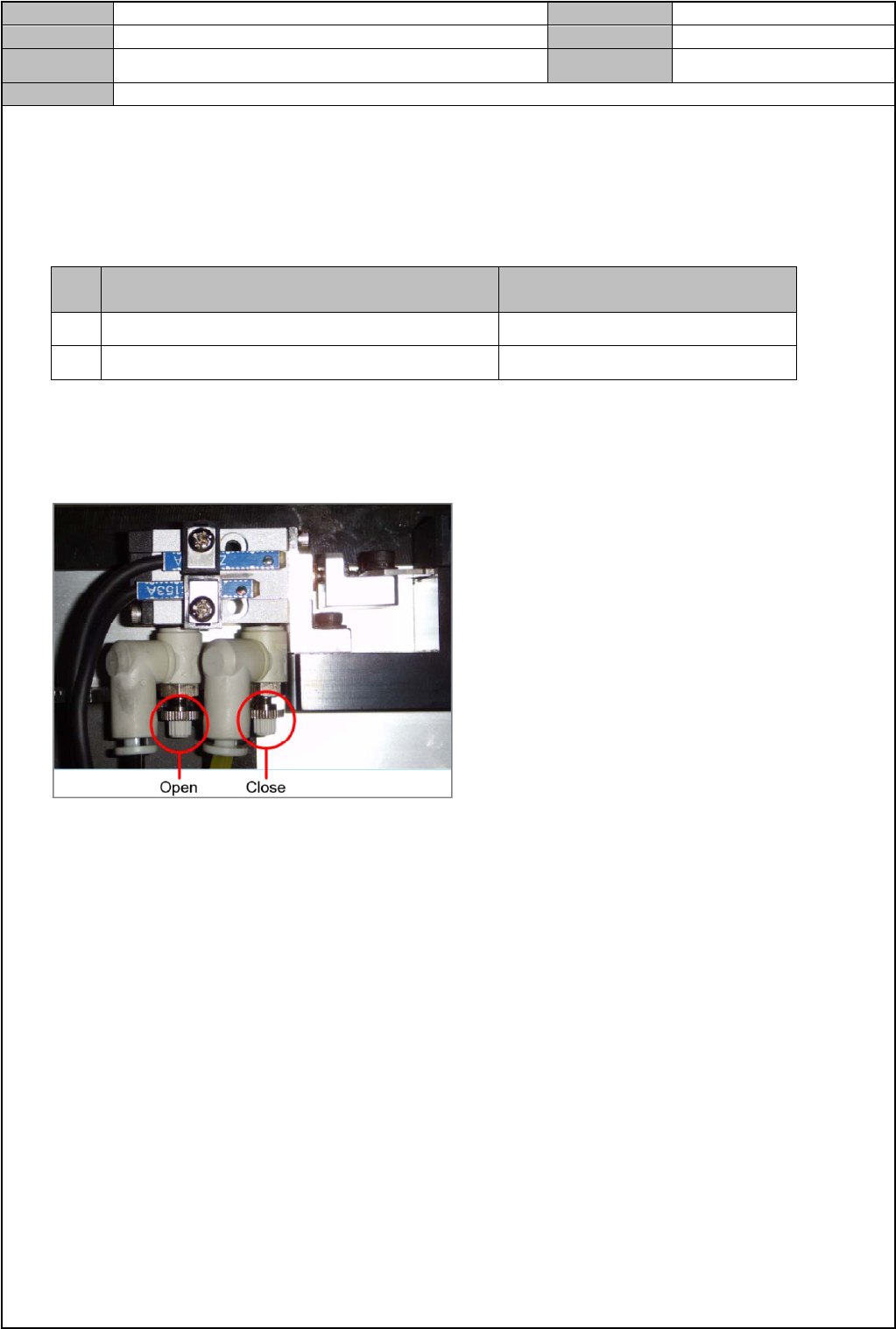

[设定快门启动速度]
1. 执行 MMI 后，执行 Diagnosis> IO> Cylinder Check
2. 点击 Automatic，确认各项目的 Cylinder 启动速度
N
o.
项目 标准值
1
快门开启速度
70~90msec
2
快门关闭速度
50~70msec
3. 旋转速度控制器后，设定启动速度
- 顺时针方向：减少速度
- 逆时针方向：增加速度
* 检查点
确认是否正常启动各 Cylinder
确认 Cylinder Up/Down 标准是否符合规格
确认启动 ANC 时是否发生器具干扰或噪音
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.1 ANC
Version
01
Title
调整快门传感器
Page
3-1-6
Note
[调整快门传感器]
1. 将快门调为关闭状态，在移动关闭探测传感器时，确认传感器的亮灯状态
(确认下方传感器的感应范围)
2. 从关闭探测传感器感应范围内的右侧末端，向左侧移动 1mm 进行组装
3. 将快门设定为开启状态，在移动开启探测传感器时，确认传感器的亮灯状态
(确认上方传感器的感应范围)
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.1 ANC
Version
01
Title
ANC气动布线(F2)
Page
3-1-7
Note
[ANC 气动布线(F2)]
Front ANC
用布线到Conveyor Assy的气动软管，连接到ANC气缸
- 蓝色：连接气缸的快门部
- 黑色：零件气缸的后面传感器部
