Model DECAN Series Company SAMSUNG TECHWIN Module 3.12 MMI V ersion 01 Tit le MMI IO CHECK(OUTP UT) Page 3-12-9 Note 确认 TRA Y FEEDER 通信 1. 连接夹具电缆 2. MMI → <Sys.Setup> → <F6 Periph>. → 点击 <T ra y Feeder&g…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-8
Note
确认 Error Lamp
点击 IO 窗口的前后面< ERROR LAMP>按钮，确认 Error Lamp 亮灯
确认内线功能
将内线检查夹具的 Next 和 Previous 连接器连接到后面 Power Panel，将电源电缆连接到 Teach
ing Box 连接器或 USB 后，点击<INLINE BUSY[PREVIOUS]>时，确认 T-Box 的<BUSY LED>
上有无亮灯
将内线检查夹具的 Next 和 Previous 连接器连接到后面 Power Panel，将电源电缆连接到 Teach
ing Box 连接器或 USB 后，点击<INLINE AVAILABLE[NEXT]>时，确认 T-Box 的<AVAILABLE
LED>上有无亮灯
在 Teaching Box 用手按下<Pre>时，I/O 画面上确认<INLINE AILABLE[PREVIOUS LED>有无
亮灯
在 Teaching Box 用手按下<Next>时，I/O 画面上确认<INLINE BUSY[NEXT>是否灭灯
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-9
Note

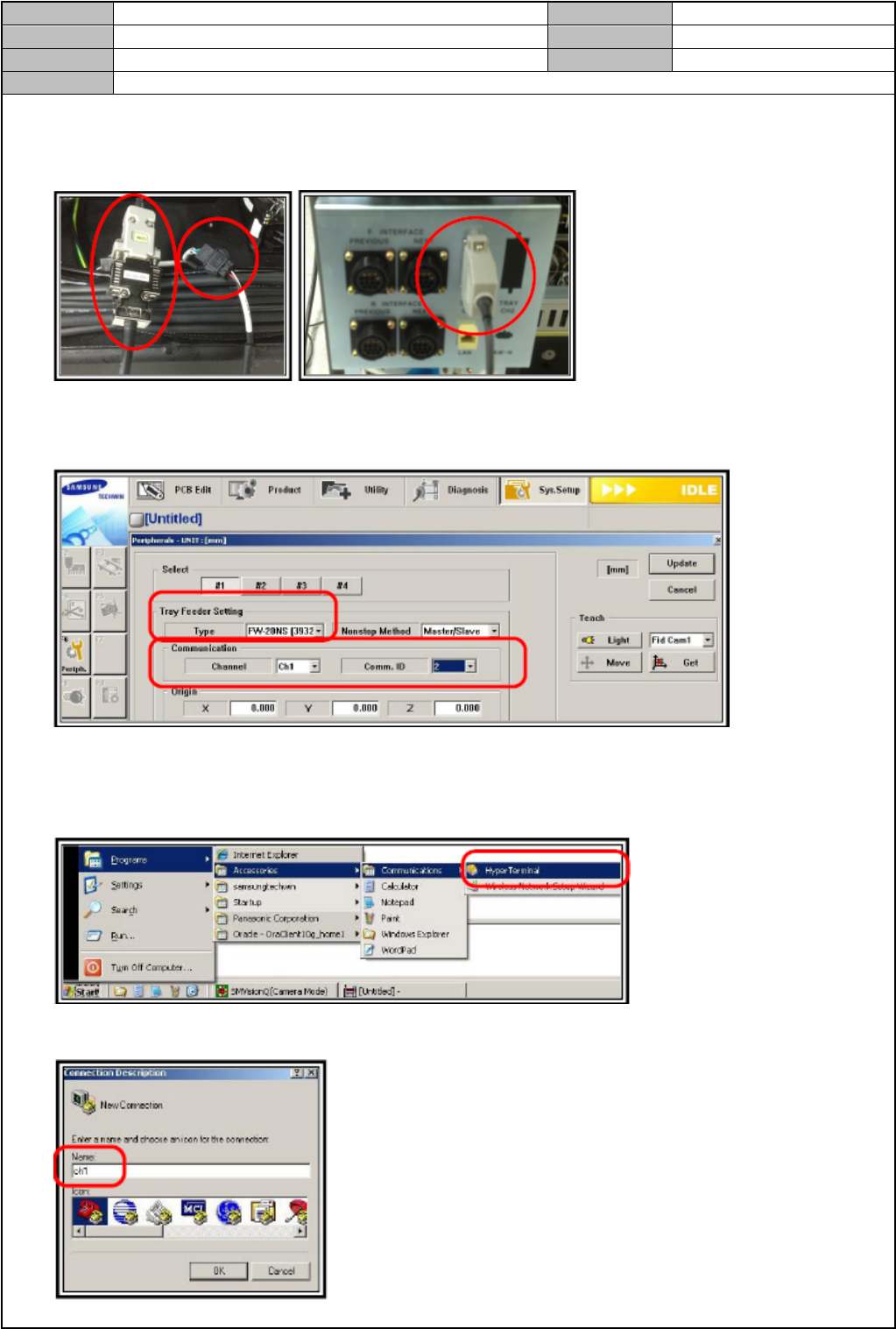

确认 TRAY FEEDER 通信
1. 连接夹具电缆
2. MMI → <Sys.Setup> → <F6 Periph>. → 点击<Tray Feeder>→ <Tray Feeder Setting> → 将<TYPE>设
定为<FW-20N> → <Communication> → 将<Channel>设定为 Ch.1，将<Comm. ID>设定为 2
3. 点击 Update
4. 执行 HyperTerminal
5. 输入 ch1
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-10
Note
6. 选择 COM2
7. <Restore Default> → 选择<OK>
8. <Diagnosis> → <F7.Tray> → 点击<Execute>
