Model DECAN Series Company SAMSUNG TECHWIN Module 3.7 P ARAMETER T otal Pages 19 目录 [ 检查 MOTOR 负荷率 ] .......................................................................................... 2 [MOTOR DRIVER PARAMETER DO…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.6 COVER
Version
01
Title
安装显示器
Page
3-6-4
Note

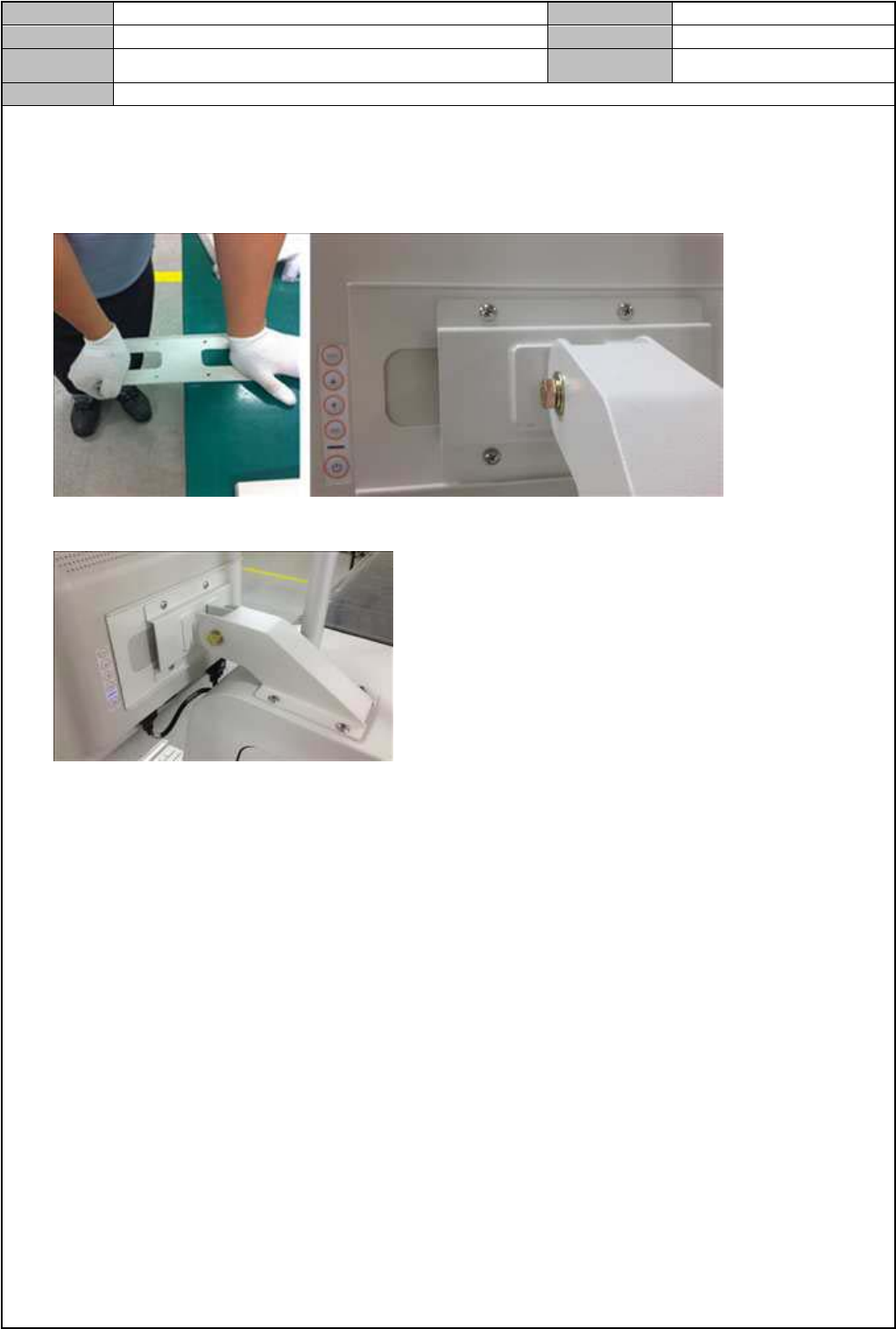

[安装显示器]
1. 将显示器支架的中间部分稍微折弯后，与支架臂一起安装于显示器
2. 将显示器安装于设备后，连接信号及电源电缆
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.7 PARAMETER
Total Pages
19
目录
[检查 MOTOR 负荷率] .......................................................................................... 2
[MOTOR DRIVER PARAMETER DOWNLOAD(X, Y, S)] .................................... 4
[MOTOR DRIVER PARAMETER DOWNLOAD(Z)] ............................................. 9
[设定 STEP MOTOR DRIVER DIP SWITCH] .................................................... 12
[检查参数(Y1, Y2)] ............................................................................................. 13
[测定 COMMUTATION OFFSET] ...................................................................... 16
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.7 PARAMETER
Version
01
Title
检查MOTOR负荷率
Page
3-7-2
Note
[检查 MOTOR 负荷率]
1. 在 MMI 进行原点复位(Homing)
2. Motor Driver Setting (前面: FY1, FY2)
- 按下[SET]
- 按下[△,▽]选择 模式后，按下[SET]按钮
3. 在 MMI 执行 Manual Tool
4. 在 Manual Tool 选择 Gantry1、XY 轴，在 Y 位置输入“3.0”后，选择[MOVE]
5. 确认 Motor Driver 设定窗后，确认 FY1、FY2 的负荷率是否 0±5 以内
