Model DECAN Series Company SAMSUNG TECHWIN Module 3.2 BOARD V ersion 01 Tit le 更换 HEAD IF BOARD Page 3-2-18 Note [ 更换 HEAD IF BOARD] Head IF Board 用于控制 Fly 及 Fiducial Camera 照明、控制 V acuum Sensor 、驱动 V acuum/Blow Solenoid…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换AXIS IO BOARD
Page
3-2-17
Note
2. 拆卸连接到电路板的电缆
3. 松开固定电路板的固定螺栓，更换新电路板
4. 组装电路板前，如下设定 DIP Switch
1号电路板
SW3 : 全部 Off
SW4 : 全部 Off
SW6 : 1,2-On / 3,4-Off
2号电路板
SW3 : 全部 Off
SW4 : 全部 Off
SW6 : 全部 Off
3号电路板
SW3 : 全部 Off
SW4 : 全部 Off
SW6 : 全部 Off
5. 连接电缆后，启动设备，并确认 LED 是否亮为如下(正常启动)
亮灯的 LED : LED7,8,9,45,170
闪烁的 LED : LED 26,44,47,176
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换HEAD IF BOARD
Page
3-2-18
Note

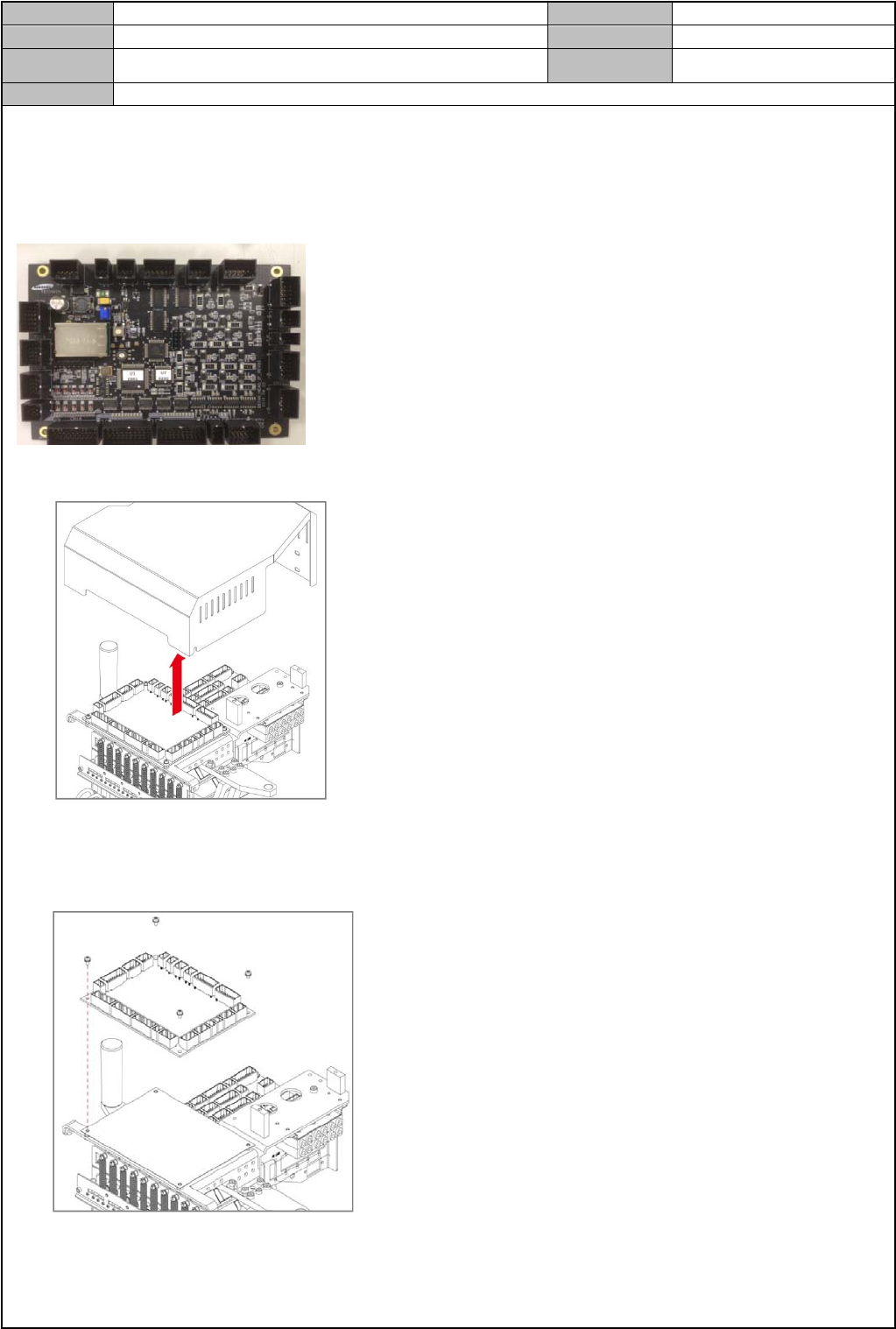

[更换 HEAD IF BOARD]
Head IF Board用于控制Fly及Fiducial Camera照明、控制Vacuum Sensor、驱动Vacuum/Blow
Solenoid、控制Z/R轴/Mirror轴Home Sensor
1. 取出固定 Head Top Cover 的固定螺栓，拆卸盖板
2. 拆卸连接到电路板的电缆
3. 松开固定电路板的固定螺栓，更换新电路板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换HEAD IF BOARD
Page
3-2-19
Note

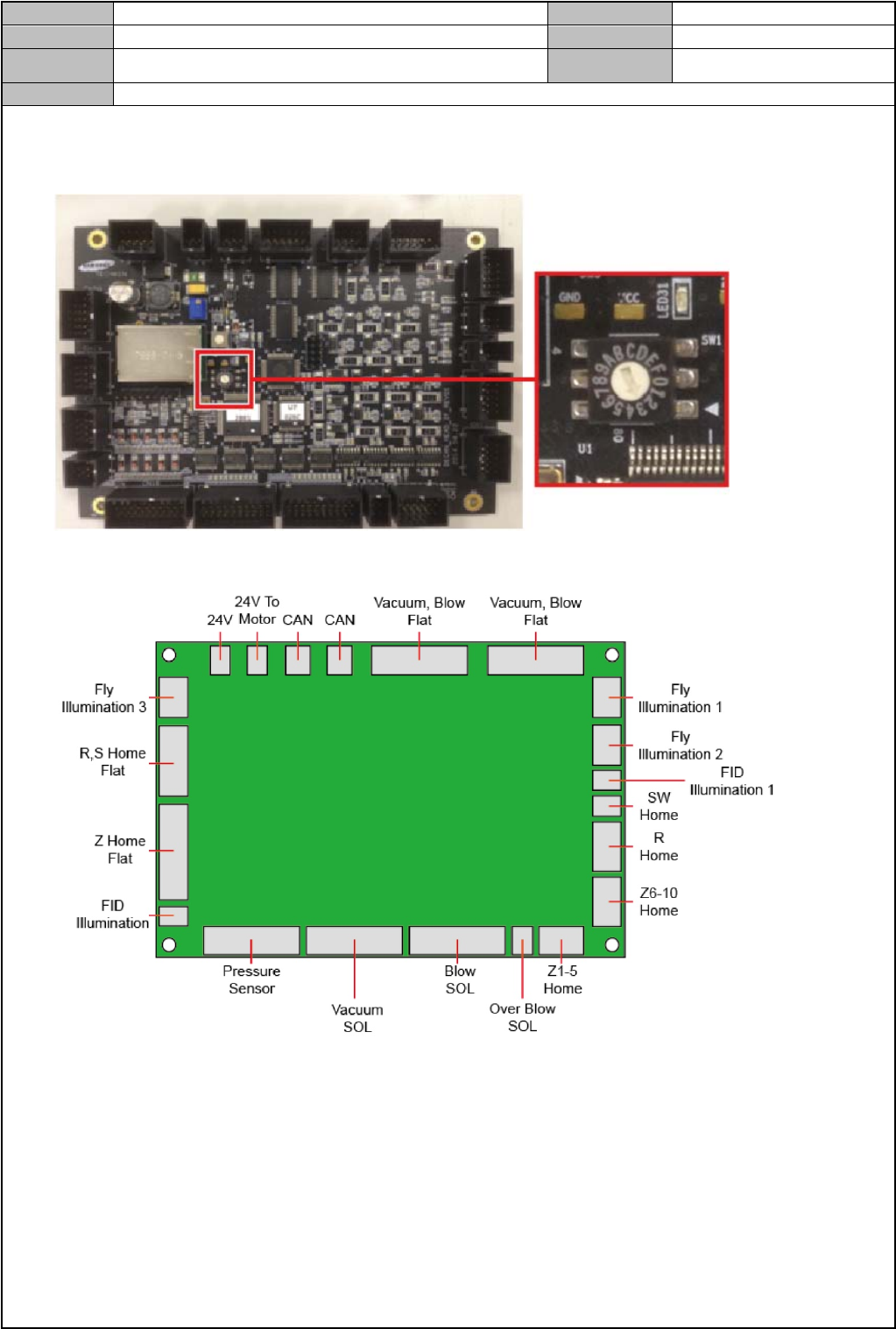

4. 组装电路板前，如下设定 Rotary Switch
1 SW : 设定为 3
5. 参考下列内容，连接电路板的电缆
6. 连接电缆后，启动设备，并确认 LED 是否亮为如下(正常启动)
亮灯的 LED : LED6
亮灯的 LED : LED5
