Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le 再组装 Z 、 R 轴 MOTOR PULLEY(F2) Page 3-1 1-48 Note 7. 向下拆卸 Spline 8. 松开固定 Belt Clamp 的 固定螺栓后，拆卸 9. 更换连接到电机的电缆 10. 松开固定电机的固定螺栓后，拆卸
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
再组装Z、R轴MOTOR PULLEY(F2)
Page
3-11-47
Note

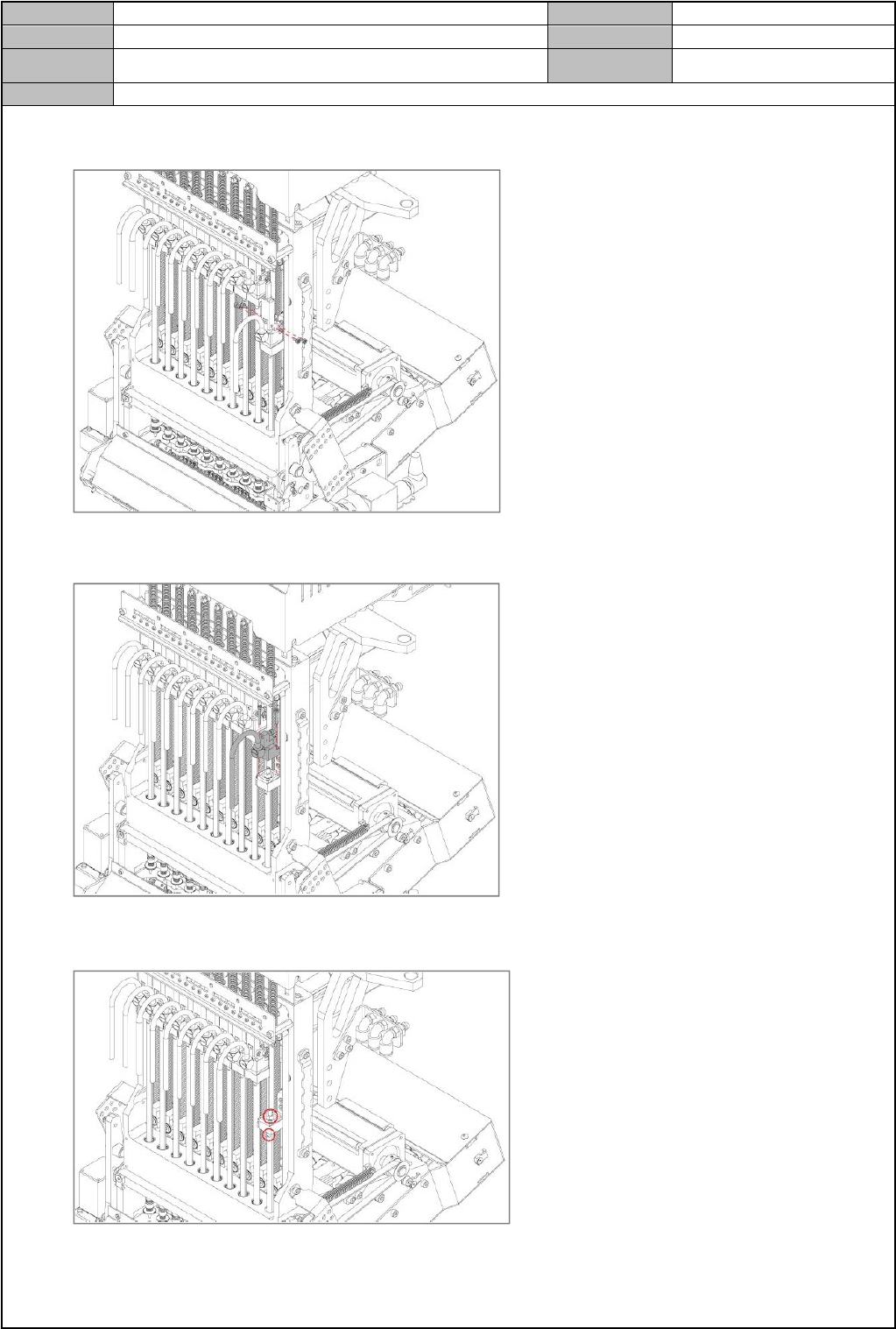

4. 松开固定 Z Sensor Dog 的固定螺栓，拆卸 Z Sensor Dog
5. 松开固定 Z Cap 的固定螺栓，拆卸 Z Cap
6. 在 Spline 的扳手位置，用扳手固定，用另外扳手松开 Lock Nut 后，拆卸
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
再组装Z、R轴MOTOR PULLEY(F2)
Page
3-11-48
Note

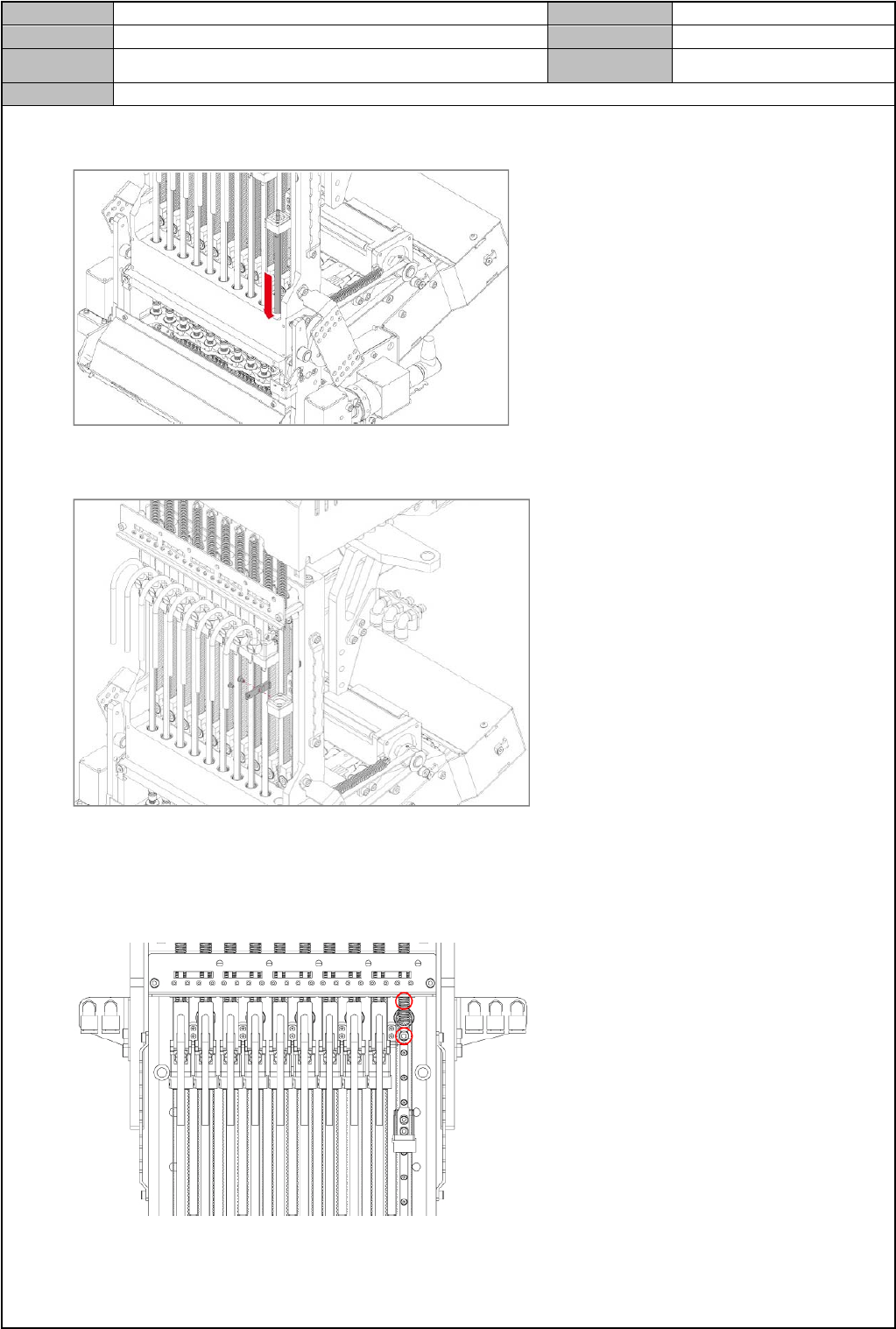

7. 向下拆卸 Spline
8. 松开固定 Belt Clamp 的固定螺栓后，拆卸
9. 更换连接到电机的电缆
10. 松开固定电机的固定螺栓后，拆卸
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
再组装Z、R轴MOTOR PULLEY(F2)
Page
3-11-49
Note

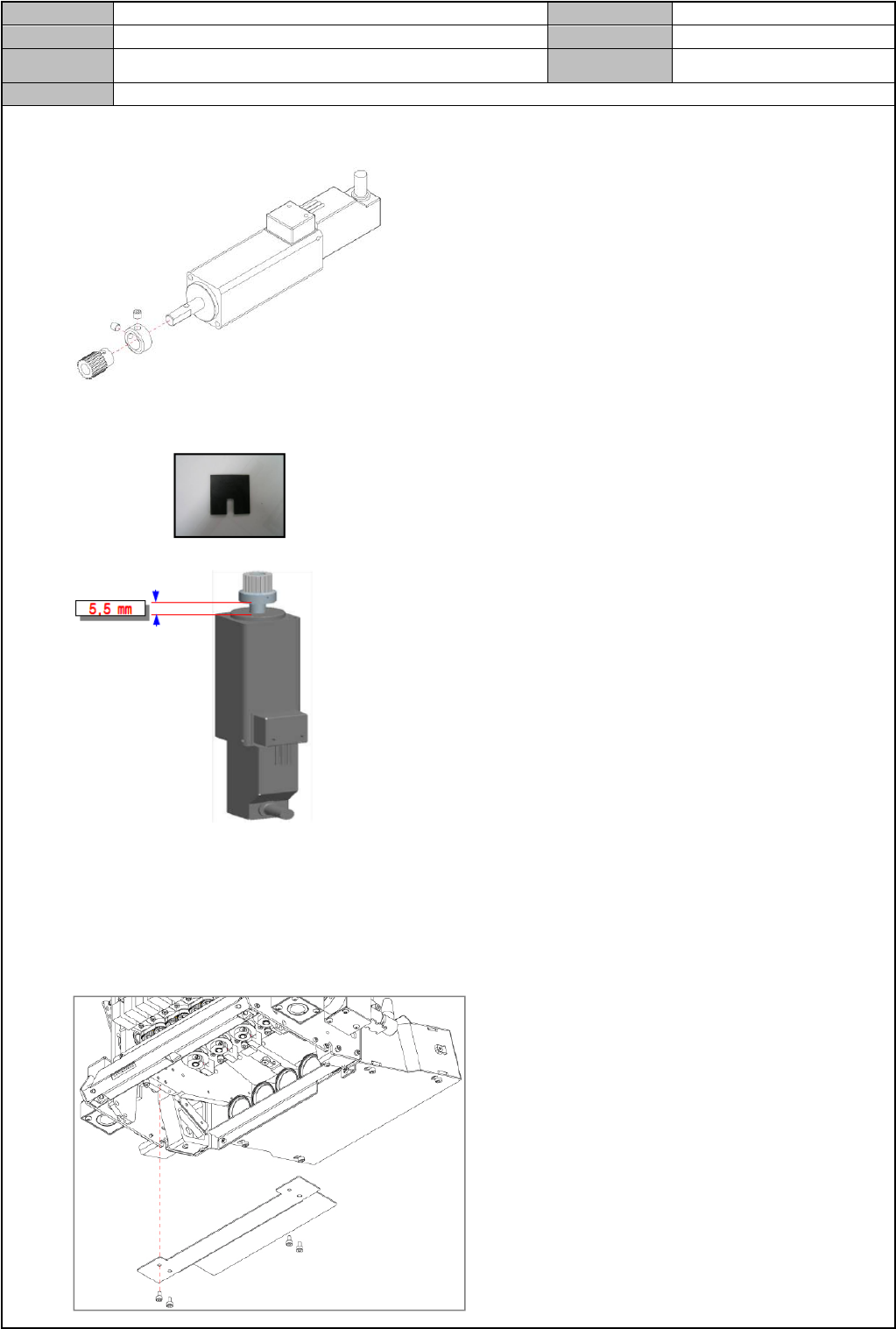

11. 松开固定 Pulley 的固定螺丝后，拆卸
12. 组装 Pulley 时，用间隔夹具，如下组装
13. 以逆顺组装 Pulley，参考 Z 轴传输带张力调整后，调整张力
R轴 Motor Pulley
1. 松开固定 Light Cover 的固定螺栓后，拆卸
