Model DECAN Series Company SAMSUNG TECHWIN Module 3.19 ELECTRIC DEVICE V ersion 01 Tit le MAIN 电源 SHOR T TEST Page 3-19-10 Note DC24V 输出端电源 检查地方 检查标准 PS#1 DC 输出端： +, - DC 24V±0.72 PS#2 DC 输出端： +, - DC 24V±0.72 PS#3 DC 输出…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
MAIN电源SHORT TEST
Page
3-19-9
Note

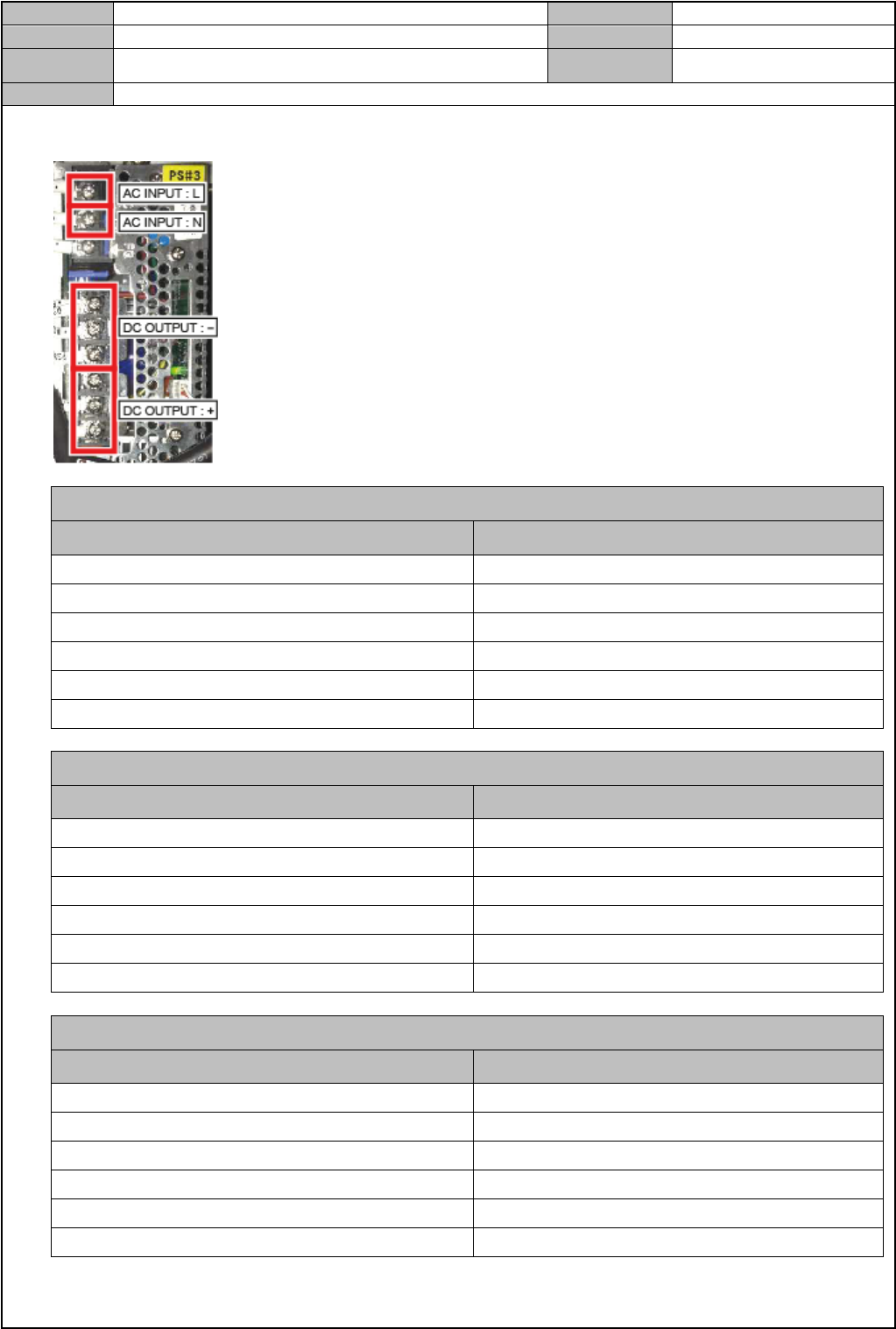

8. 测定 AC 220V 输入端、DC 24V 输出端绝缘电阻及电源
AC220V 输入端绝缘电阻
检查地方 检查标准
PS#1 AC 输入端：L, N 900 ~ 1050KΩ
PS#2 AC 输入端：L, N 900 ~ 1050KΩ
PS#3 AC 输入端：L, N 900 ~ 1050KΩ
PS#4 AC 输入端：L, N 900 ~ 1050KΩ
PS#5 AC 输入端：L, N 900 ~ 1050KΩ
PS#6 AC 输入端：L, N 900 ~ 1050KΩ
DC24V 输出端绝缘电阻
检查地方 检查标准
PS#1 DC 输出端：+, - 900 ~ 1050KΩ
PS#2 DC 输出端：+, - 900 ~ 1050KΩ
PS#3 DC 输出端：+, - 900 ~ 1050KΩ
PS#4 DC 输出端：+, - 900 ~ 1050KΩ
PS#5 DC 输出端：+, - 900 ~ 1050KΩ
PS#6 DC 输出端：+, - 900 ~ 1050KΩ
AC220V 输入端电源
检查地方 检查标准
PS#1 AC 输入端：L, N AC 220V±10
PS#2 AC 输入端：L, N AC 220V±10
PS#3 AC 输入端：L, N AC 220V±10
PS#4 AC 输入端：L, N AC 220V±10
PS#5 AC 输入端：L, N AC 220V±10
PS#6 AC 输入端：L, N AC 220V±10
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
MAIN电源SHORT TEST
Page
3-19-10
Note
DC24V 输出端电源
检查地方 检查标准
PS#1 DC 输出端：+, - DC 24V±0.72
PS#2 DC 输出端：+, - DC 24V±0.72
PS#3 DC 输出端：+, - DC 24V±0.72
PS#4 DC 输出端：+, - DC 24V±0.72
PS#5 DC 输出端：+, - DC 24V±0.72
PS#6 DC 输出端：+, - DC 24V±0.72
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
DC电源SHORT CHECK
Page
3-19-11
Note

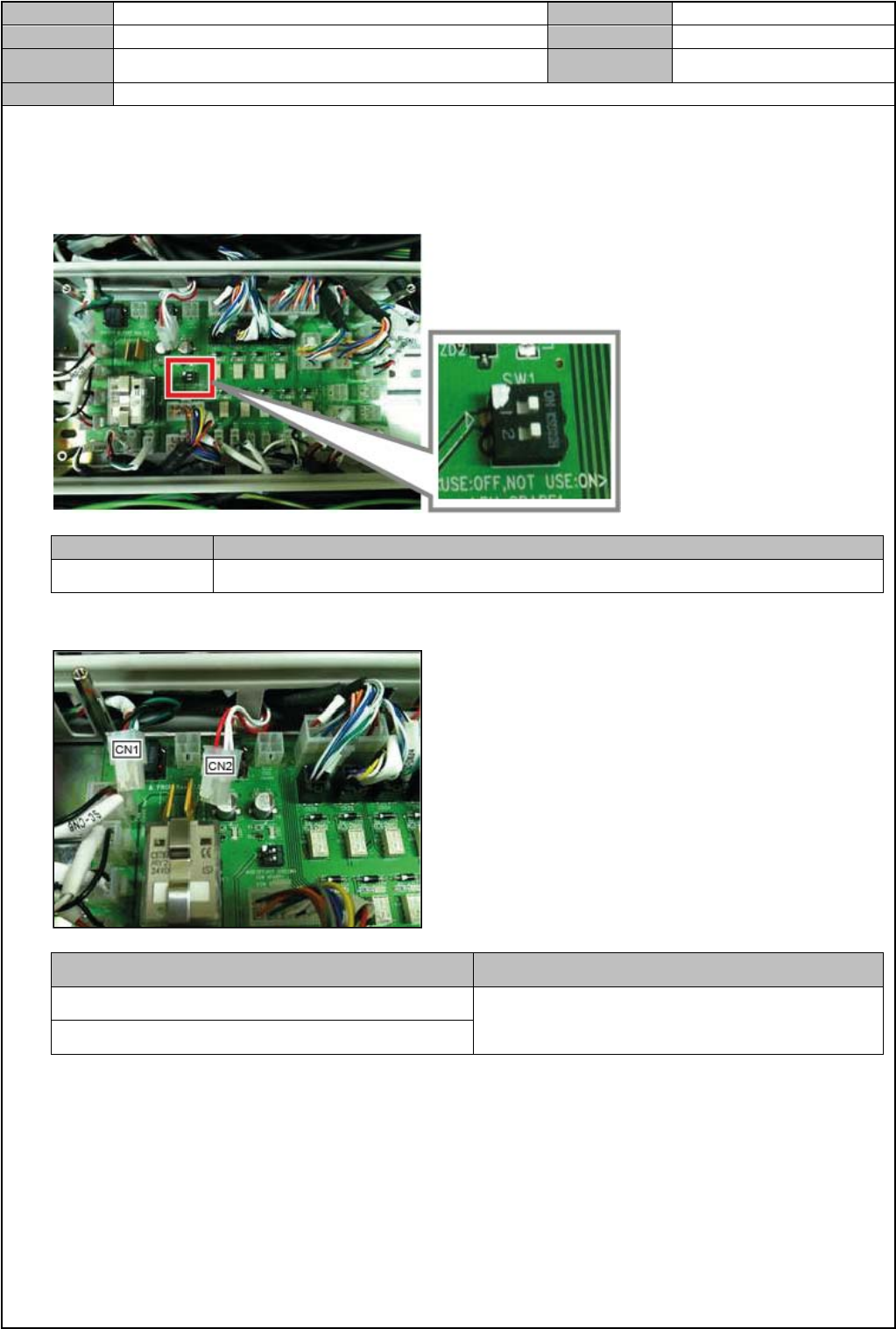

[DC 电源 SHORT CHECK]
1. 确认 Safety Control Board Dip Switch 设定
SWITCH DIP SWITCH SETTING
1
1 号、2 号：ON
2. 测定 Safety Control Board 的 CN1、CN2 绝缘电阻
检查地方 检查标准
CN1-1 번 , CN1-3 번
100MΩ 以上或 OPEN
CN2-1 번 , CN2-3 번
* 条件：拆卸拧紧于 CN1,CN2 的连接器
