Model DECAN Series Company SAMSUNG TECHWIN Module 3.5 CONVEYOR V ersion 01 Tit le 更换电机 Page 3-5-22 Note 3. 松开固定螺丝，拆卸 Pulley 4. 更换新电机 5. 如下组装电机和 Pulley 6. 将电机组装于传输带 7. 调整传输带张力 张力： 22±2 Hz
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
更换电机
Page
3-5-21
Note
[更换电机]
电机的位置及名称
① Entry / Exit Zone Frame 宽度调节电机
② Entry / Exit Zone Rear Frame 宽度调节电机
③ Entry / Exit Zone Front Frame PCB 移送电机
④ Entry / Exit Zone Rear Frame PCB 移送电机
⑤ Work Zone Front Fix Frame PCB 移送电机
⑥ Work Zone Front Move Frame PCB 移送电机
⑦ Work Zone 动力传达电机
更换 Entry / Exit Zone Frame 宽度调节电机
1. 拆卸连接到电机的电缆
2. 松开固定电机的固定螺栓后，拆卸
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
更换电机
Page
3-5-22
Note
3. 松开固定螺丝，拆卸 Pulley
4. 更换新电机

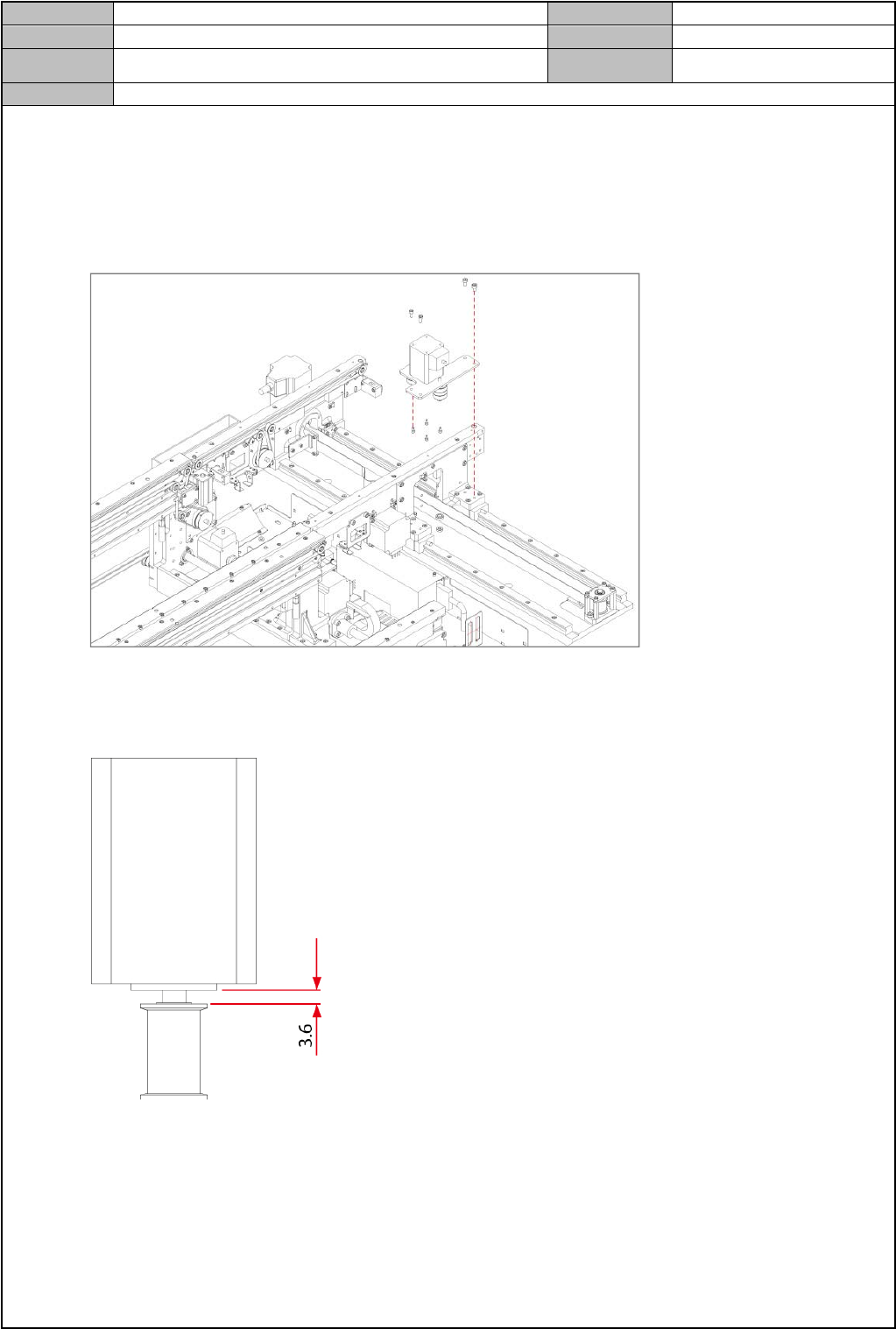

5. 如下组装电机和 Pulley
6. 将电机组装于传输带
7. 调整传输带张力
张力：22±2 Hz
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
更换电机
Page
3-5-23
Note
更换 Entry / Exit Zone Rear Frame 宽度调节电机
1. 拆卸连接到电机的电缆
2. 松开固定电机的固定螺栓后，拆卸
3. 更换新电机
4. 如下组装电机和 Pulley
5. 将电机组装于传输带
