Model DECAN Series Company SAMSUNG TECHWIN Module 3.5 CONVEYOR V ersion 01 Tit le SINGLE-CONVEYOR 选 项时模块组装位置 Page 3-5-18 Note DECAN F2 [SINGLE-CONVEYOR 选项时模块组装位置 ]
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
检查SHUTTLE部连接状态
Page
3-5-17
Note

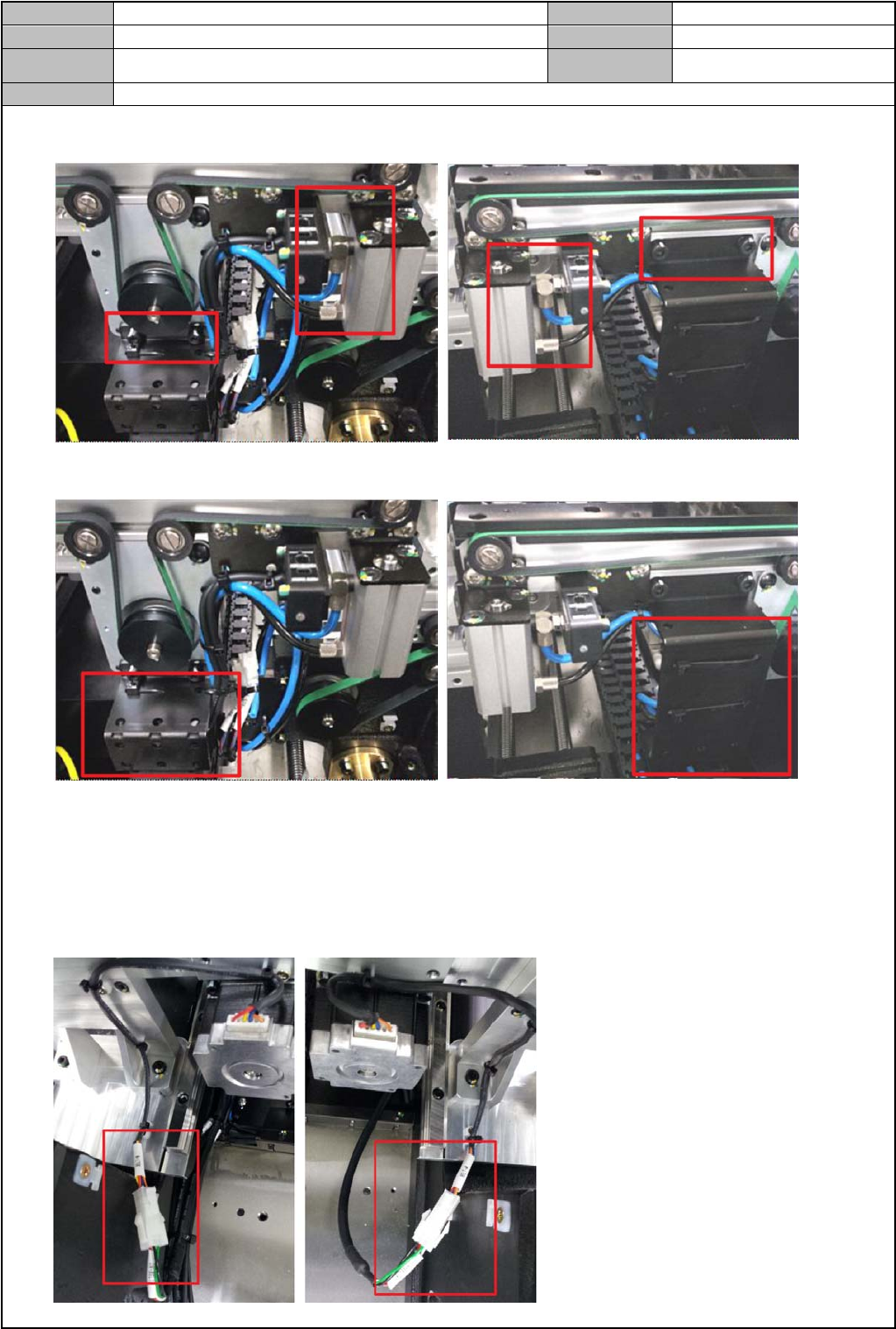

Shuttle 部电缆拖链
<前面左侧/后面右侧> <前面右侧/后面左侧>
<前面左侧/后面右侧> <前面右侧/后面左侧>
- 组装Bracket后，按照各等级，连接Connector后，用Tie整理布线
- Tie拧紧位置是为Shuttle前、后驱动时不会颤抖而布线
Fix Frame 电机部布线
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
SINGLE-CONVEYOR选项时模块组装位置
Page
3-5-18
Note
DECAN F2

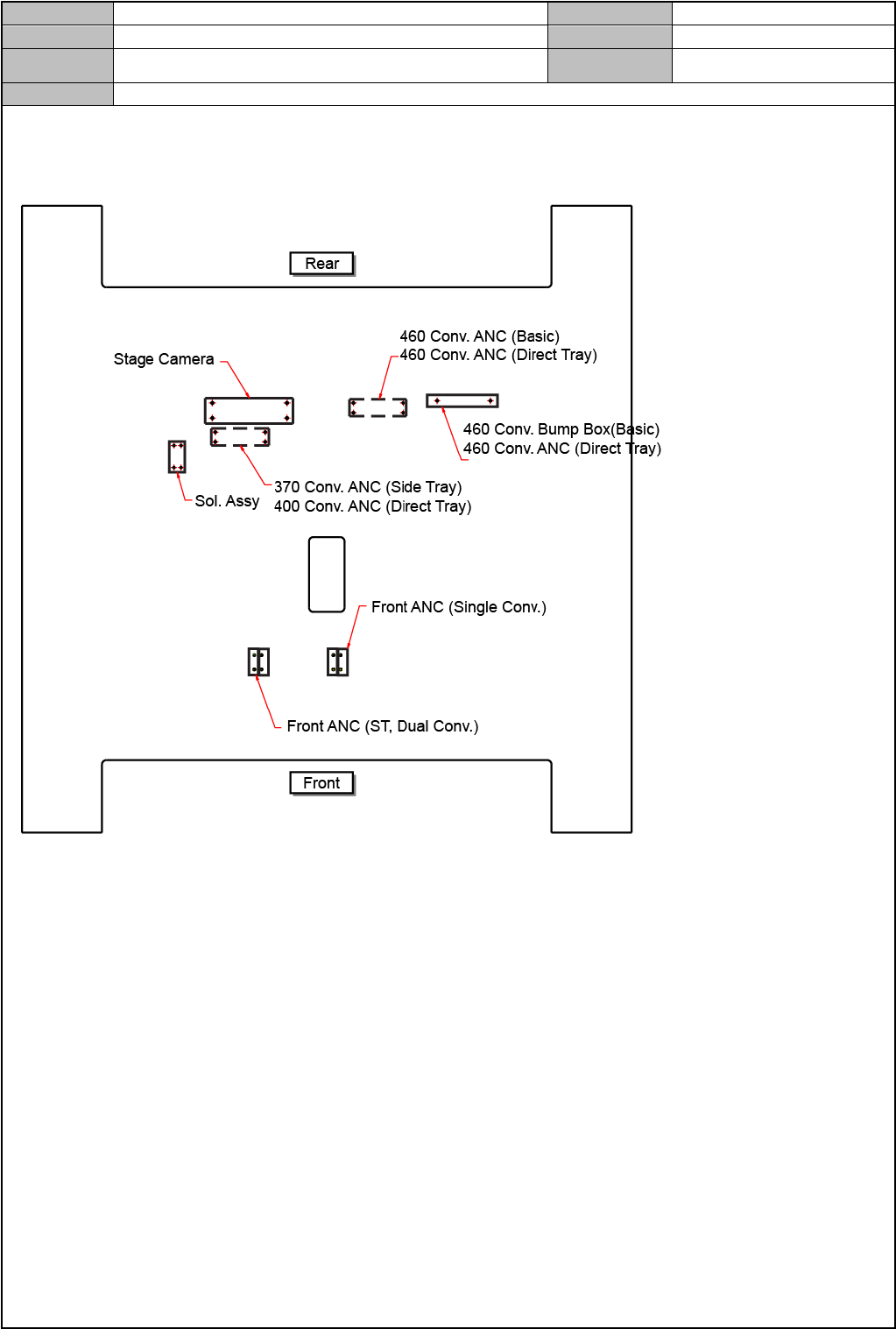

[SINGLE-CONVEYOR 选项时模块组装位置]
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
宽度调节电机Z上SETTING
Page
3-5-19
Note

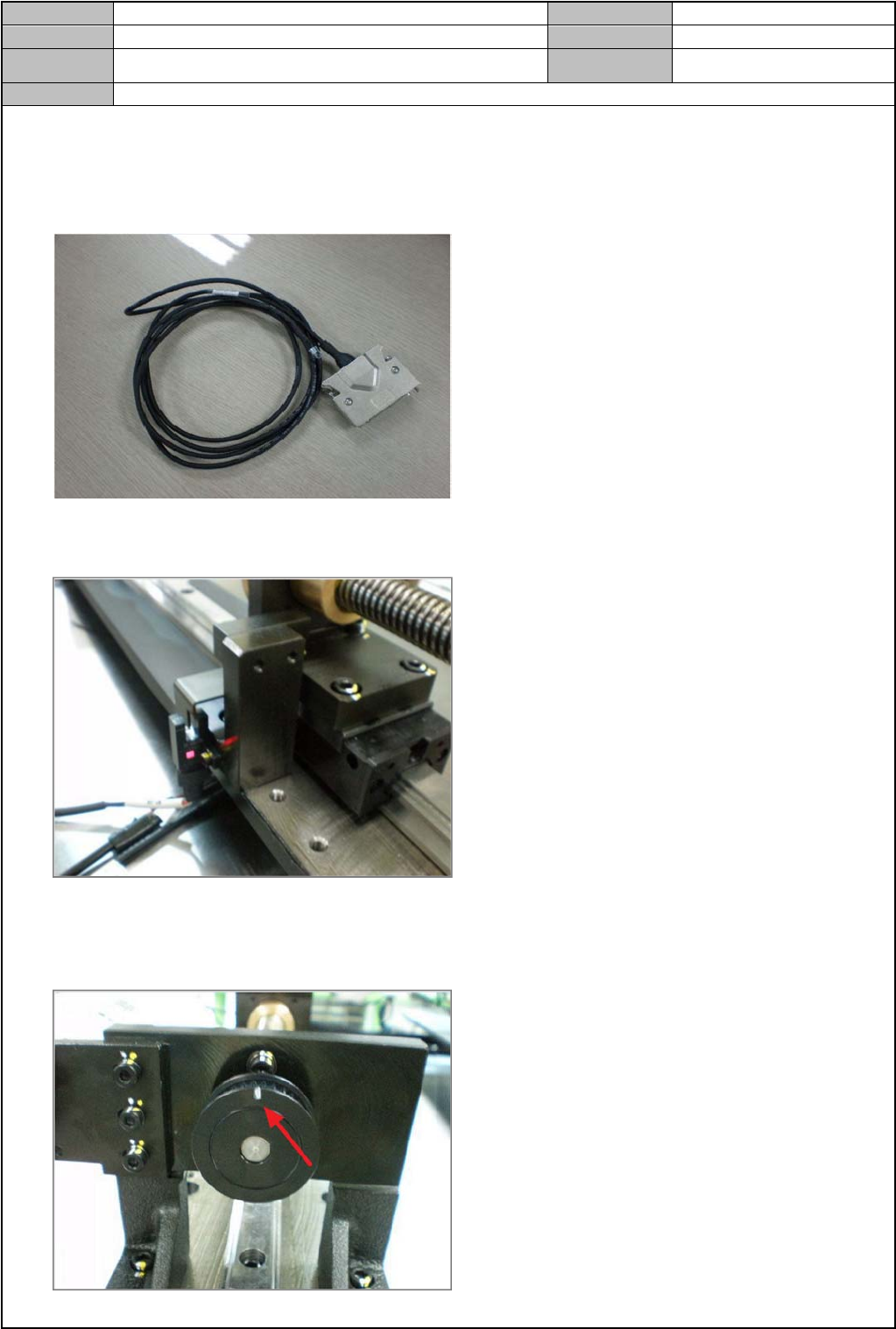

[宽度调节电机 Z 上 SETTING]
1. 连接 Motor ENC Cable
2. 调整 Frame 的宽度直到感应 Home Sensor 为止
3. 微调 Home Sensor 感应位置，Home Sensor 的红色 LED 发光时，在组装于螺丝的 Pulley 的 12 点
方向进行 I-Marking
