Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-6
Note
No.
项目 标准值
1 PLACE STOPPER #1 UP 100~130msec
2 PLACE STOPPER #1 DOWN 100~130msec
3 BACKUP TABLE#1 UP 320±10msec
4 BACKUP TABLE #1 DOWN 95±25mSec
5 PLACE STOPPER #2 UP 80~110msec
6 PLACE STOPPER #2 DOWN 80~110msec
7 BACKUP TABLE #2 UP 320±10msec
8 BACKUP TABLE #2 DOWN 95±25mSec
9 ANC SHUTTER #1 CLOSE 60±10mSec
10 ANC SHUTTER #1 OPEN 40~50msec
11 ANC SHUTTER #2 CLOSE 60±10mSec
12 ANC SHUTTER #2 OPEN 40~50msec
确认前/后面 Edge Fixer 启动
点击 I/O 窗口的<前/后面安装边缘固定器前/后>，确认是否启动
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-7
Note

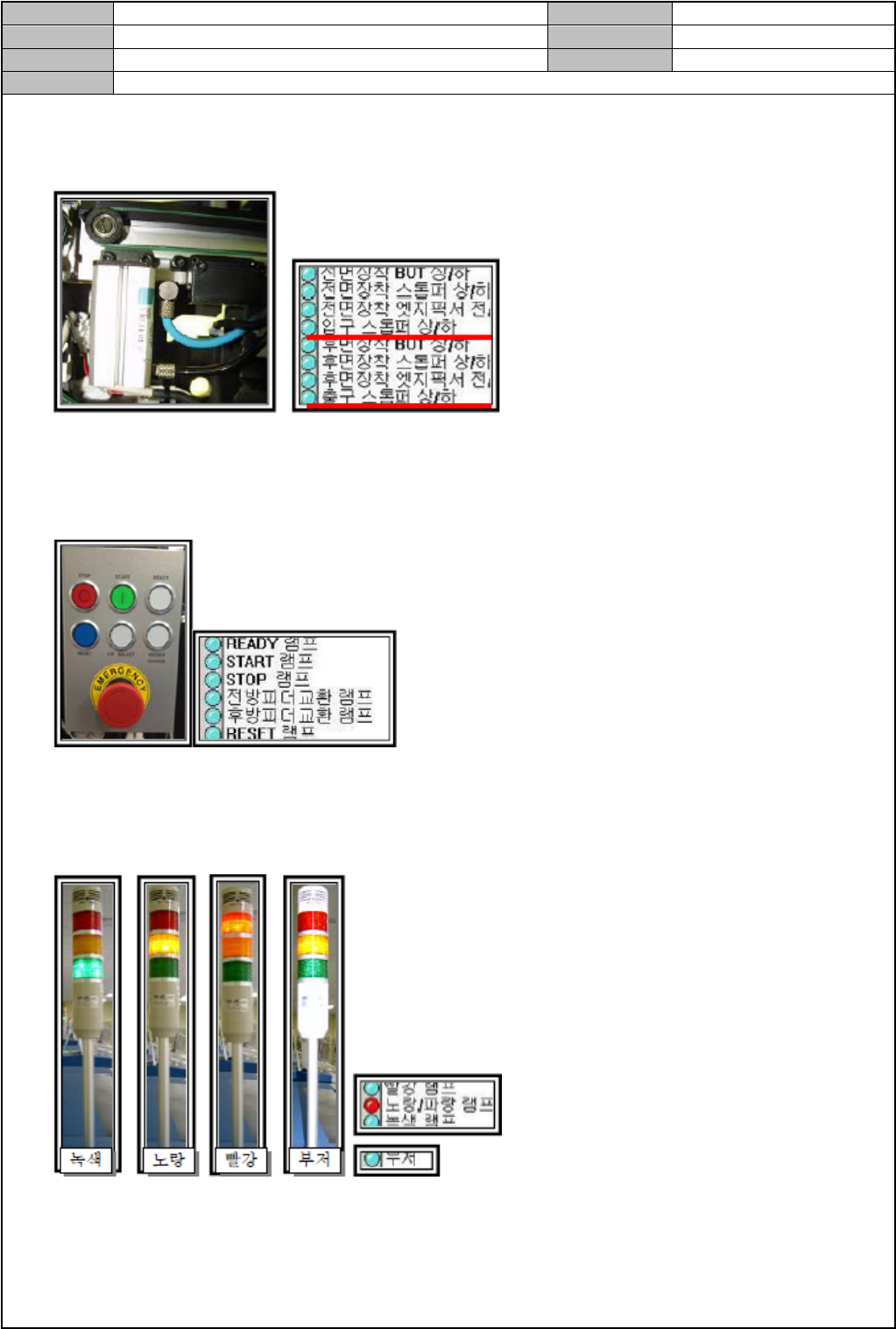

确认入口/出口制动器启动
点击 I/O 窗口的<入口/出口制动器前/后>，确认是否启动
确认 OP Panel Lamp
各点击 IO 窗口的<READY>、<START>、<STOP>、<前/后 FEEDER CHANGE>、<RESET>按
钮，确认 OP Panel 的 Lamp 亮灯
确认 Tower Lamp
按照 I/O 窗口的<红色>、<黄色>、<绿色>蜂鸣器点击，确认 Tower Lamp 的亮灯及蜂鸣器
点击 OP PANEL 的<EMERGENGY>按钮，确认 Tower Lamp 的蜂鸣器及红灯闪烁状况
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-8
Note

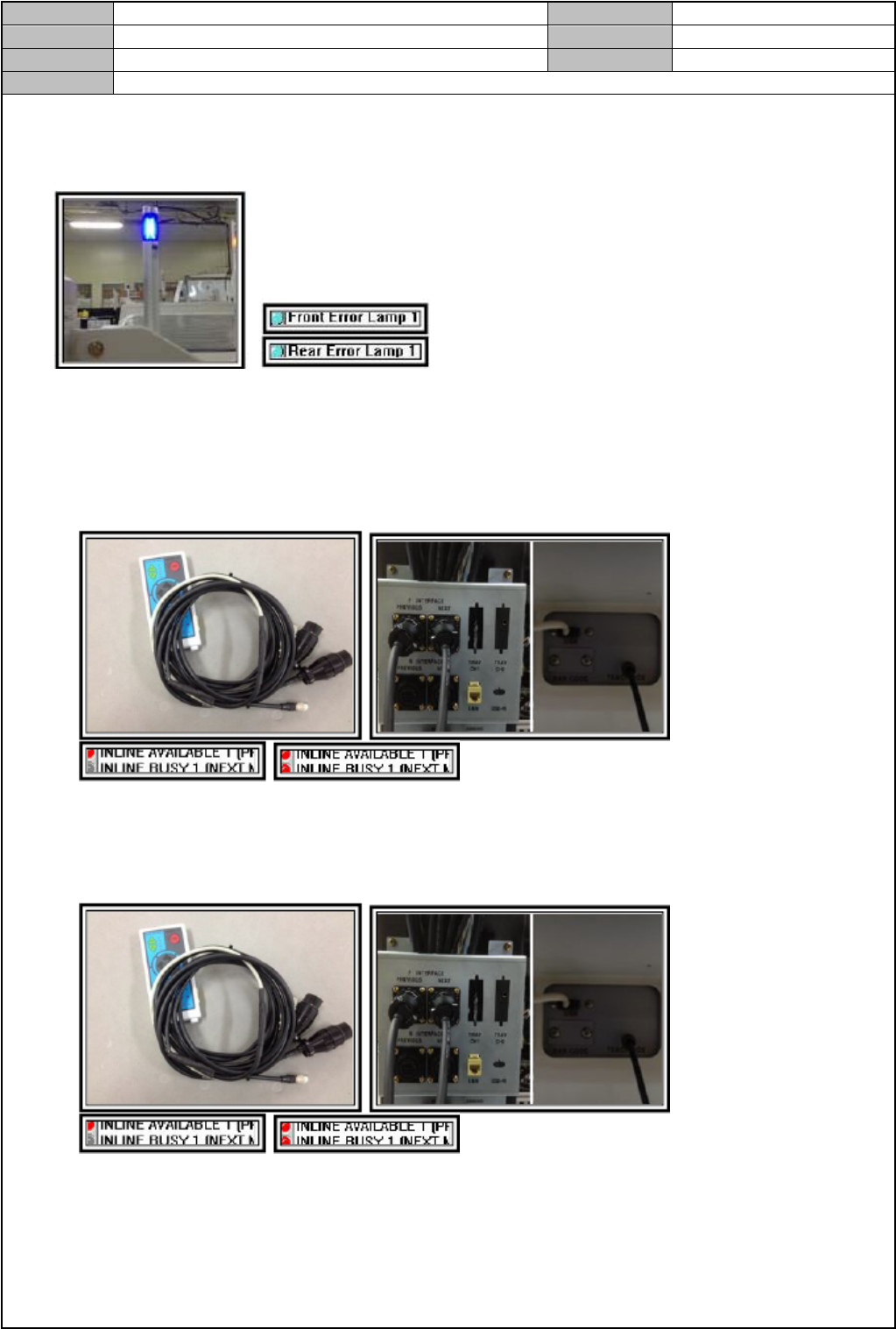

确认 Error Lamp
点击 IO 窗口的前后面< ERROR LAMP>按钮，确认 Error Lamp 亮灯
确认内线功能
将内线检查夹具的 Next 和 Previous 连接器连接到后面 Power Panel，将电源电缆连接到 Teach
ing Box 连接器或 USB 后，点击<INLINE BUSY[PREVIOUS]>时，确认 T-Box 的<BUSY LED>
上有无亮灯
将内线检查夹具的 Next 和 Previous 连接器连接到后面 Power Panel，将电源电缆连接到 Teach
ing Box 连接器或 USB 后，点击<INLINE AVAILABLE[NEXT]>时，确认 T-Box 的<AVAILABLE
LED>上有无亮灯
在 Teaching Box 用手按下<Pre>时，I/O 画面上确认<INLINE AILABLE[PREVIOUS LED>有无
亮灯
在 Teaching Box 用手按下<Next>时，I/O 画面上确认<INLINE BUSY[NEXT>是否灭灯
