Model DECAN Series Company SAMSUNG TECHWIN Module 3.4 CAMERA V ersion 01 Tit le 检查 CAMERA 照明 Page 3-4-3 Note Fiducial Camera - 选择 Fid Cam 2 ，调节 Light V alue 后，确认 LED 亮灯状态 Light Light V alue Outer 从 1 亮灯 Inner 1 ~ 6 亮灯 …
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.4 CAMERA
Version
01
Title
检查CAMERA照明
Page
3-4-2
Note
[检查 CAMERA 照明]
在MMI的“Diagnosis > Light”菜单，检查LED照明亮灯状态

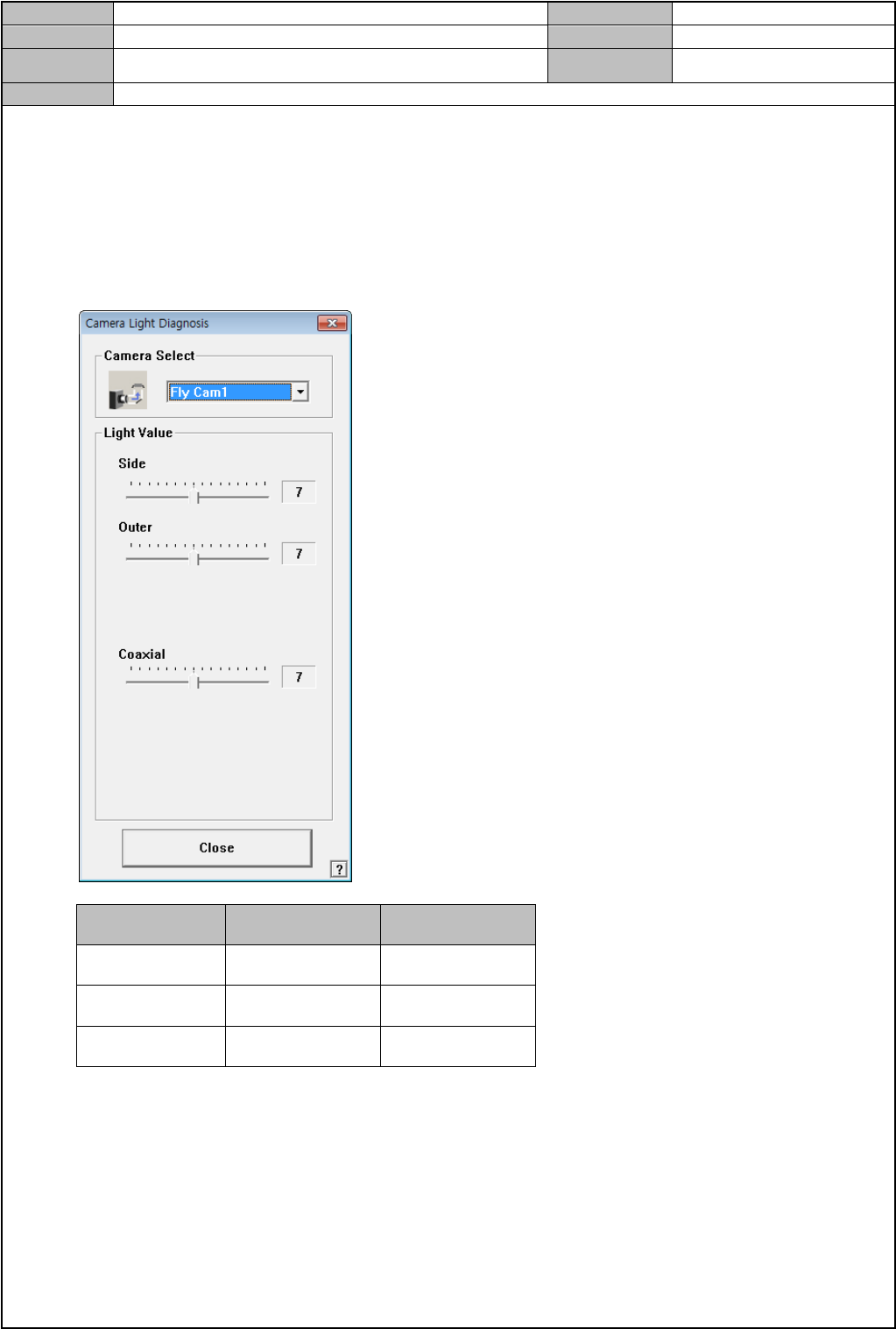

Fly Camera
- 选择 Fly Cam 1，调节 Light Value 后，确认从下一个阶段 LED 是否亮灯
Light
LED首次亮灯 LED全部亮灯
Side 4 6
Outer 3 5
Coaxial 6 8
* 首次亮灯标准：1号相机(正面为准左侧)
- 确认 Fly Cam1~5 的 LED 亮灯状态
- 选择 Fly Cam6，也以同样的方法确认 Fly Cam6~10 的 LED 亮灯状态
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.4 CAMERA
Version
01
Title
检查CAMERA照明
Page
3-4-3
Note

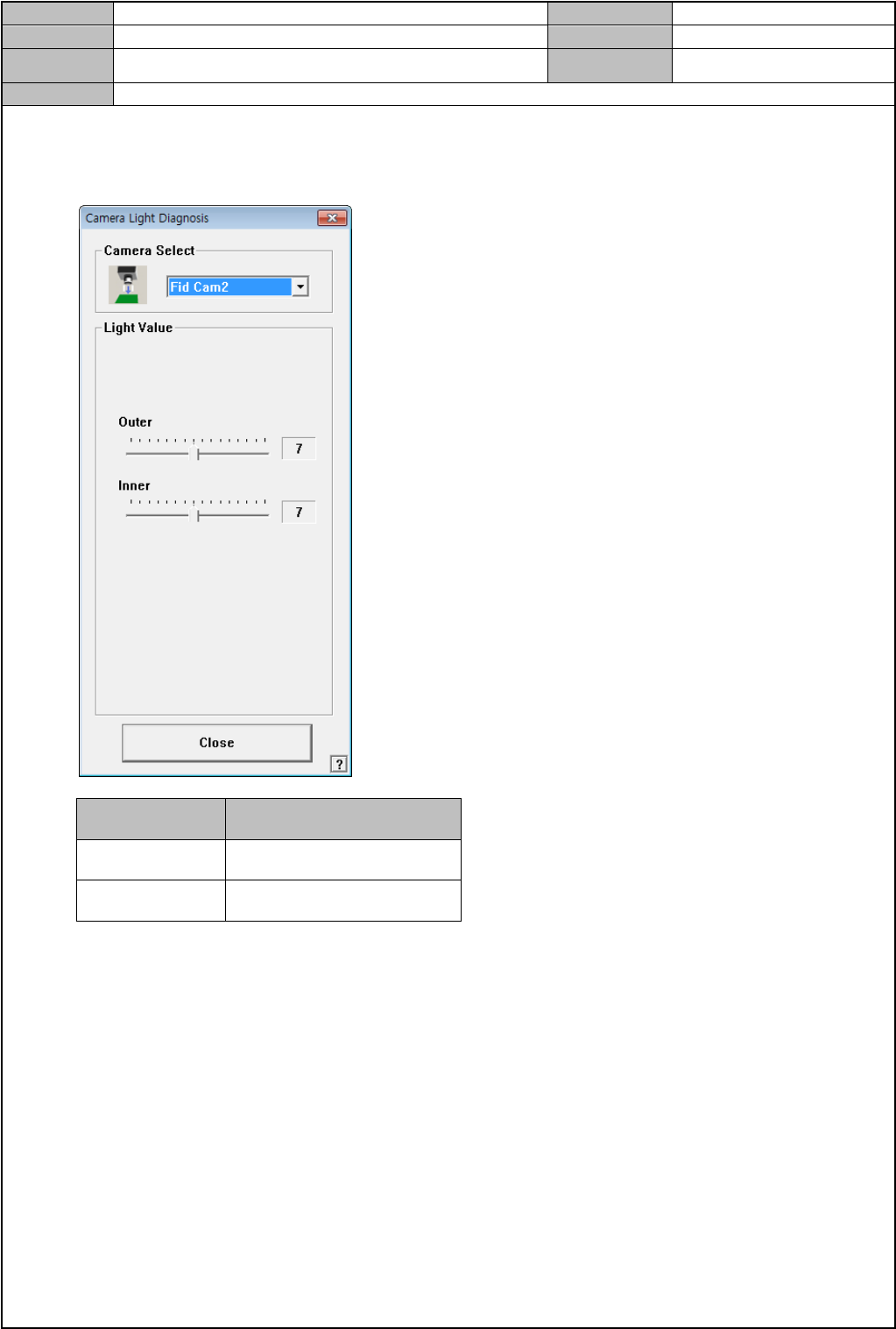

Fiducial Camera
- 选择 Fid Cam 2，调节 Light Value 后，确认 LED 亮灯状态
Light Light Value
Outer
从1亮灯
Inner
1 ~ 6亮灯
* Fiducial相机的Inner照明仅为辅助作用的照明，1~6之间任何值表示亮灯正常
- 确认 Fid Cam4 LED 亮灯状态
- Fid Cam1,选项为 3 时，以相同方式进行
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.4 CAMERA
Version
01
Title
检查CAMERA照明
Page
3-4-4
Note

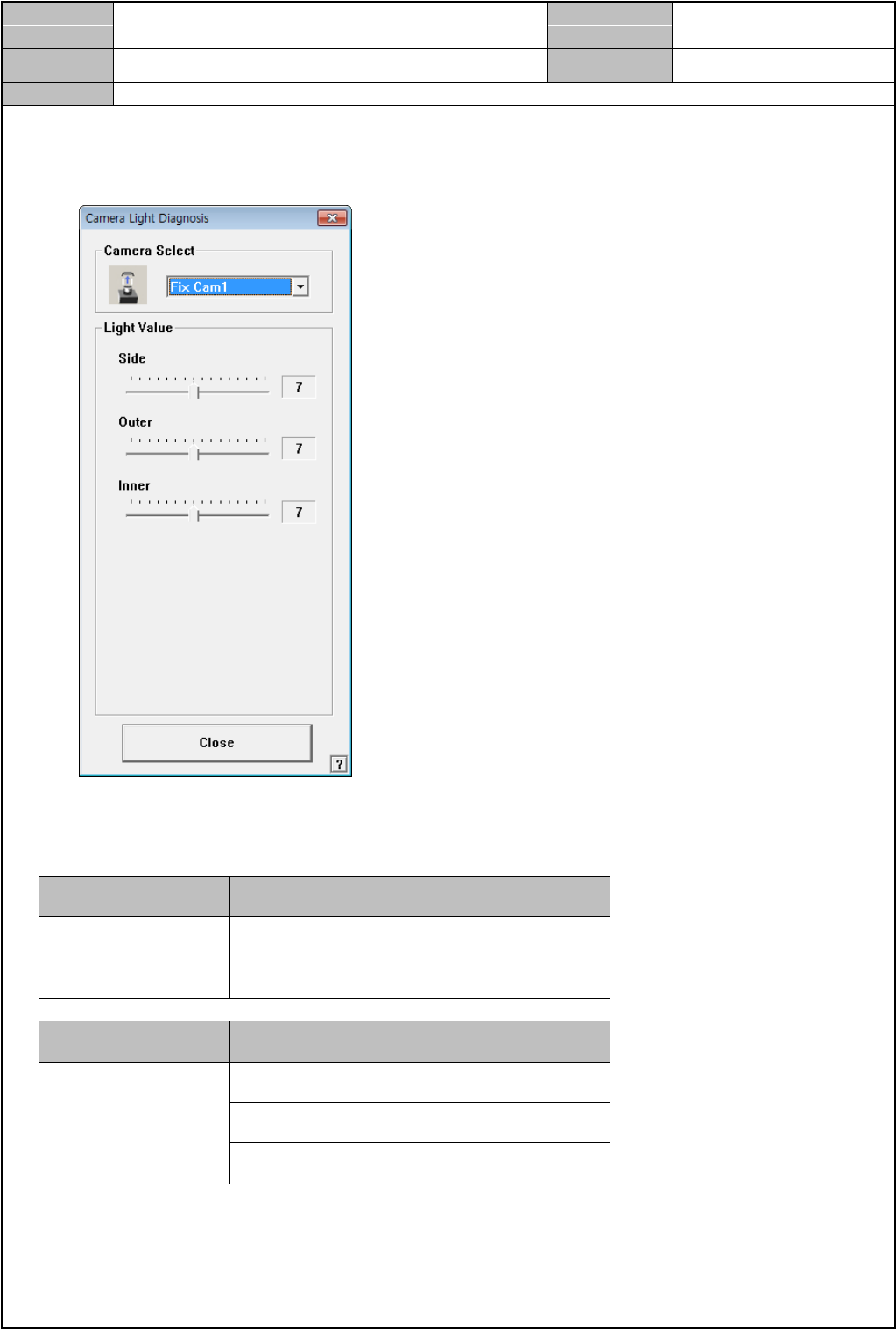

Fix Camera
- 选择 Fix Cam 1，调节 Light Value 后，确认 Side, OUTER, INNER LED 是否亮灯
在 MMI 的"Sys.Setup > Camera"设定默认 Light Value
Camera Light Default Value
Fiducial
Outer 7
Inner 7
Camera Light Default Value
Fly
Side 7
Outer 7
Coaxial 7
