Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换HEAD AMP BOARD
Page
3-2-15
Note
4. 连接电缆后，启动设备并确认 LED 是否亮灯，如下所示(正常启动)
项目 正常时 LED COLOR 备注
CPU0
橙色 Servo 开启时，闪烁
CPU1
橙色 Servo 开启时，闪烁
SV EN M
橙色 Master Servo 开启时，亮灯
SV EN S
橙色 Slave Servo 开启时，亮灯
24V IN(HDLB)
橙色 24V供电时亮灯
5V(HDLB)
绿色 5V供电时亮灯
5V(HDUB)
绿色 5V供电时亮灯
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换AXIS IO BOARD
Page
3-2-16
Note
[更换 AXIS IO BOARD]
设备上组装三个Axis IO Board，控制轴
1号电路板：组装于设备的后面中板，控制 X、Y、Conveyor
2号电路板：组装于设备前面右侧 Y Duct，控制前面 Y 轴 Motor、Head Z/R Mirror Motor
3号电路板：组装于设备前面左侧 Y Duct，控制前面 Y 轴 Motor、Head Z/R Mirror Motor
1号 Axis IO Board
2、3 号 Axis IO Board
1. 松开固定 Cover Driver Y 的 Fastener 后，拆卸盖板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换AXIS IO BOARD
Page
3-2-17
Note

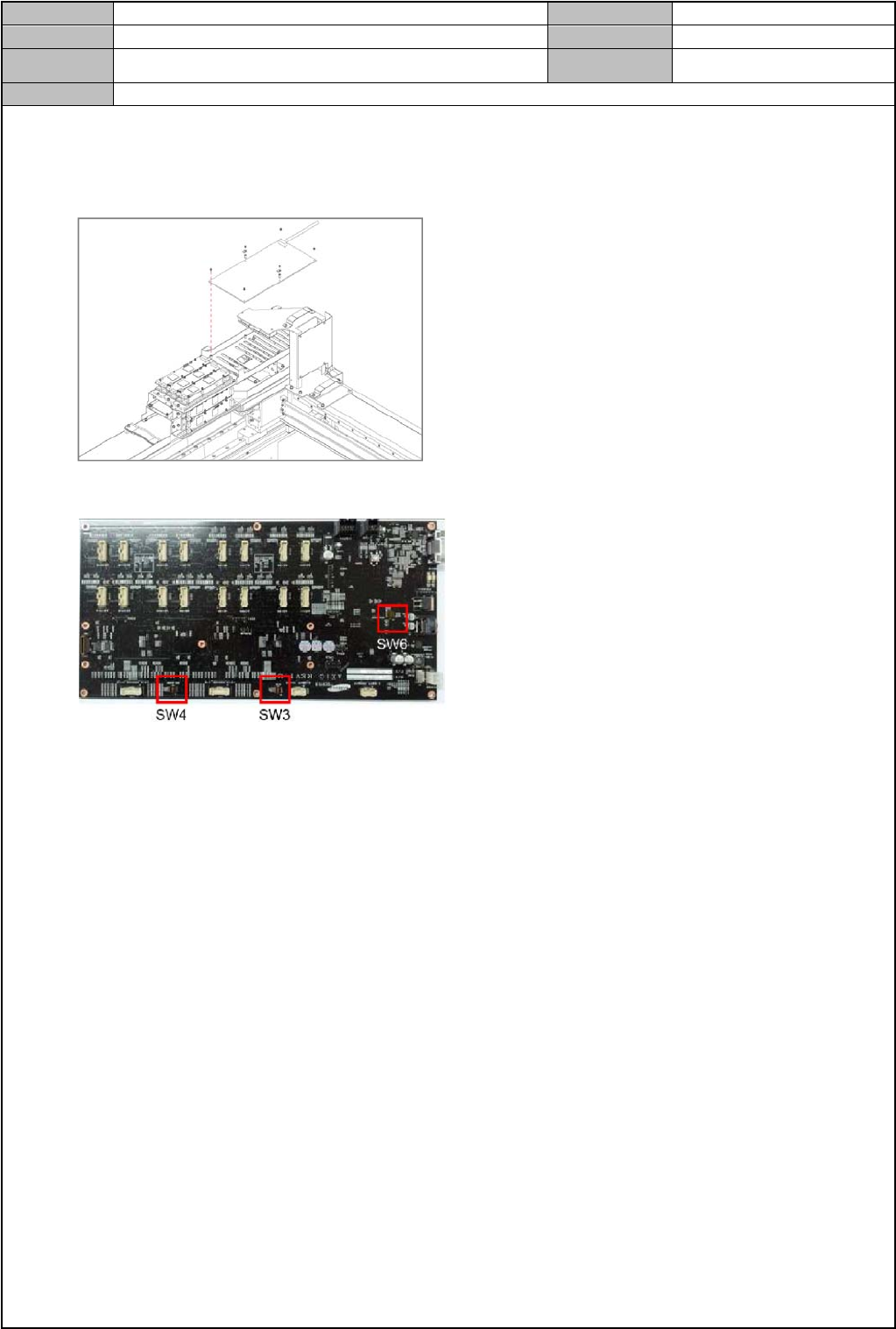

2. 拆卸连接到电路板的电缆
3. 松开固定电路板的固定螺栓，更换新电路板
4. 组装电路板前，如下设定 DIP Switch
1号电路板
SW3 : 全部 Off
SW4 : 全部 Off
SW6 : 1,2-On / 3,4-Off
2号电路板
SW3 : 全部 Off
SW4 : 全部 Off
SW6 : 全部 Off
3号电路板
SW3 : 全部 Off
SW4 : 全部 Off
SW6 : 全部 Off
5. 连接电缆后，启动设备，并确认 LED 是否亮为如下(正常启动)
亮灯的 LED : LED7,8,9,45,170
闪烁的 LED : LED 26,44,47,176
